FK-MPT 0,5/ 9-ST-3,5 BD:1-9

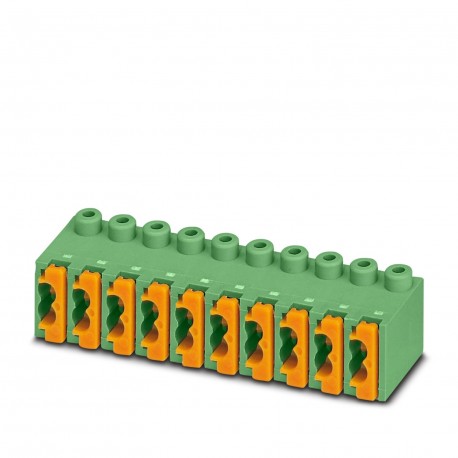

FK-MPT 0,5/ 9-ST-3,5 BD:1-9 1710654 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4071 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Ұсыныс:3.5 mm
Ені [ені]:32 mm
Биіктігі [сағ]:8.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс | 3.5 mm |
| Ені [ені] | 32 mm |
| Биіктігі [сағ] | 8.5 mm |
| Ұзындығы [л] | 9.5 mm |
| Бекіту орналасуы | Linear pinning |
| Құлыптау түрі | without |
| Өнім желісі | COMBICON Connectors XS |
| Өнім түрі | PCB connector |
| Техникалық сипаттама | IEC 60664-1:2007-04 |
| Жолдар саны | 1 |
| Өнім тобы | FK-MPT 0,5/..-ST |
| Түсі (корпус) | green (6021) |
| Орнату фланеці | without |
| Мақаланы қайта қарау | 02 |
| Байланыс материалы | Cu alloy |
| Кесу ұзындығы | 6.5 mm |
| Қосылу әдісі | Push-in spring connection |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 4 A |
| Номиналды кернеу БҰ | 250 V |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PBT |
| Лауазым саны | 9 |
| Потенциалдар саны | 9 |
| Номиналды кернеу (II/2) | 2.5 kV |
| Қосылымдар саны | 18 |
| Номиналды кернеу (III/2) | 2.5 kV |
| Номиналды кернеу (III/3) | 160 V |
| Беттік сипаттамалары | hot-dip tin-plated |
| Түс (іске қосушы элемент) | orange (2003) |
| Оқшаулағыш материалдар тобы | IIIa |
| IEC 60112 стандартына сәйкес CTI | 225 |
| AWG өткізгішінің көлденең қимасы | 26 ... 20 |
| Номиналды асқын кернеу (III/3) | 2.5 kV |
| Өткізгіштің көлденең қимасы қатты | 0.12 mm² ... 0.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (dependent on the derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 250 V |
| Номиналды оқшаулау кернеуі (III/2) | 250 V |
| Номиналды оқшаулау кернеуі (III/3) | 160 V |
| ең аз ағып кету қашықтығы (II/2) | 2.5 mm |
| ең аз сырғымалы қашықтық (III/2) | 2.5 mm |
| ең аз сырғымалы қашықтық (III/3) | 2.5 mm |
| Өткізгіш/PCB қосылым бағыты | 0 ° |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (5 - 7 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 225 |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (5 - 7 µm Sn) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (2 - 3 µm Ni) |
| Металл бетінің соңғы нүктесі (ортаңғы қабат) | Nickel (2 - 3 µm Ni) |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 1.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 1.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 1.5 mm |
Өнім сипаттамасы
Connector for printed circuit board, nominal section: 0.5 mm², color: green, nominal current: 4 A, nominal voltage (III/2): 250 V, contact surface: Tin, contact type: Female, number of potentials: 9,
