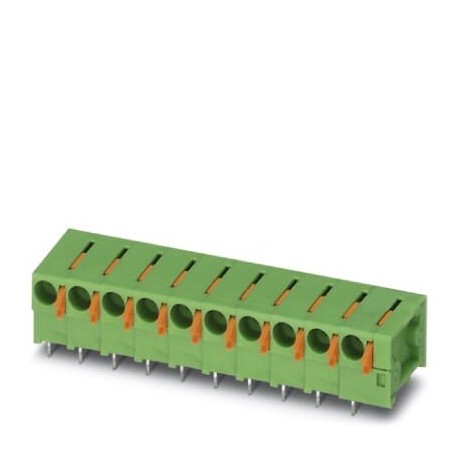

FFKDSA1/H2-5,08-10
FFKDSA1/H2-5,08-10 1700554 PHOENIX CONTACT PCB terminal block, nominal current: 15 A, rated voltage (III/2):..
$0.00USD
3034 қолжетімді
Негізгі сипаттамалар
GTIN:4017918986018
Тапсырыс кілті:1700554
Қаптау блогы:1
БҰҰ СПСК 11 (ETIM):39121432
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918986018 |
| Тапсырыс кілті | 1700554 |
| Қаптау блогы | 1 |
| БҰҰ СПСК 11 (ETIM) | 39121432 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| БҰҰ СПСК 13.2 (ETIM) | 39121432 |
| БҰҰ SPSC 18.0 (ETIM) | 39121432 |
| БҰҰ SPSC 19.0 (ETIM) | 39121432 |
| БҰҰ SPSC 20.0 (ETIM) | 39121432 |
| БҰҰ SPSC 21.0 (ETIM) | 39121432 |
| БҰҰ SPSC 6.01 (ETIM) | 30211801 |
| БҰҰ SPSC 12.01 (ETIM) | 39121432 |
| Арнайы тариф нөмірі | 85369010 |
| БҰҰ СПСК 7.0901 (ETIM) | 39121432 |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс (негізгі коммерциялық деректер) | 5.08 mm |
| eCl@ss 4.0 (Жіктеулер) | 27141109 |
| eCl@ss 4.1 (Жіктеулер) | 27141109 |
| eCl@ss 5.0 (Жіктеулер) | 27141190 |
| eCl@ss 5.1 (Жіктеулер) | 27141190 |
| eCl@ss 6.0 (Жіктеулер) | 27141190 |
| eCl@ss 8.0 (Жіктеулер) | 27440401 |
| eCl@ss 9.0 (Жіктеулер) | 27440401 |
| Ном. кернеу (Заттың қасиеттері) | 320 V |
| Питч (Материалдық деректер - корпус) | 5.08 mm |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear double pinning |
| қосылатын (Электр параметрлері) | Yes |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| a өлшемі (Материалдық деректер - корпус) | 45.72 mm |
| Номиналды ток (Қаптама туралы ақпарат) | 15 A |
| Ені [ w ] (Материалдық деректер - корпус) | 50.8 mm |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 13.4 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 15.8 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Push-in spring connection |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | FFKDS(A)/H2 |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.5 x 1 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.4 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 10 mm |
| Қосылу әдісі (Электр параметрлері) | Push-in spring connection |
| Лауазым саны (негізгі коммерциялық деректер) | 10 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.3 mm |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/2) (Қаптама туралы ақпарат) | 4 kV |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 50 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 4 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Өткізгіштің көлденең қимасы (Қаптама туралы ақпарат) | 1.5 mm² |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 630 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 250 V |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 10 mm |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 16 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) (Қосылу сыйымдылығы) | Nickel (2 - 3 µm Ni) |
| Металл бетінің терминалдық нүктесі (ортаңғы қабат) (Қосылу сыйымдылығы) | Nickel (2 - 3 µm Ni) |
| Стандартқа сәйкес қосылу (ауа саңылаулары және саңылау арақашықтықтары) | CUL |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 0.75 mm² |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 0.75 mm² |
Өнім сипаттамасы
Terminal block for printed circuit board, rated current: 15 A, rated voltage (III/2): 400 V, rated cross-section: 1.5 mm², number of rows: 1, number of poles per row: 10, article family: FFKDS(A)/H2,
