EV-T2M3SE12-3AC32A-1,0M6,0E10

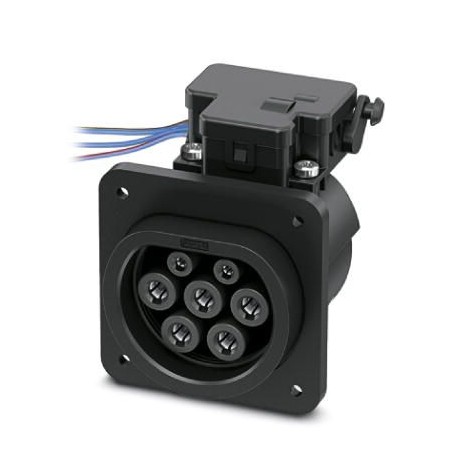

EV-T2M3SE12-3AC32A-1,0M6,0E10 1624043 PHOENIX CONTACT Socket Outlet
$0.00USD
3297 қолжетімді
Негізгі сипаттамалар
GTIN:4055626228129
Тапсырыс кілті:1624043
Қаптау блогы:1 pc
(Өлшемдері):IP54 (with protective cover, see accessories)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626228129 |
| Тапсырыс кілті | 1624043 |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP54 (with protective cover, see accessories) |
| Шыққан елі | DE (Germany) |
| Материал (дизайн) | Plastic |
| (Құлыптау жетегі) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Арнайы тариф нөмірі | 85444290 |
| (Өнімнің анықтамасы) | 0.5 m (Locking actuator cables) |
| Дизайн желісі (монтаждау) | Standard |
| Қызмет ету мерзімі (құлыптау) | > 10000 load cycles |
| Құлыптау түрі (материал) | Locking in the inserted state with a locking mechanism |
| (Механикалық қасиеттер) | max. 10 mm (Front mounting, when using the locking mechanism) |
| Корпус түсі (орнату) | black |
| Кабель ұзындығы (құлыптау) | 0.5 m |
| Тереңдік (өнімнің анықтамасы) | 76.2 mm |
| Бекіту кернеуі (материал) | 12 V |
| Максималды биіктік (Өлшемдері) | 5000 m (above sea level) |
| Түрі (негізгі коммерциялық деректер) | Rear protective cover screw connection |
| Ені (өнімнің анықтамасы) | 75 mm |
| Биіктігі (өнімнің анықтамасы) | 96 mm |
| Құлыптауды анықтау (материал) | available |
| Қытай RoHS (құлыптау жетегі) | Environmentally Friendly Use Period = 10; |
| Тұтынушы нұсқалары (Орнату) | On request |
| Қорғаныс дәрежесі (өлшемдері) | IP44 (plugged in) |
| Өнім түрі (негізгі коммерциялық деректер) | Infrastructure Socket Outlet for charging electric vehicles with alternating current (AC), compatible with Infrastructure Plugs |
| Зарядтау режимі (негізгі коммерциялық деректер) | Mode 3, Case B |
| Ұңғыма өлшемдері (өнімнің анықтамасы) | 60 mm x 60 mm |
| Кабель құрылымы (өнімнің анықтамасы) | 5x 6.0 mm² + 2x 0.5 mm² |
| Бір дана салмағы (қаптаманы қоспағанда) | 888.000 g |
| Өткізгіш ұзындығы (өнімнің анықтамасы) | 1 m (AC cables) |
| Байланыстардың материалдық беті (дизайн) | Ag |
| Фазалар саны (қоршаған орта жағдайлары) | 3 |
| Ұсынылатын бейімделу уақыты (құлыптау) | 600 ms |
| Өткізгіш түрі (өнімнің анықтамасы) | Single wires |
| Зарядтау стандарты (негізгі коммерциялық деректер) | Type 2 |
| Кірістіру күші (Электрлік қасиеттер) | < 100 N |
| Механикалық апаттық босату (материал) | available |
| Тарту күші (Электрлік қасиеттер) | < 100 N |
| Қоршаған орта температурасы (жұмыс) (құлыптау) | -30 °C ... 50 °C |
| Қозғалтқыштың максималды кері тогы (құлыптау) | 1 A |
| Қабырғаның максималды қалыңдығы (механикалық қасиеттері) | max. 50 mm (Rear panel mounting, normative maximum specification for infrastructure plug) |
| Максималды зарядтау қуаты (қоршаған орта жағдайлары) | 22 kW |
| Стандарттар/ережелер (негізгі коммерциялық деректер) | IEC 62196-2 |
| Құлыптауға арналған типтік қозғалтқыш тогы (Құлыптау) | 0.2 A |
| Қозғалтқыштағы әдеттегі қуат көзі (құлыптаулы) | 12 V |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -30 °C ... 50 °C |
| Қуат түйіспелерінің саны (қоршаған орта жағдайлары) | 5 (L1, L2, L3, N, PE) |
| Кіру немесе шығу жолынан кейінгі уақытты кідірту (құлыптау) | 3 s |
| Зарядтау тогының түрі (қоршаған орта жағдайлары) | AC 3-phase |
| Кері ток кезіндегі максималды тұру уақыты (құлыптау) | 1000 ms |
| Бекіту тесігінің диаметрі (механикалық қасиеттері) | 7.00 mm (ø) |
| Сигнал контактілерінің саны (қоршаған орта жағдайлары) | 2 (CP, PP) |
| Құлыптауды анықтауға арналған максималды кернеу (Құлыптау) | 30 V |
| Сигнал беру түрі (қоршаған орта жағдайлары) | Pulse width modulation |
| Қосылу әдісі туралы ескертпе (қоршаған орта жағдайлары) | Crimp connection, cannot be disconnected |
| Қозғалтқыштағы мүмкін қуат көзі диапазоны (құлыптау) | 9 V ... 16 V |
| Кірістіру/шығару циклдары (Электрлік қасиеттер) | > 10000 |
| Қосылу әдісі туралы ескертпе (негізгі коммерциялық деректер) | Crimp connection, cannot be disconnected |
| Мүмкін болатын бекіту орындары (механикалық қасиеттер) | Rear panel mounting |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Қуат түйіспелерінің номиналды тогы (қоршаған орта жағдайлары) | 32 A |
| Қуат контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 480 V AC |
| Сигнал контактілері үшін номиналды ток (қоршаған орта жағдайлары) | 2 A |
| Сигнал контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 30 V AC |
| Орнату орнына қойылатын шектеулер (механикалық қасиеттер) | Only 0 to 90 degree frontal inclination possible, see figure |
| Қорғаныш қақпағын бұрандалы түрде қосу (механикалық қасиеттері) | only rear mounting possible |
| Бекіту жетегінің орнату орны (механикалық қасиеттері) | Top center |
Өнім сипаттамасы
CHARX connect, Infrastructure charging box, screw connection with protective cover at the rear, For charging electric vehicles (EV) with alternating current (AC), Compatible with charging connectors f
