EV-T2HPCC-DC500A-6,0M50ECBK11

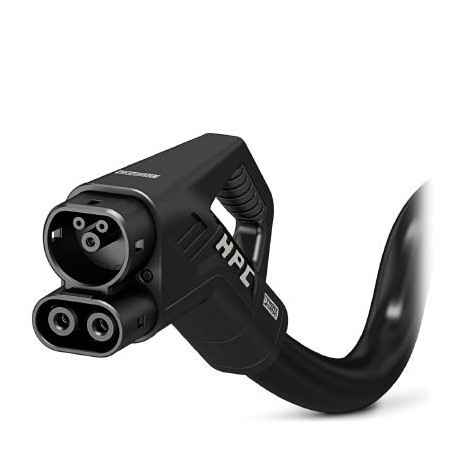

EV-T2HPCC-DC500A-6,0M50ECBK11 1101642 PHOENIX CONTACT DC charging cable, HPC-DC charging cable with cooled v..
$0.00USD
4376 қолжетімді
Негізгі сипаттамалар
GTIN:4055626959726
Тапсырыс кілті:1101642
(Сызбалар):Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1).
(Материал):2x 8.8 mm Return hoses
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626959726 |
| Тапсырыс кілті | 1101642 |
| (Сызбалар) | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| (Материал) | 2x 8.8 mm Return hoses |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP20 (when not plugged in, the required IP24 degree of protection must be ensured by other means, e.g., by a holder, see accessories) |
| Ескерту (сызбалар) | NOTE: Cable management may be required. |
| Түрі (сызбалар) | Without panel feed-through |
| Шыққан елі | DE (Germany) |
| ETIM 6.0 (eCl@ss) | EC002897 |
| ETIM 7.0 (eCl@ss) | EC002897 |
| Салқындатқыш (материал) | 50 % water, 50 % glycol (recommended: Glysofor N) |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | 2x NTC (DC power wires inside) |
| (Температура сенсорлары) | 1050 W (Cable length: 6 m) |
| Сенсор түрі (кабель) | NTC |
| Өнім түрі (сызбалар) | HPC-DC charging cable with cooled vehicle connector, cooled cable |
| Сымдар класы (материал) | Class 6 |
| Зарядтау режимі (сызбалар) | Mode 4 |
| Корпус материалы (дизайн) | Plastic |
| Кабель құрылымы (материал) | 5 x 25 mm² + 7 x 0.75 mm² |
| Максималды биіктік (Өлшемдері) | 5000 m (above sea level) |
| Кабель кедергісі (материал) | ≤ 0.00078 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| Зарядтау стандарты (сызбалар) | CCS type 2 |
| Тұтанғыштық рейтингі (дизайн) | V0 |
| Өшіру температурасы (кабель) | 90 °C |
| Өткізгіш түрі (материал) | straight |
| eCl@ss 9.0 (Жіктеулер) | 27144705 |
| Салқындату технологиясы (сызбалар) | Water-glycol mixture as coolant in the vehicle connector and in the cable |
| Белгі (Механикалық қасиеттер) | 8.9 mm x 28.9 mm (customer logo on request) |
| Материалдық тұтқа аймағы (дизайн) | Soft plastic |
| Материалдың беті (дизайн) | Plastic |
| Ағын жылдамдығы (температура сенсорлары) | 2 l/min |
| Салқындатқыш шланг диаметрі (материал) | 1x 11.5 mm Supply hose |
| Стандарттар/ережелер (сызбалар) | IEC 62196-3-1 |
| Қорғаныс дәрежесі (өлшемдері) | IP54 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Сыртқы қабық, түсі (материал) | black |
| Ең аз иілу радиусы (материал) | 535.5 mm (15 x diameter) |
| Сыртқы қабық, материал (Материал) | EVM-1 in accordance with EN 50620 |
| (Салқындату қондырғысына қойылатын талаптар) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Сыртқы кабель диаметрі (материал) | 35.7 mm ±0.4 mm |
| Дизайн желісі (механикалық қасиеттер) | HPC |
| Резисторды кодтау (қоршаған орта жағдайлары) | 1500 Ω (between PE and PP) |
| Бір дана салмағы (қаптаманы қоспағанда) | 19,360.000 g |
| Өткізгіш ұзындығы (өнімнің анықтамасы) | 6 m |
| Байланыстардың материалдық беті (дизайн) | Ag |
| Қысымды төмендету (температура датчиктері) | 2.00 bar |
| Араластыру ұзындығы (өнімнің анықтамасы) | 140 mm ±10 mm |
| Салқындату сыйымдылығы (температура сенсорлары) | 600 W (Cable length: 3 m) |
| Ағын температурасы (Температура сенсорлары) | 10 °C |
| Кірістіру күші (Электрлік қасиеттер) | < 100 N |
| Сымдарды орнату стандарттары/ережелері (материал) | DIN EN 50620 |
| Жұмыс қысымы (температура сенсорлары) | 1.00 bar ... 2.00 bar |
| Тарту күші (Электрлік қасиеттер) | < 100 N |
| Түсті тұтқа аймағы (механикалық қасиеттері) | black |
| Жұптасатын беттің түсі (механикалық қасиеттері) | black |
| Максималды зарядтау қуаты (қоршаған орта жағдайлары) | 500 kW |
| Температураны бақылау (қоршаған орта жағдайлары) | 2x NTC (replaceable, front DC contacts) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -30 °C ... 40 °C |
| Қытай RoHS (салқындату қондырғысына қойылатын талаптар) | Environmentally Friendly Use Period = 10; |
| Көлік қосқышының тереңдігі (өнім анықтамасы) | 285.20 mm |
| Көлік қосқышының ені (өнім анықтамасы) | 72.00 mm |
| Байланыс интерфейстері (қоршаған орта жағдайлары) | CAN bus for reading the temperature and leakage sensor data |
| Қуат түйіспелерінің саны (қоршаған орта жағдайлары) | 3 (PE, DC+, DC-) |
| Көлік қосқышының биіктігі (өнім анықтамасы) | 181.20 mm |
| Сигнал контактілерінің саны (қоршаған орта жағдайлары) | 2 (CP, PP) |
| Сигнал беру түрі (қоршаған орта жағдайлары) | Pulse width modulation with modulated Powerline communication according to ISO/IEC 15118 / DIN SPEC 70121 |
| Максималды рұқсат етілген қысым (температура датчиктері) | 4.00 bar |
| Қосылу әдісі туралы ескертпе (қоршаған орта жағдайлары) | cannot be disconnected |
| Кірістіру/шығару циклдары (Электрлік қасиеттер) | > 10000 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 60 °C |
| Қуат түйіспелерінің номиналды тогы (қоршаған орта жағдайлары) | 500 A |
| Қуат контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 1000 V DC |
| Сигнал контактілері үшін номиналды ток (қоршаған орта жағдайлары) | 2 A |
| Сигнал контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 30 V AC |
| Көлік қосқышының түйреуіш тағайындауының схемалық диаграммасы (сызбалар) | |
| Схемалық диаграмма Орталық жүйе: салқындату блогы мен контроллері сыртқа орналастырылған және әрқайсысы жылу алмастырғышпен жабдықталған бірнеше зарядтау станцияларын қамтамасыз етеді. Салқындату салқындатқышты пайдалану арқылы белсенді түрде жүзеге асырылады. (Сызбалар) | |
| Схемалық диаграмма Біріктірілген зарядтау жүйесінің (CCS) принципі - электромобильдерге арналған стандартты зарядтау жүйесі, ол дәстүрлі айнымалы токпен зарядтауды да, жылдам тұрақты токпен зарядтауды да қолдайды. Екі көлік қосқышы да CCS көлік кірісіне сәйкес келеді. (Сызбалар) | |
| Өлшемдік сызбаКөлік қосқышының зарядтау арасындағы бүкіл уақыт бойы IEC 61851-1 стандартына сәйкес IP24 ең төменгі қорғаныс рейтингін қамтамасыз ететін тиісті тұрақтандыру орнына орналастырылғанына көз жеткізіңіз. Осы тұрақтандыру орнын жасау үшін көлік қосқышының өлшемдерін пайдаланыңыз. Толық сипаттамаларды жүктеу аймағынан да табуға болады. (Сызбалар) |
Өнім сипаттамасы
CHARX connect, HPC-DC charging cable, with cooled vehicle charging connector and cooled cable, for direct current (DC) charging of electric vehicles (EV), without feedthrough, with digital temperature
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingEnsure that the vehicle connector is placed in an appropriate resting position that ensures a minimum protection rating of IP24 in accordance with IEC 61851-1 for the entire time between charging. Use the dimensions of the vehicle connector to create this type of resting position. Detailed specifications can also be found in the download area.
