EV-T2G3PC-3AC32A-10M6,0ESBK01

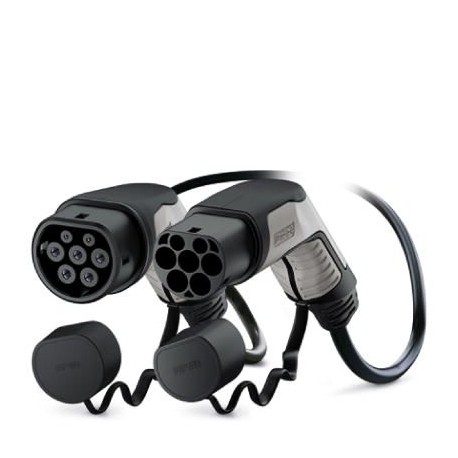

EV-T2G3PC-3AC32A-10M6,0ESBK01 1628201 PHOENIX CONTACT AC charging cable
$0.00USD
3793 қолжетімді
Негізгі сипаттамалар
GTIN:4055626396644
Тапсырыс кілті:1628201
(Құлыпталуда):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Қаптау блогы:1 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626396644 |
| Тапсырыс кілті | 1628201 |
| (Құлыпталуда) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | IP54 (Protective cap) |
| Шыққан елі | DE (Germany) |
| Қытай RoHS (құлыптау) | Environmentally Friendly Use Period = 10; |
| Арнайы тариф нөмірі | 85444290 |
| Құлыптау түрі (кабель) | No locking option for U-lock |
| (Негізгі коммерциялық деректер) | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| Сымдар класы (материал) | Class 5 |
| Корпус материалы (дизайн) | Plastic |
| Кабель құрылымы (материал) | 5 x 6.0 mm² + 1 x 0.5 mm² |
| Максималды биіктік (Өлшемдері) | 5000 m (above sea level) |
| Ескерту (Негізгі коммерциялық деректер) | NOTE: The capacitance between CP and PE exceeds the normative guideline value of 1500 pF. |
| Түрі (негізгі коммерциялық деректер) | C-Line black / gray |
| Тұтанғыштық рейтингі (дизайн) | V0 |
| Өткізгіш түрі (материал) | straight |
| Материалдық тұтқа аймағы (дизайн) | Soft plastic |
| Материалдың беті (дизайн) | Plastic |
| Материалдық қорғаныс қақпағы (дизайн) | Soft plastic |
| Сымдарды сертификаттау (материал) | VDE |
| Қорғаныс дәрежесі (өлшемдері) | IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Сыртқы қабық, түсі (материал) | black |
| Ең аз иілу радиусы (материал) | 255 mm (15 x diameter) |
| Сыртқы қабық, материал (Материал) | TPE-U |
| Сыртқы кабель диаметрі (материал) | 17 mm ±0.4 mm |
| Өнім түрі (негізгі коммерциялық деректер) | Mobile AC charging cable with vehicle connector and infrastructure plug, with protective cap |
| Зарядтау режимі (негізгі коммерциялық деректер) | Mode 3, Case B |
| Дизайн желісі (механикалық қасиеттер) | C-Line |
| Резисторды кодтау (қоршаған орта жағдайлары) | 220 Ω (between PE and PP) |
| Бір дана салмағы (қаптаманы қоспағанда) | 6,047.000 g |
| Өткізгіш ұзындығы (өнімнің анықтамасы) | 10 m |
| Корпус түсі (механикалық қасиеттері) | black |
| Байланыстардың материалдық беті (дизайн) | Ag |
| Фазалар саны (қоршаған орта жағдайлары) | 3 |
| Зарядтау стандарты (негізгі коммерциялық деректер) | Type 2 |
| Кірістіру күші (Электрлік қасиеттер) | < 100 N |
| Сымдарды орнату стандарттары/ережелері (материал) | prEN 50620 / DIN EN 50620 |
| Тарту күші (Электрлік қасиеттер) | < 100 N |
| Түсті тұтқа аймағы (механикалық қасиеттері) | gray |
| Жұптасатын беттің түсі (механикалық қасиеттері) | black |
| Тұтынушы нұсқалары (механикалық қасиеттер) | On request |
| Максималды зарядтау қуаты (қоршаған орта жағдайлары) | 26.6 kW |
| Стандарттар/ережелер (негізгі коммерциялық деректер) | IEC 62196-2 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -30 °C ... 50 °C |
| Түсті қорғаныш қақпағы (механикалық қасиеттері) | black |
| Көлік қосқышының тереңдігі (өнім анықтамасы) | 215.90 mm |
| Көлік қосқышының ені (өнім анықтамасы) | 70.00 mm |
| Қуат түйіспелерінің саны (қоршаған орта жағдайлары) | 5 (L1, L2, L3, N, PE) |
| Көлік қосқышының биіктігі (өнім анықтамасы) | 137.00 mm |
| Инфрақұрылымдық ашаның тереңдігі (өнімнің анықтамасы) | 233.40 mm |
| Инфрақұрылымдық ашаның ені (өнімнің анықтамасы) | 58.00 mm |
| Сигнал контактілерінің саны (қоршаған орта жағдайлары) | 2 (CP, PP) |
| Инфрақұрылымдық ашаның биіктігі (өнімнің анықтамасы) | 131.80 mm |
| Сигнал беру түрі (қоршаған орта жағдайлары) | Pulse width modulation |
| Қосылу әдісі туралы ескертпе (қоршаған орта жағдайлары) | Crimp connection, cannot be disconnected |
| Кірістіру/шығару циклдары (Электрлік қасиеттер) | > 10000 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Қуат түйіспелерінің номиналды тогы (қоршаған орта жағдайлары) | 32 A |
| Қуат контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 480 V AC |
| Сигнал контактілері үшін номиналды ток (қоршаған орта жағдайлары) | 2 A |
| Сигнал контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 30 V AC |
Өнім сипаттамасы
CHARX connect, Mobile AC charging cable, with charging connectors for vehicles and infrastructures, For charging with alternating current (AC) electric vehicles (EV) with charging inputs for type 2 ve
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
