Қоймада Танымал өнім
EV-T2G3C-3AC32A-25FT6,0ESBK01

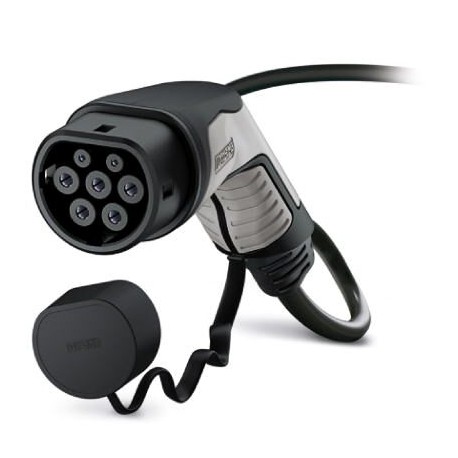

EV-T2G3C-3AC32A-25FT6,0ESBK01 1020768 PHOENIX CONTACT AC charging cable, AC charging cable with Vehicle Conn..
$0.00USD
4253 қолжетімді
Негізгі сипаттамалар
GTIN:4055626511795
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1020768
(Сызбалар):Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1).
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626511795 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1020768 |
| (Сызбалар) | Cable management is required in certain regions if the cable length exceeds 5.0 m (Switzerland) or 7.5 m (USA) (IEC 61851-1). |
| Қаптау блогы | 1 |
| (Өлшемдері) | IP54 (Protective cap) |
| Ескерту (сызбалар) | NOTE: Cable management may be required. |
| Түрі (сызбалар) | C-Line black / gray |
| ETIM 6.0 (eCl@ss) | EC002897 |
| ETIM 7.0 (eCl@ss) | EC002897 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 10; |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Арнайы тариф нөмірі | 85444290 |
| Өнім түрі (сызбалар) | AC charging cable with Vehicle Connector, open cable end, with protective cap |
| Сымдар класы (материал) | Class 5 |
| Зарядтау режимі (сызбалар) | Mode 3, Case C |
| Корпус материалы (дизайн) | Plastic |
| Кабель құрылымы (материал) | 5 x 6.0 mm² + 1 x 0.5 mm² |
| Максималды биіктік (Өлшемдері) | 5000 m (above sea level) |
| Кабель кедергісі (материал) | ≤ 0.0033 Ω/m (based on a power core, at an ambient temperature of 20°C) |
| Зарядтау стандарты (сызбалар) | Type 2 |
| Тұтанғыштық рейтингі (дизайн) | V0 |
| Өткізгіш түрі (материал) | straight |
| eCl@ss 9.0 (Жіктеулер) | 27144705 |
| Материалдық тұтқа аймағы (дизайн) | Soft plastic |
| Материалдың беті (дизайн) | Plastic |
| Материалдық қорғаныс қақпағы (дизайн) | Soft plastic |
| Стандарттар/ережелер (сызбалар) | IEC 62196-2 |
| Сымдарды сертификаттау (материал) | VDE |
| Қорғаныс дәрежесі (өлшемдері) | IP44 (plugged in; when plugged in and ready to operate, the degree of protection is only ensued if both plug-in components are original products from Phoenix Contact or suitable standard-compliant products) |
| Сыртқы қабық, түсі (материал) | black |
| Ең аз иілу радиусы (материал) | 255 mm (15 x diameter) |
| Сыртқы қабық, материал (Материал) | TPE-U |
| Сыртқы кабель диаметрі (материал) | 17 mm ±0.4 mm |
| Дизайн желісі (механикалық қасиеттер) | C-Line |
| Резисторды кодтау (қоршаған орта жағдайлары) | 220 Ω (between PE and PP) |
| Өткізгіш ұзындығы (өнімнің анықтамасы) | 25 ft |
| Корпус түсі (механикалық қасиеттері) | black |
| Байланыстардың материалдық беті (дизайн) | Ag |
| Фазалар саны (қоршаған орта жағдайлары) | 3 |
| Араластыру ұзындығы (өнімнің анықтамасы) | 60 mm ±15 mm |
| Кірістіру күші (Электрлік қасиеттер) | < 100 N |
| Сымдарды орнату стандарттары/ережелері (материал) | prEN 50620 / DIN EN 50620 |
| Тарту күші (Электрлік қасиеттер) | < 100 N |
| Түсті тұтқа аймағы (механикалық қасиеттері) | gray |
| Жұптасатын беттің түсі (механикалық қасиеттері) | black |
| Тұтынушы нұсқалары (механикалық қасиеттер) | On request |
| Максималды зарядтау қуаты (қоршаған орта жағдайлары) | 26.6 kW |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -30 °C ... 50 °C |
| Түсті қорғаныш қақпағы (механикалық қасиеттері) | black |
| Көлік қосқышының тереңдігі (өнім анықтамасы) | 215.90 mm |
| Көлік қосқышының ені (өнім анықтамасы) | 70.00 mm |
| Қуат түйіспелерінің саны (қоршаған орта жағдайлары) | 5 (L1, L2, L3, N, PE) |
| Көлік қосқышының биіктігі (өнім анықтамасы) | 137.00 mm |
| Сигнал контактілерінің саны (қоршаған орта жағдайлары) | 2 (CP, PP) |
| Сигнал беру түрі (қоршаған орта жағдайлары) | Pulse width modulation |
| Қосылу әдісі туралы ескертпе (қоршаған орта жағдайлары) | Crimp connection, cannot be disconnected |
| Кірістіру/шығару циклдары (Электрлік қасиеттер) | > 10000 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Қуат түйіспелерінің номиналды тогы (қоршаған орта жағдайлары) | 32 A |
| Қуат контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 480 V AC |
| Сигнал контактілері үшін номиналды ток (қоршаған орта жағдайлары) | 2 A |
| Сигнал контактілерінің номиналды кернеуі (қоршаған орта жағдайлары) | 30 V AC |
| Көлік қосқышының түйреуіш тағайындауының схемалық диаграммасы (сызбалар) | |
| Өлшемдік сызбаКөлік қосқышының зарядтау арасындағы бүкіл уақыт бойы IEC 61851-1 стандартына сәйкес IP24 ең төменгі қорғаныс рейтингін қамтамасыз ететін тиісті тұрақтандыру орнына орналастырылғанына көз жеткізіңіз. Осы тұрақтандыру орнын жасау үшін көлік қосқышының өлшемдерін пайдаланыңыз. Толық сипаттамаларды жүктеу аймағынан да табуға болады. (Сызбалар) |
Өнім сипаттамасы
CHARX connect, AC charging cable with vehicle charging connector and open cable end, with cap, Black-grey housing colour, for alternating current (AC) charging electric vehicles (EV) with type 2 vehic
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingEnsure that the vehicle connector is placed in an appropriate resting position that ensures a minimum protection rating of IP24 in accordance with IEC 61851-1 for the entire time between charging. Use the dimensions of the vehicle connector to create this type of resting position. Detailed specifications can also be found in the download area.
