EV-CC-AC1-M3-CC-SER-PCB

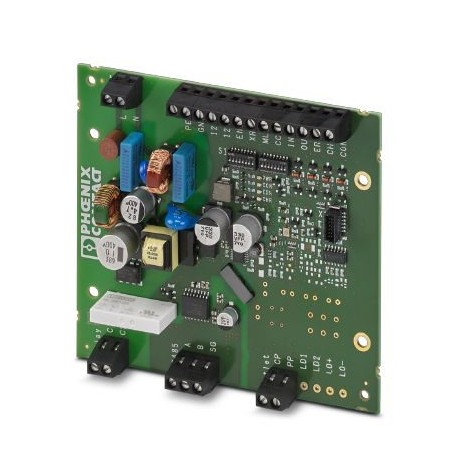

EV-CC-AC1-M3-CC-SER-PCB 1622460 PHOENIX CONTACT AC charging controller
$0.00USD
4111 қолжетімді
Негізгі сипаттамалар
GTIN:4055626039763
Тапсырыс кілті:1622460
(Орнату):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Каталог беті:Page 764 (C-2-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626039763 |
| Тапсырыс кілті | 1622460 |
| (Орнату) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Каталог беті | Page 764 (C-2-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| (Сандық шығыстар) | 9.6 kbps ... 19.2 kbps (adjustable) |
| (Шығыстарды ауыстыру) | 0.6 A (Per output; externally supplied) |
| Арнайы тариф нөмірі | 85371098 |
| Қытай RoHS (монтаждау) | Environmentally Friendly Use Period = 50 |
| (Негізгі коммерциялық деректер) | SAE J1772 |
| Тереңдік (өнімнің анықтамасы) | 20.00 mm |
| Түрі (негізгі коммерциялық деректер) | as uncoated PCB |
| Ені (өнімнің анықтамасы) | 120 mm |
| Биіктігі (өнімнің анықтамасы) | 108 mm |
| Шина жүйесі (сандық шығыстар) | RS-485 |
| Максималды коммутация тогы (кіріс) | 6 A |
| Қоректендіру кернеуі (Қосылым деректері) | 230 V |
| Сәйкестік (негізгі коммерциялық деректер) | CE-compliant |
| Қорғаныс дәрежесі (өлшемдері) | IP00 |
| Жиілік диапазоны (қосылым деректері) | 50 Hz ... 60 Hz |
| Орнату орны (Құрылғының берілуі) | any |
| Максималды коммутациялық кернеу (кіріс) | 250 V AC (External supply) |
| Өнім түрі (негізгі коммерциялық деректер) | AC charging controller for private and commercial applications (EU/CN) |
| Зарядтау режимі (негізгі коммерциялық деректер) | Mode 3, Case C |
| Қосылу әдісі (сандық шығыстар) | Screw connection |
| Ең аз коммутациялық сыйымдылық (кіріс) | 1500 VA |
| Жиілік диапазоны (қоршаған орта жағдайлары) | 50 Hz ... 60 Hz |
| Тарату жылдамдығы (сандық шығыстар) | 9.6 kbps (Standard) |
| Бір дана салмағы (қаптаманы қоспағанда) | 272.000 g |
| Зарядтау контакторын басқару (кіріс) | Relay output C1.2 |
| Интерфейстер саны (сандық шығыстар) | 1 |
| Қоректендіру кернеуінің диапазоны (Қосылым деректері) | 100 V AC ... 240 V AC (nominal voltage range) |
| Номиналды ток IN (Қоршаған орта жағдайлары) | ≤ 1 mA |
| Қосылу технологиясы (шығыстарды ауыстыру) | Screw connection |
| Қосылу әдісі (RS-485 деректер интерфейстері) | Screw connection |
| Максималды ток тұтынуы (Қосылым деректері) | 40 mA |
| Максималды шығыс тогы (Ауыстыру шығыстары) | 0.5 A (Total current for all outputs; internally supplied) |
| Максималды шығыс кернеуі (коммутациялық шығыстар) | 30 V |
| Кіріс кернеуінің диапазоны U1 (қоршаған орта жағдайлары) | 0 V ... 3 V (Off) |
| U2 кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 9 V ... 15 V (On) |
| Номиналды қуат тұтынуы (Қосылым деректері) | < 1 W (No-load) |
| Стандарттар/ережелер (негізгі коммерциялық деректер) | IEC 61851-1 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -35 °C ... 70 °C |
| Деректер ағынын басқару/хаттамалар (сандық шығыстар) | Modbus/RTU (slave) |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 12 V |
| Сандық кірістер саны (қоршаған орта жағдайлары) | 5 |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 30 % ... 95 % |
| Номиналды қуат тұтынуы (қоршаған орта жағдайлары) | < 0.5 W (No-load) |
| Қосымша функцияларды басқару (шығыстарды ауыстыру) | 4 digital outputs |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы AWG (RS-485 деректер интерфейстері) | 24 ... 12 |
| Өткізгіштің көлденең қимасы (RS-485 деректер интерфейстері) | 0.2 mm² ... 4 mm² |
| Өткізгіштің көлденең қимасы икемді (RS-485 деректер интерфейстері) | 0.2 mm² ... 2.5 mm² |
| Қолдау көрсетілетін зарядтау нүктелерінің саны (негізгі коммерциялық деректер) | 1 |
Өнім сипаттамасы
The EV-DC-AC1-M3-CC-SER-PCB charging control system as a printed circuit board is used for charging electric vehicles in the three-phase AC mains according to IEC 61851-1, mode 3. Optimized for chargi
