ETD-SL-1T-DTF

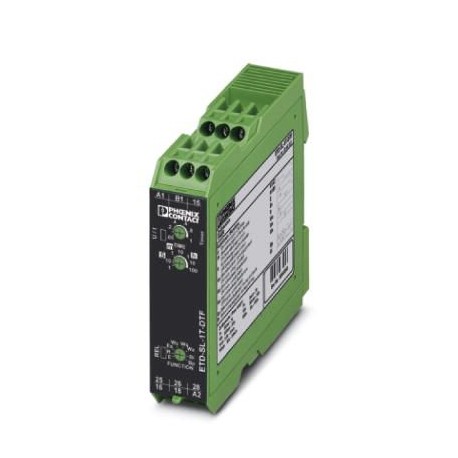

ETD-SL-1T-DTF 2866161 PHOENIX CONTACT Timer relay
$0.00USD
3951 қолжетімді
Негізгі сипаттамалар
GTIN:4046356046596
Тапсырыс кілті:2866161
(Шатқырық жағы):1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing)
Каталог беті:Page 279 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356046596 |
| Тапсырыс кілті | 2866161 |
| (Шатқырық жағы) | 1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing) |
| Каталог беті | Page 279 (C-5-2017) |
| Тереңдігі (Ескерту) | 113 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 22.5 mm |
| (Өлшемдері) | -25 °C ... 40 °C (corresponds to UL 508) |
| Биіктігі (Ескерту) | 90 mm |
| (Байланыс жағы) | Yellow LED (relay active) |
| Шыққан елі | AT (Austria) |
| Түсі (байланыс жағы) | green |
| Арнайы тариф нөмірі | 85364900 |
| (Қоршаған орта жағдайлары) | Bp: Flashing beginning with pause |
| Шығыс сақтандырғышы (катушка жағы) | 5 A (fast-blow) |
| Байланыс түрі (катушка жағы) | 2 floating PDT contacts |
| Сәйкестік (байланыс жағы) | CE-compliant |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Screw connection |
| Шуға төзімділік (өлшемдері) | EN 61000-6-2 |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Сәйкестік (Басқару байланысы) | CE-compliant |
| Функция (Қоршаған орта жағдайлары) | E: With switch-on delay |
| Күй дисплейі (байланыс жағы) | Green LED (POWER) |
| UL, АҚШ/Канада (Байланыс жағы) | UL/C-UL listed UL 508 |
| Кабель ұзындығы (қосылым деректері) | < 10 m |
| Жүктеме сыйымдылығы (Қосылым деректері) | Parallel switched minimum load current 1 VA (0.5 W), terminals A2-B1 |
| Орнату орны (байланыс жағы) | any |
| Шу шығару (Басқару контактісі) | EN 61000-6-4 |
| Шуға төзімділік (Басқару контактісі) | EN 61000-6-2 |
| Номиналды жиілік (байланыс жағы) | 48 Hz ... 63 Hz |
| UL, АҚШ/Канада (Басқару байланысы) | UL/C-UL listed UL 508 |
| Қосылым атауы (Қосылым деректері) | Non-floating, terminals A1-B1 |
| Қалпына келтіру уақыты (қоршаған орта жағдайлары) | 500 ms |
| Құрастыру нұсқаулары (Байланыс жағы) | on standard DIN rail NS 35 in accordance with EN 60715 |
| Бір дана салмағы (қаптаманы қоспағанда) | 138.660 g |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC (in acc. with IEC 60664-1) |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Басқару импульсінің ұзындығы (Қосылым деректері) | min. 70 ms |
| Механикалық қызмет ету мерзімі (байланыс жағы) | approx. 2x 107cycles |
| Төмен кернеу директивасы (басқару контактісі) | Conformance with LV directive 2006/95/EC |
| Номиналды оқшаулау кернеуі (байланыс жағы) | 300 V (acc. to EN 50178) |
| Уақытты орнату диапазоны (қоршаған орта жағдайлары) | 50 ms ... 100 h (7 time end ranges) |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 24 V DC ... 240 V DC -20 % ... +25 % |
| Номиналды қуат тұтынуы (байланыс жағы) | 2.5 VA (1 W) |
| Өткізгіштің көлденең қимасы AWG макс. (Жалпы) | 14 |
| Өткізгіштің көлденең қимасы AWG мин. (Жалпы) | 20 |
| Корпус оқшаулағыш материалы (байланыс жағы) | Polyamide PA, self-extinguishing |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 55 °C |
| Өткізгіштің көлденең қимасының максималды қаттылығы (Жалпы) | 2.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Жалпы) | 0.5 mm² |
| Температураға сезімталдық (қоршаған орта жағдайлары) | ≤ 0.01 %/K |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 15 % ... 85 % |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасының икемді макс. (Жалпы) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы) | 0.5 mm² |
| Электромагниттік үйлесімділік (Басқару контактісі) | Conformance with EMC Directive 2004/108/EC |
| Рұқсат етілген ылғалдылық (жұмыс) (байланыс жағы) | 15 % ... 85 % |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 70 °C |
| Сынақ кернеуінің реле орамасының/реле түйіспесінің (байланыс жағы) | 4 kV |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (бақылау контактісі) | V0 |
Өнім сипаттамасы
Multifunctional timing relay with 8 functions and an adjustable time range (50 ms - 100 h), long-range power supply, 2 switched contacts
