EMG 10-REL/KSR-G 60/ 1-LC

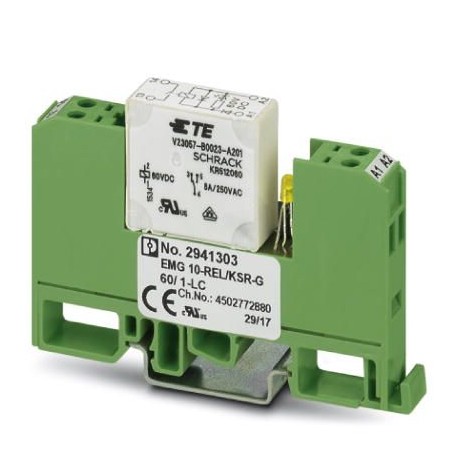

EMG 10-REL/KSR-G 60/ 1-LC 2941303 PHOENIX CONTACT Relay Module
$0.00USD
4261 қолжетімді
Негізгі сипаттамалар
GTIN:4017918080365
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2941303
(Шатқырық жағы):1500 VA (for 250 V AC)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918080365 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2941303 |
| (Шатқырық жағы) | 1500 VA (for 250 V AC) |
| Каталог беті | Page 133 (IF-2011) |
| Тереңдігі (Ескерту) | 53.5 mm |
| Қаптау блогы | 10 pc |
| Ені (Ескерту) | 10.6 mm |
| Биіктігі (Ескерту) | 75 mm |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85364190 |
| (Қоршаған орта жағдайлары) | Free-wheeling diode Damping diode |
| Бұрандалы бұранда (жалпы) | M3 |
| Байланыс түрі (катушка жағы) | Single contact, 1 N/O contact |
| Қосылым атауы (Жалпы) | Coil side |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Screw connection |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Байланыс материалы (катушка жағы) | AgNi |
| Жұмыс режимі (байланыс жағы) | 100% operating factor |
| (Қосылым деректерінің шығыс жағы) | EN 50178 |
| Таза салмағы (SAP) (байланыс жағы) | 35.3 g |
| Орнату орны (байланыс жағы) | any |
| Максималды кіріс тогы (катушка жағында) | 8 A |
| Мин. коммутациялық тогы (катушка жағы) | 100 mA |
| Коммутатордың түйісу түрі (катушка жағы) | Single contact |
| Қорғаныс дәрежесі (байланыс жағы) | IP20 |
| Құрастыру нұсқаулары (Байланыс жағы) | In rows with zero spacing |
| Бір дана салмағы (қаптаманы қоспағанда) | 35.300 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 12 |
| Максималды коммутациялық кернеу (катушка жағы) | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу (катушка жағы) | 12 V |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Механикалық қызмет ету мерзімі (байланыс жағы) | approx. 2x 107cycles |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 4 mm² |
| Үздіксіз токты шектеу (катушка жағы) | 6 A |
| Қорғаныш тізбегі (қоршаған орта жағдайлары) | Reverse polarity protection Polarity protection diode |
| Оқшаулау (қосылым деректерінің шығыс жағы) | Basic insulation |
| Бұрандалы бұранда (қосылым деректерін енгізу жағы) | M3 |
| Әдеттегі шығарылу уақыты (қоршаған орта жағдайлары) | 11 ms |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 2.5 mm² |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 7 ms |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 40 °C |
| Қосылым атауы (қосылым деректерін енгізу жағы) | Contact side |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 60 V DC |
| Сызып алу ұзындығы (қосылым деректерін енгізу жағы) | 8 mm |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Қосылу әдісі (қосылу деректерін енгізу жағы) | Screw connection |
| Жұмыс кернеуінің дисплейі (қоршаған орта жағдайлары) | Yellow LED |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 10 mA |
| Ластану дәрежесі (Қосылым деректерінің шығыс жағы) | 2 |
| Үзіліс рейтингі (омдық жүктеме) макс. (катушка жағы) | 140 W (at 24 V DC) |
| Номиналды кернеу кернеуі (Қосылым деректерінің шығыс жағы) | 4 kV |
| Асқын кернеу санаты (Қосылым деректерінің шығыс жағы) | III |
| Стандарттар/ережелер (Қосылым деректерінің шығыс жағы) | IEC 60664 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -20 °C ... 70 °C |
| Номиналды оқшаулау кернеуі (Қосылым деректерінің шығыс жағы) | 260 V AC |
| Сынақ кернеуінің реле орамасының/реле түйіспесінің (байланыс жағы) | 4 kV AC (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректерін енгізу жағы) | 24 ... 12 |
| Өткізгіштің көлденең қимасы (қосылым деректерін енгізу жағы) | 0.2 mm² ... 4 mm² |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.1 |
| Номиналды жағдай үшін қуаттың диссипациясы (қоршаған орта жағдайлары) | 0.6 W |
| Өткізгіштің көлденең қимасы икемді (қосылым деректерін енгізу жағы) | 0.2 mm² ... 2.5 mm² |
| Стандартқа сәйкес қосылу (Қосылым деректерінің шығыс жағы) | CUL |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
