EMG 10-REL/KSR-230/ 1-LC

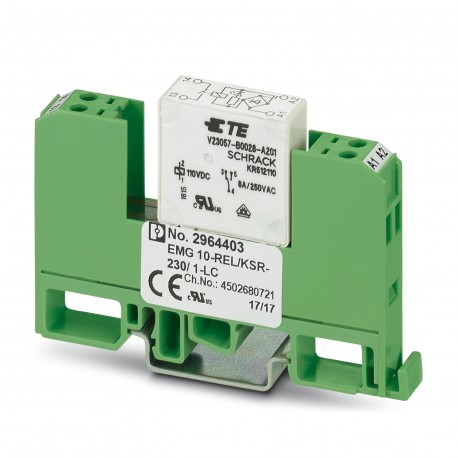

EMG 10-REL/KSR-230/ 1-LC 2964403 PHOENIX CONTACT Relay Module
$0.00USD
4084 қолжетімді
Негізгі сипаттамалар
:Surge protection; Varistor
Түс:green (RAL 6021)
Тереңдік:53.5 mm
Ені:10.6 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Surge protection; Varistor | |
| Түс | green (RAL 6021) |
| Тереңдік | 53.5 mm |
| Ені | 10.6 mm |
| Биіктігі | 75 mm |
| EMC ескертпесі | EMC: class A product, see manufacturer's declaration in the download area |
| Оқшаулау | Basic insulation |
| Қолданба | Universal |
| Өнім түрі | Relay Module |
| Бұрандалы бұранда | M3 |
| Құрастыру нотасы | in rows with zero spacing |
| Орнату түрі | DIN rail mounting |
| Жұмыс режимі | 100% operating factor |
| Өнім тобы | EMG |
| Мақаланы қайта қарау | 10 |
| Байланыс материалы | AgNi |
| Жетек (полярлық) | polarized |
| Ластану дәрежесі | 2 |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Screw connection |
| Орнату орны | any |
| Жетек және функция | monostable |
| Қорғаныш тізбегі | Bridge rectifier; Bridge rectifier |
| Кіріс кернеуінің диапазоны | 184 V AC/DC ... 253 V AC/DC (20 °C) |
| Номиналды кернеу | 4 kV |
| Қорғау дәрежесі | IP20 |
| Асқын кернеу санаты | III |
| Әдеттегі шығарылу уақыты | 11 ms |
| Стандарттар/ережелер | IEC 60664 |
| Әдеттегі жауап беру уақыты | 7 ms |
| Байланысты ауыстыру түрі | 1 N/O contact |
| Максималды кіріс тогы | 8 A |
| Мин. ауысу тогы | 100 mA |
| Коммутатор контактісінің түрі | Single contact |
| Механикалық қызмет ету мерзімі | approx. 2x 107cycles |
| Номиналды кіріс кернеуі UN | 230 V AC/DC |
| Номиналды оқшаулау кернеуі | 260 V AC |
| Максималды коммутациялық кернеу | 250 V AC/DC |
| Ең төменгі коммутациялық кернеу | 12 V |
| Жұмыс кернеуінің индикаторы | Yellow LED |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 |
| Үздіксіз токты шектеу | 6 A |
| БҰҰ-дағы типтік кіріс тогы | 4.8 mA |
| Соңғы деректерді басқару күні | 02.05.2024 |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 4 mm² |
| Сынақ кернеуі (орама/байланыс) | 4 kV AC (50 Hz, 1 min., winding/contact) |
| Қоршаған орта температурасы (жұмыс) | -20 °C ... 40 °C |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| Үзіліс рейтингі (омдық жүктеме) макс. | 140 W (at 24 V DC) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -20 °C ... 70 °C |
| Номиналды күй үшін максималды қуат дисперсиясы | 1.1 W |
Өнім сипаттамасы
Relay module, with soldered mini-switching relay, contacts (AgNi): Medium to large powers, 1 open contact, input voltage 230 V AC/DC
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
