EMG 10-OE-110DC/ 48DC/100

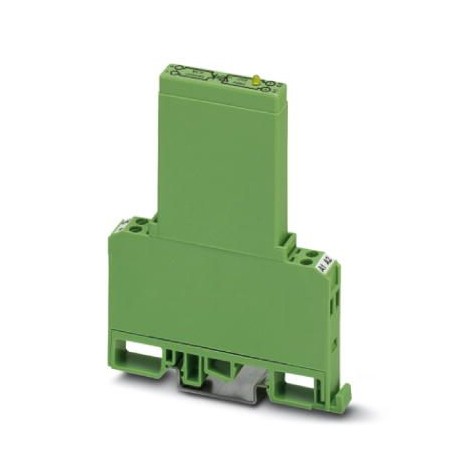

EMG 10-OE-110DC/ 48DC/100 2948924 PHOENIX CONTACT Solid-state relay module
$0.00USD
4521 қолжетімді
Негізгі сипаттамалар
GTIN:4017918083595
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2948924
(Жалпы):EN 50178
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918083595 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2948924 |
| (Жалпы) | EN 50178 |
| Каталог беті | Page 141 (IF-2011) |
| Қаптау блогы | 10 pc |
| (Енгізілген деректер) | Surge protection |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85364900 |
| Оқшаулау (жалпы) | Basic insulation |
| (Қоршаған орта жағдайлары) | Surge protection |
| Бұранда бұрандасы (Шығыс деректері) | M3 |
| Тереңдік (негізгі коммерциялық деректер) | 102 mm |
| Шығыс тізбегі (кіріс деректері) | 2-wire, floating |
| Ені (негізгі коммерциялық деректер) | 10 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Биіктігі (негізгі коммерциялық деректер) | 75 mm |
| Қосылым атауы (Шығыс деректері) | Input side |
| Ластану дәрежесі (жалпы) | 2 |
| Асқын кернеу санаты (Жалпы) | III |
| Араластыру ұзындығы (Шығыс деректері) | 8 mm |
| (Қосылым деректері, шығыс жағы) | EN 50178 |
| Қосылу әдісі (шығыс деректері) | Screw connection |
| Стандарттар/ережелер (Жалпы) | IEC 60664 |
| Қорғау түрі (енгізілетін деректер) | Reverse polarity protection |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Шығыс кернеу диапазоны (кіріс деректері) | 4 V DC ... 48 V DC |
| Шығыс номиналды кернеуі (Кіріс деректері) | 48 V DC |
| Күй дисплейі (Қоршаған орта жағдайлары) | Yellow LED |
| Бір дана салмағы (қаптаманы қоспағанда) | 39.000 g |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Reverse polarity protection |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 88 V DC ... 132 V DC |
| Үздіксіз токты шектеу (Кіріс деректері) | 100 mA |
| Өткізгіштің көлденең қимасы AWG (Шығыс деректері) | 24 ... 12 |
| Қорғаныш тізбегі/компоненті (Кіріс деректері) | Polarity protection diode |
| Бұрандалы бұранда (Қосылым деректері, кіріс жағы) | M3 |
| Әдеттегі жауап беру уақыты (қоршаған орта жағдайлары) | 20 µs |
| Әдеттегі өшіру уақыты (қоршаған орта жағдайлары) | 100 µs |
| Өткізгіштің көлденең қимасы (шығыс деректері) | 0.2 mm² ... 4 mm² |
| Тарату жиілігі (қоршаған орта жағдайлары) | 500 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 60 °C |
| Қосылым атауы (Қосылым деректері, кіріс жағы) | Output side |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 110 V DC |
| Жұмыс режимі (қосылым деректері, шығыс жағы) | 100% operating factor |
| Өткізгіштің көлденең қимасы икемді (шығыс деректері) | 0.2 mm² ... 2.5 mm² |
| Сызып алу ұзындығы (қосылым деректері, кіріс жағы) | 8 mm |
| Қосылу әдісі (қосылу деректері, кіріс жағы) | Screw connection |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Орнату орны (қосылым деректері, шығыс жағы) | any |
| БҰҰ-дағы әдеттегі кіріс тогы (қоршаған орта жағдайлары) | 4.5 mA |
| Қорғаныш тізбегі/компоненті (қоршаған орта жағдайлары) | Polarity protection diode |
| Ластану дәрежесі (Қосылым деректері, шығыс жағы) | 2 |
| Асқын кернеу санаты (Қосылым деректері, шығыс жағы) | III |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -20 °C ... 70 °C |
| Құрастыру нұсқаулары (Қосылым деректері, шығыс жағы) | In rows with zero spacing |
| Стандарттар/ережелер (Қосылым деректері, шығыс жағы) | IEC 60664 |
| Сынақ кернеуінің кіріс/шығысы (қосылым деректері, шығыс жағы) | 3.5 kV AC |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері, кіріс жағы) | 24 ... 12 |
| Өткізгіштің көлденең қимасы (қосылым деректері, кіріс жағы) | 0.2 mm² ... 4 mm² |
| БҰҰ (қоршаған орта жағдайлары) бойынша кіріс кернеуінің диапазоны | 0.8 ... 1.2 |
| Үздіксіз токтың максималды шектеуіндегі кернеудің төмендеуі (кіріс деректері) | 0.9 V |
| Өткізгіштің көлденең қимасы икемді (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылым деректері, шығыс жағы) | V0 |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «0» шекті сигналын ауыстыру | ≤ 0.4 |
| БҰҰ (Қоршаған орта жағдайлары) бойынша «1» шекті сигналын ауыстыру | ≥ 0.8 |
Өнім сипаттамасы
Input solid-state relay, with indicator light and protection circuit in input and output circuit, input: 110 V DC, output: 4 - 48 V DC/max. 100 mA
