EMD-FL-RP-480

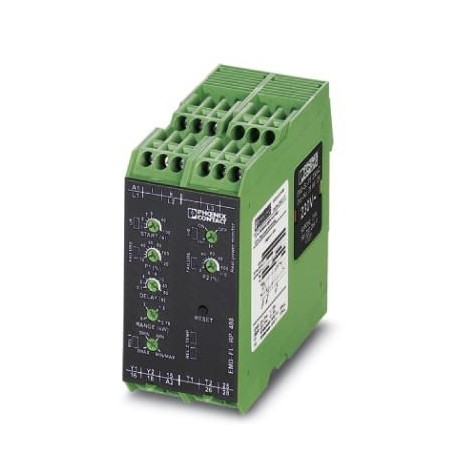

EMD-FL-RP-480 2900177 PHOENIX CONTACT Monitoring relay
$0.00USD
3012 қолжетімді
Негізгі сипаттамалар
GTIN:4046356522632
Тапсырыс кілті:2900177
Каталог беті:Page 270 (C-5-2017)
Қаптау блогы:1 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356522632 |
| Тапсырыс кілті | 2900177 |
| Каталог беті | Page 270 (C-5-2017) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | -25 °C ... 40 °C (corresponds to UL 508) |
| (Енгізілген деректер) | 1250 VA (5 A/250 V AC, module not aligned, ≥ 5 mm spacing) |
| Шыққан елі | AT (Austria) |
| Түсі (қуат көзі) | green |
| Арнайы тариф нөмірі | 85364900 |
| (Қоршаған орта жағдайлары) | 0.3 A ... 12 A (Range: 3 kW and 6 kW) |
| Шығыс сақтандырғышы (Кіріс деректері) | 5 A (fast-blow) |
| Байланыс түрі (енгізу деректері) | 2 floating PDT contacts |
| Сәйкестік (қуат көзі) | CE-compliant |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Screw connection |
| Тереңдік (негізгі коммерциялық деректер) | 113 mm |
| Қатайту моменті (Жалпы) | 1 Nm |
| Ені (негізгі коммерциялық деректер) | 45 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Биіктігі (негізгі коммерциялық деректер) | 90 mm |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Функция (Қоршаған орта жағдайлары) | Underload, overload, window, winding temperature monitoring |
| Жұмыс режимі (қуат көзі) | 100% operating factor |
| UL, АҚШ/Канада (Электрмен жабдықтау) | UL applied for |
| Орнату орны (қуат көзі) | any |
| UL, АҚШ/Канада (Қосылым деректері) | UL applied for |
| Қалпына келтіру уақыты (қоршаған орта жағдайлары) | 500 ms |
| Шығару мәні (қоршаған орта жағдайлары) | ≤ 1.8 kΩ (Relay picks up) |
| Негізгі дәлдік (қоршаған орта жағдайлары) | ± 2 % (of scale end value) |
| Асқын кернеу санаты (қуат көзі) | III, basic insulation (as per EN 50178) |
| Жауап мәні (қоршаған орта жағдайлары) | ≥ 3.6 kΩ (Relay drops out) |
| Қоректендіру кернеуінің диапазоны (байланыс жағы) | 110 V AC ... 500 V AC (see Power modules) |
| Құрастыру нұсқаулары (қуат көзі) | on standard DIN rail NS 35 in accordance with EN 60715 |
| Қайталау дәлдігі (қоршаған орта жағдайлары) | ± 2 % |
| Бір дана салмағы (қаптаманы қоспағанда) | 243.500 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 20 ... 14 |
| Орнату дәлдігі (қоршаған орта жағдайлары) | ≤ 5 % (of scale end value) |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Максималды коммутация кернеуі (кіріс деректері) | 250 V AC (in acc. with IEC 60664-1) |
| Механикалық қызмет ету мерзімі (қуат көзі) | approx. 2x 107cycles |
| Шамадан тыс жүктеме сыйымдылығы (қоршаған орта жағдайлары) | 12 A permanent |
| Өткізгіштің көлденең қимасы (жалпы) | 0.5 mm² ... 2.5 mm² |
| Максималды орнату диапазоны (қоршаған орта жағдайлары) | 10 % ... 120 % (of PN) |
| Мин. параметр диапазоны (қоршаған орта жағдайлары) | 5 % ... 110 % (of PN) |
| Номиналды оқшаулау кернеуі (қуат көзі) | 300 V (acc. to EN 50178) |
| Кіріс тогының диапазоны (қоршаған орта жағдайлары) | 0.15 A ... 6 A (Range: 0.75 kW and 1.5 kW) |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | 0 V AC ... 480 V AC (1(N) ~, single-phase load) |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.25 mm² ... 2.5 mm² |
| Корпус оқшаулағыш материалы (қуат көзі) | Polyamide PA, self-extinguishing |
| Толық суыққа төзімділік (қоршаған орта жағдайлары) | < 1.5 kΩ |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 55 °C |
| Номиналды кіріс кернеуі UN (қоршаған орта жағдайлары) | 480 V (3 N ~ 480/277 V) |
| Өткізгіштің көлденең қимасының икемді макс. (Жалпы) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Жалпы) | 0.25 mm² |
| Үзіліс рейтингі (омдық жүктеме) макс. (Кіріс деректері) | 750 VA (3 A/250 V AC, module aligned, ≤ 5 mm spacing) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 70 °C |
| Максималды температура коэффициенті (қоршаған орта жағдайлары) | ≤ 0.02 %/K |
| Жауап беру кідірісі диапазонын орнату (қоршаған орта жағдайлары) | 0.1 s ... 50 s |
| Бастау кідірісіне арналған орнату диапазоны (қоршаған орта жағдайлары) | 1 s ... 100 s |
Өнім сипаттамасы
Supervisory relay for effective power monitoring in 1 and 3-phase networks of 0...7.2 kW, low load, overload, Window, motor winding temperature, error memory, selectable supply voltage via power modul
