ELR H5-SC-230AC/500AC-9

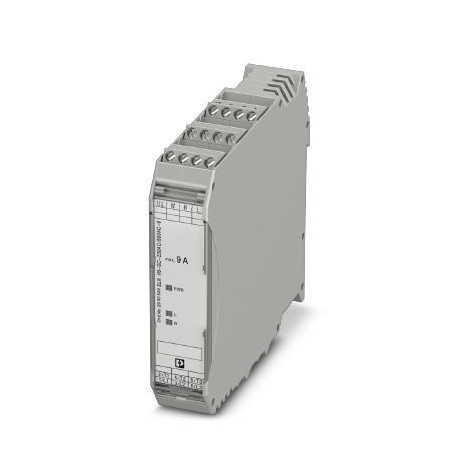

ELR H5-SC-230AC/500AC-9 2900539 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4300 қолжетімді
Негізгі сипаттамалар
GTIN:4046356526098
Тапсырыс кілті:2900539
(UL деректері):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
Каталог беті:Page 25 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356526098 |
| Тапсырыс кілті | 2900539 |
| (UL деректері) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| Каталог беті | Page 25 (C-5-2017) |
| Қаптау блогы | 1 pc |
| (Енгізілген деректер) | 6.5 A (AC-53a) |
| (Құрылғымен жабдықтау) | 85 V AC (“1” signal) |
| Айналдыру моменті (жалпы) | 0.5 Nm ... 0.6 Nm |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері 2) | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| Арнайы тариф нөмірі | 85371098 |
| Оқшаулау (UL деректері) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Белгілеу (UL деректері) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| Бұрандалы бұранда (жалпы) | M3 |
| FLA (Қосылым деректері 2) | 6.5 A (500 V AC) |
| Шығыс атауы (Кіріс деректері) | AC output |
| SCCR (Қосылым деректері 2) | 100 kA (500 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| (Бекітулер/сәйкестік) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Жалпы) | Control circuits |
| Кіріс атауы (Құрылғының берілуі) | Control input right/left |
| Жырту ұзындығы (жалпы) | 8 mm |
| Айналдыру моменті (Қосылым деректері 1) | 0.5 Nm ... 0.6 Nm |
| Қосылу әдісі (Жалпы) | Screw connection |
| Тереңдік (негізгі коммерциялық деректер) | 113.7 mm |
| Ені (негізгі коммерциялық деректер) | 22.5 mm |
| Биіктігі (негізгі коммерциялық деректер) | 106.6 mm |
| Ағып кету тогы (кіріс деректері) | 0 mA |
| Желілік жиілік (Кіріс деректері) | 50/60 Hz |
| (Оқшаулау сипаттамалары) | ISO 13849 |
| Ластану дәрежесі (UL деректері) | 2 |
| Номиналды кернеу кернеуі (UL деректері) | 4 kV |
| Асқын кернеу санаты (UL деректері) | III |
| Жүктеу ағымдағы диапазоны (енгізу деректері) | 0 A ... 9 A (see to derating) |
| Желілік жиілік (Құрылғымен жабдықтау) | 50/60 Hz |
| Қорғау түрі (енгізілетін деректер) | Surge protection |
| Бұрандалы бұранда (Қосылым деректері 1) | M3 |
| Санат коды (Қосылым деректері 2) | NLDX / NRNT |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Номиналды оқшаулау кернеуі (UL деректері) | 500 V |
| Қытай RoHS (мақұлдау/сәйкестік) | Environmentally Friendly Use Period = 50 |
| Қосылым атауы (Қосылым деректері 1) | Load circuit |
| REAch SVHC (мақұлдау/сәйкестік) | Lead 7439-92-1 |
| Ауыстыру шегі (Құрылғымен жабдықтау) | 44 V AC (“0” signal) |
| Желілік жиілік (қоршаған орта жағдайлары) | 50/60 Hz |
| Жұмыс кернеуінің диапазоны (кіріс деректері) | 42 V AC ... 550 V AC |
| Араластыру ұзындығы (Қосылым деректері 1) | 8 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 229.300 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 14 |
| Қосылу әдісі (Қосылым деректері 1) | Screw connection |
| Әдеттегі өшіру уақыты (Құрылғының қуат көзі) | < 70 ms |
| Топтық орнату (Қосылым деректері 2) | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 2.5 mm² |
| Орнату түрі (Шығыс деректерінің жүктеме шығысы) | DIN rail mounting |
| Номиналды жұмыс тогы Ie (Кіріс деректері) | 9 A (AC-51) |
| Номиналды жұмыс кернеуі Ue (Кіріс деректері) | 500 V AC |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Surge protection |
| Белгіленуі (Оқшаулау сипаттамалары) | Standards/regulations |
| Жұмыс режимі (шығыс деректерінің жүктелу шығысы) | 100% operating factor |
| Күй дисплейі (Шығарылған деректер жүктемесінің шығысы) | Yellow LED |
| Іске қосу кернеуінің диапазоны (Құрылғының қуат көзі) | 85 V AC ... 253 V AC |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 2.5 mm² |
| Номиналды іске қосу тогы (IC) (Құрылғы көзі) | 7 mA (Input type 1) |
| Номиналды іске қосу кернеуі UC (Құрылғы қорегі) | 230 V AC |
| UL сертификаты (стандарттар мен ережелер) | NLDX.E228652 |
| Орнату орны (шығыс деректерінің жүктеме шығысы) | vertical (horizontal DIN rail, motor output below) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 70 °C (observe derating) |
| Коммутация жиілігі (Шығыс деректерінің жүктеме шығысы) | ≤ 2 Hz (Load-dependent) |
| Құрастыру нұсқаулары (Шығарылым деректерінің жүктелу шығысы) | alignable, for spacing see derating |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 24 ... 14 |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.2 mm² ... 2.5 mm² |
| Басқару қорегінің кернеу диапазоны (қоршаған орта жағдайлары) | 85 V AC ... 253 V AC |
| Стандарттар/ережелер (Оқшаулау сипаттамалары) | IEC 60947-1 |
| Максималды қуат диссипациясы (Шығыс деректерінің жүктеме шығысы) | 16.1 W |
| Ең аз қуат диссипациясы (Шығыс деректерінің жүктеме шығысы) | 2.6 W |
| Жұмыс кернеуінің дисплейі (шығыс деректерінің жүктеме шығысы) | Green LED |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.2 mm² ... 2.5 mm² |
| Номиналды басқару тогы IS (Қоршаған орта жағдайлары) | 4 mA |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 230 V AC |
| IEC 60947-4-2 (Кіріс деректері) стандартына сәйкес триггер сипаттамасы | - |
Өнім сипаттамасы
Hybrid starter controller for reversing motors from 3~ AC up to 550 V AC, with 230 V AC input, 9 A output current.
