ELR H5-IES-PT-24DC/500AC-9-T

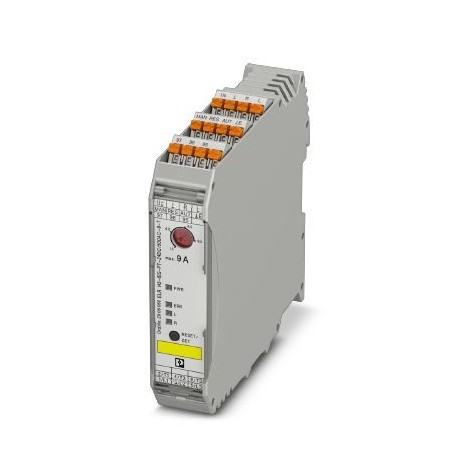

ELR H5-IES-PT-24DC/500AC-9-T 2906060 PHOENIX CONTACT Hybrid motor starter
$0.00USD
3826 қолжетімді
Негізгі сипаттамалар
GTIN:4055626024592
Тапсырыс кілті:2906060
(UL деректері):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
Қаптау блогы:1 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626024592 |
| Тапсырыс кілті | 2906060 |
| (UL деректері) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) |
| (Енгізілген деректер) | 6.5 A (AC-53a) |
| (Құрылғымен жабдықтау) | 19.2 V (“1” signal) |
| FLA (Өлшемдер) | 6.5 A (480 V AC) |
| Шыққан елі | DE (Germany) |
| SCCR (Өлшемдер) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| Арнайы тариф нөмірі | 85371098 |
| Оқшаулау (UL деректері) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Белгілеу (UL деректері) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| (Негізгі коммерциялық деректер) | Reverse polarity protection |
| Шығыс атауы (Кіріс деректері) | AC output |
| (Бекітулер/сәйкестік) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Жалпы) | Control circuits |
| Салқындату уақыты (кіріс деректері) | 20 min. |
| (Шығарылған деректер жүктемесінің шығысы) | 2 A (24 V, DC13) |
| Санат коды (өлшемдері) | NLDX / NRNT |
| Тереңдік (қоршаған орта жағдайлары) | 113.7 mm |
| Кіріс атауы (Құрылғының берілуі) | Control input right/left |
| Жырту ұзындығы (жалпы) | 10 mm |
| Ені (қоршаған орта жағдайлары) | 22.5 mm |
| Қосылу әдісі (Жалпы) | Push-in connection |
| Биіктігі (қоршаған орта жағдайлары) | 107.4 mm |
| (Стандарттар мен ережелер) | II (2) D [Ex t] [Ex p] |
| Ағып кету тогы (кіріс деректері) | 0 mA |
| Желілік жиілік (Кіріс деректері) | 50/60 Hz |
| (Оқшаулау сипаттамалары) | II (2) D [Ex t] [Ex p] |
| Ластану дәрежесі (UL деректері) | 2 |
| Номиналды кернеу кернеуі (UL деректері) | 6 kV |
| Ескерту (Шығару деректерін жүктеу шығысы) | Confirmation: floating change-over contact, signal contact |
| Асқын кернеу санаты (UL деректері) | III |
| Топтық орнату (өлшемдері) | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| Көрсеткіш (жылдамдықтан асып кету) | Red LED |
| Жүктеу ағымдағы диапазоны (енгізу деректері) | 1.5 A ... 9 A (see to derating) |
| Ауыстыру деңгейі (Құрылғымен жабдықтау) | < 5 V DC (For EMERGENCY STOP) |
| Қорғау түрі (енгізілетін деректер) | Surge protection |
| ATEX (Стандарттар мен ережелер) | II (2) G [Ex e] [Ex d] [Ex px] |
| ATEX (Оқшаулау сипаттамалары) | II (2) G [Ex e] [Ex d] [Ex px] |
| Орнату түрі (жылдамдықты арттыру) | DIN rail mounting |
| Номиналды оқшаулау кернеуі (UL деректері) | 500 V |
| Қорғаныс түрі (Құрылғымен жабдықтау) | Reverse polarity protection |
| Қытай RoHS (мақұлдау/сәйкестік) | Environmentally Friendly Use Period = 50 |
| Жұмыс режимі (жылдамдықты арттыру) | 100% operating factor |
| Күй дисплейі (жылдамдықтан асып кету) | Yellow LED |
| Ауыстыру шегі (Құрылғымен жабдықтау) | 9.6 V (“0” signal) |
| Жұмыс кернеуінің диапазоны (кіріс деректері) | 42 V AC ... 550 V AC |
| Бір дана салмағы (қаптаманы қоспағанда) | 290.000 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 14 |
| Шығыс атауы (Шығарылым деректерін жүктеу шығысы) | Acknowledge output |
| Әдеттегі өшіру уақыты (Құрылғының қуат көзі) | < 30 ms |
| Байланыс түрі (Шығару деректерін жүктеу шығысы) | 1 PDT |
| Орнату орны (жылдамдықтан асып кету) | vertical (horizontal DIN rail, motor output below) |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 2.5 mm² |
| Номиналды жұмыс тогы Ie (Кіріс деректері) | 9 A (AC-51) |
| Номиналды жұмыс кернеуі Ue (Кіріс деректері) | 500 V AC |
| Белгіленуі (Оқшаулау сипаттамалары) | Standards/regulations |
| Жауап беру уақыты (шығыс деректерінің жауап шығысы) | 2 s |
| Ауыстыру жиілігі (жылдамдықтан асып кету) | ≤ 2 Hz (Load-dependent) |
| Іске қосу кернеуінің диапазоны (Құрылғының қуат көзі) | 19.2 V DC ... 30 V DC |
| Қорғау түрі (негізгі коммерциялық деректер) | Surge protection |
| Құрастыру нұсқаулары (жылдамдықты арттыру кезіндегі өшіру) | alignable, for spacing see derating |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 2.5 mm² |
| Номиналды іске қосу тогы (IC) (Құрылғы көзі) | 5 mA |
| Номиналды іске қосу кернеуі UC (Құрылғы қорегі) | 24 V DC |
| UL сертификаты (стандарттар мен ережелер) | NLDX.E228652 |
| Шекті мәнді басқару (шығару деректерінің жауап шығысы) | > 45 A |
| Қосылым атауы (Қосылым деректері, кіріс жағы) | Load circuit |
| Максималды қуатты тарату (жылдамдықтан асып кету) | 14.6 W |
| Минималды қуат шығыны (жылдамдықтан асып кету) | 1.1 W |
| Жұмыс кернеуінің дисплейі (жылдамдықтан асып кету) | Green LED |
| Сызып алу ұзындығы (қосылым деректері, кіріс жағы) | 10 mm |
| Қосылу әдісі (қосылу деректері, кіріс жағы) | Push-in connection |
| Басқару қорегінің кернеу диапазоны (негізгі коммерциялық деректер) | 19.2 V DC ... 30 V DC |
| Стандарттар/ережелер (Оқшаулау сипаттамалары) | IEC 60947-1 |
| Қорғау дәрежесі (қосылым деректері, шығыс жағы) | IP20 |
| Номиналды басқару көзінің тогы IS (негізгі коммерциялық деректер) | 40 mA |
| EN ISO 13849 (Стандарттар мен ережелер) стандартына сәйкес санат | ≤ 3 (Safe shutdown) |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері, кіріс жағы) | 24 ... 14 |
| Өткізгіштің көлденең қимасы (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| ЕО типті емтихан сертификаты (стандарттар мен ережелер) | PTB 07 ATEX 3145 |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (негізгі коммерциялық деректер) | 24 V DC |
| Қоршаған орта температурасы (жұмыс) (Қосылым деректері, шығыс жағы) | 5 °C ... 70 °C (observe derating) |
| Өткізгіштің көлденең қимасы икемді (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| IEC 60947-4-2 (Кіріс деректері) стандартына сәйкес триггер сипаттамасы | Class 10A |
| ISO 13849 (Стандарттар мен ережелер) стандартына сәйкес өнімділік деңгейі | ≤ e (Safe shutdown) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қосылым деректері, шығыс жағы) | -40 °C ... 80 °C |
| IEC 60947-5-1 стандартына сәйкес коммутациялық сыйымдылық (Шығыс деректерінің жүктеме шығысы) | 3 A (230 V, AC15) |
| IEC 61508 (Стандарттар мен ережелер) стандартына сәйкес қауіпсіздік тұтастығы деңгейі | ≤ 3 (Safe shutdown) |
Өнім сипаттамасы
Hybrid boot controller; Functions: Engine Start Engine Reversal, Motor Protection, Emergency Stop, Increased Transient Stress Resistance; input: 24 VDC; output: 3~, 500 VAC, 9 A; Connection Type: Push
