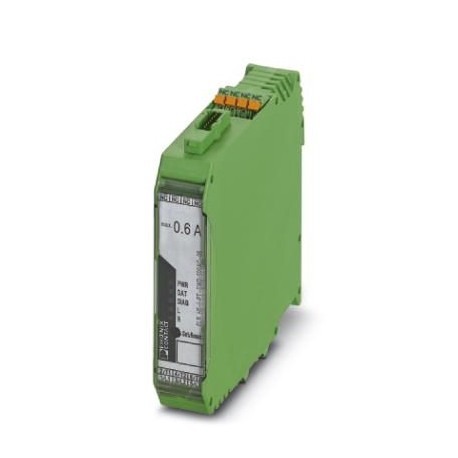

ELR H5-I-PT-SWD/500AC-06
ELR H5-I-PT-SWD/500AC-06 2905073 PHOENIX CONTACT Networkable hybrid motor starter for reversing 3~ AC motors..
$0.00USD
4134 қолжетімді
Негізгі сипаттамалар
GTIN:4046356916806
Ескерту:Made to Order (non-returnable)
(Ескерту):Reverse polarity protection
Тапсырыс кілті:2905073
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356916806 |
| Ескерту | Made to Order (non-returnable) |
| (Ескерту) | Reverse polarity protection |
| Тапсырыс кілті | 2905073 |
| (UL деректері) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| Каталог беті | Page 23 (C-5-2017) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | 30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) |
| (Құрылғымен жабдықтау) | 0.6 A (AC-53a) |
| FLA (Өлшемдер) | 0.6 A (480 V AC) |
| Шыққан елі | DE (Germany) |
| SCCR (Өлшемдер) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| Арнайы тариф нөмірі | 85371098 |
| Оқшаулау (UL деректері) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| Белгілеу (UL деректері) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| (Бекітулер/сәйкестік) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Жалпы) | Control circuits |
| Type of protection (Note) | Surge protection |
| Санат коды (өлшемдері) | NLDX / NRNT |
| Тереңдік (қоршаған орта жағдайлары) | 113.7 mm |
| Жырту ұзындығы (жалпы) | 10 mm |
| Ені (қоршаған орта жағдайлары) | 22.5 mm |
| Қосылу әдісі (Жалпы) | Push-in connection |
| Биіктігі (қоршаған орта жағдайлары) | 107.4 mm |
| Output name (Device supply) | AC output |
| (Стандарттар мен ережелер) | NRNT.E172140 |
| Cooling time (Device supply) | 20 min. (for auto reset) |
| (Оқшаулау сипаттамалары) | EN 60947-4-2 |
| Ластану дәрежесі (UL деректері) | 2 |
| Номиналды кернеу кернеуі (UL деректері) | 6 kV |
| Асқын кернеу санаты (UL деректері) | III |
| Топтық орнату (өлшемдері) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Horsepower ratings (Dimensions) | - |
| Көрсеткіш (жылдамдықтан асып кету) | Red LED |
| Leakage current (Device supply) | 0 mA |
| Желілік жиілік (Құрылғымен жабдықтау) | 50/60 Hz |
| Load current range (Device supply) | 75 mA ... 600 mA (see to derating) |
| Орнату түрі (жылдамдықты арттыру) | DIN rail mounting |
| Номиналды оқшаулау кернеуі (UL деректері) | 550 V |
| Ескертпе түрі (негізгі коммерциялық деректер) | Notes on operation |
| Қорғаныс түрі (Құрылғымен жабдықтау) | Surge protection |
| Қытай RoHS (мақұлдау/сәйкестік) | Environmentally Friendly Use Period = 50 |
| Басқару кернеуінің диапазоны (Ескерту) | 19.2 V DC ... 30 V DC |
| Жұмыс режимі (жылдамдықты арттыру) | 100% operating factor |
| Күй дисплейі (жылдамдықтан асып кету) | Yellow LED |
| Бір дана салмағы (қаптаманы қоспағанда) | 290.000 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 14 |
| Орнату орны (жылдамдықтан асып кету) | vertical (horizontal DIN rail, motor output below) |
| Rated control supply current IS (Note) | 60 mA |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 2.5 mm² |
| Operating voltage range (Device supply) | 42 V AC ... 550 V AC |
| Response time (Output data load output) | < 0.5 s |
| Белгіленуі (Оқшаулау сипаттамалары) | Standards/regulations |
| Ауыстыру жиілігі (жылдамдықтан асып кету) | ≤ 2 Hz (Load-dependent) |
| Құрастыру нұсқаулары (жылдамдықты арттыру кезіндегі өшіру) | alignable, for spacing see derating |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 2.5 mm² |
| Rated operating current Ie (Device supply) | 0.6 A (AC-51) |
| Rated operating voltage Ue (Device supply) | 500 V AC |
| UL сертификаты (стандарттар мен ережелер) | NLDX.E228652 |
| Operate threshold (Output data load output) | > 10 A |
| Қосылым атауы (Қосылым деректері, кіріс жағы) | Load circuit |
| Максималды қуатты тарату (жылдамдықтан асып кету) | 2.5 W |
| Минималды қуат шығыны (жылдамдықтан асып кету) | 0.88 W |
| Жұмыс кернеуінің дисплейі (жылдамдықтан асып кету) | Green LED |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (Ескерту) | 24 V DC |
| Сызып алу ұзындығы (қосылым деректері, кіріс жағы) | 10 mm |
| Қосылу әдісі (қосылу деректері, кіріс жағы) | Push-in connection |
| Стандарттар/ережелер (Оқшаулау сипаттамалары) | IEC 60947-1 |
| Қорғау дәрежесі (қосылым деректері, шығыс жағы) | IP20 |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері, кіріс жағы) | 24 ... 14 |
| Өткізгіштің көлденең қимасы (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жұмыс) (Қосылым деректері, шығыс жағы) | -5 °C ... 55 °C (observe derating) |
| Өткізгіштің көлденең қимасы икемді (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| Trigger characteristic in acc. with IEC 60947-4-2 (Device supply) | Class 10 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қосылым деректері, шығыс жағы) | -40 °C ... 80 °C |
