ELR H3-IES-SC-24DC/500AC-2

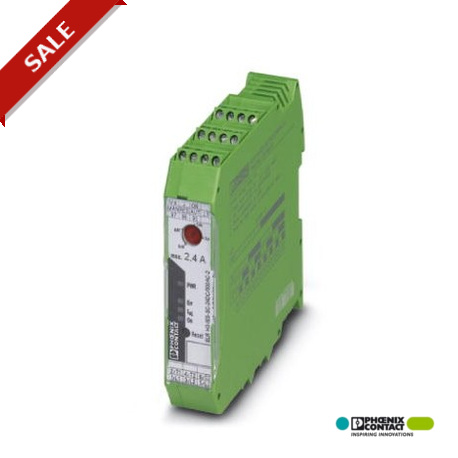

ELR H3-IES-SC- 24DC/500AC-2 2900567 PHOENIX CONTACT Hybrid motor starter for starting 3~ AC motors up to 500..
$0.00USD
4846 қолжетімді
Негізгі сипаттамалар
:Surge protection
Ескерту:Confirmation: floating change-over contact, signal contact
Тереңдік:114.5 mm
Ені:22.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Surge protection | |
| Ескерту | Confirmation: floating change-over contact, signal contact |
| Тереңдік | 114.5 mm |
| Ені | 22.5 mm |
| Биіктігі | 99 mm |
| Айналдыру моменті | 0.5 Nm ... 0.6 Nm |
| Көрсеткіш | Red LED |
| Енгізу атауы | Device supply |
| Белгілеу | Standards/regulations |
| Байланыс түрі | 1 PDT |
| Бұрандалы бұранда | M3 |
| Жұмыс режимі | 100% operating factor |
| Күйді көрсету | Yellow LED |
| Қосылым атауы | Control circuits |
| Ағып кету тогы | 0 mA |
| Ауысу деңгейі | < 5 V DC (For EMERGENCY STOP) |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Screw connection |
| Орнату орны | vertical (horizontal DIN rail, motor output below) |
| Жүктеме ағымы | 180 mA ... 2.4 A (see to derating) |
| Қорғаныш тізбегі | Protection against polarity reversal Parallel polarity protection diode |
| Коммутация жиілігі | ≤ 2 Hz (Load-dependent) |
| Ауысу шегі | 9.6 V (“0” signal) |
| Қорғау дәрежесі | IP20 |
| Құрастыру нұсқаулары | alignable, for spacing see derating |
| Стандарттар/ережелер | IEC 60947-1 |
| Әдеттегі өшіру уақыты | < 30 ms |
| Жұмыс кернеуінің диапазоны | 42 V AC ... 550 V AC |
| Жұмыс кернеуінің индикаторы | Green LED |
| Номиналды іске қосу тогы (IC) | 5 mA |
| Номиналды іске қосу кернеуі UC | 24 V DC |
| Номиналды жұмыс кернеуі Ue | 500 V AC |
| AWG өткізгішінің көлденең қимасы | 24 ... 14 |
| EN ISO 13849 стандартына сәйкес санат | 3 (Safe shutdown) |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жұмыс) | -25 °C ... 70 °C (observe derating) |
| Номиналды басқару тогы IS | 40 mA |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| AC-51 номиналды жұмыс тогы | 2.4 A |
| AC-53a номиналды жұмыс тогы | 2.4 A |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 80 °C |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі | 24 V DC |
| ISO 13849 стандартына сәйкес өнімділік деңгейі | e (Safe shutdown) |
| IEC 61508 стандартына сәйкес қауіпсіздік тұтастығы деңгейі | SIL 3 (safe shutdown) |
| IEC 60947 стандартына сәйкес триггер сипаттамасы | Class 10A |
Өнім сипаттамасы
Hybrid start controller for starting 3~ AC motors up to 500 V AC and 2.4 A output current, with a control voltage of 24 V DC, adjustable overload circuit breaker, emergency stop function up to SIL 3/P
