ELR H3-IES-PT/500AC-9-IOL

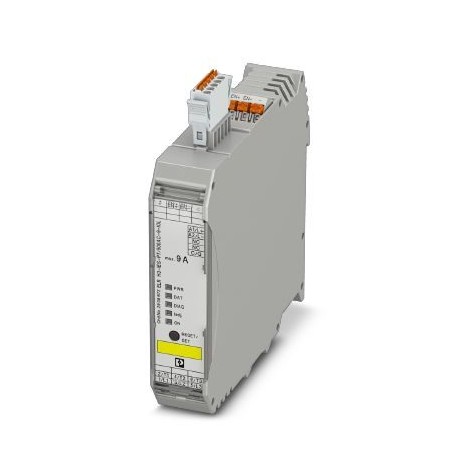

ELR H3-IES-PT/500AC-9-IOL 2908672 PHOENIX CONTACT Hybrid motor starter
$0.00USD
3578 қолжетімді
Негізгі сипаттамалар
GTIN:4055626321271
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2908672
(UL деректері):Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626321271 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2908672 |
| (UL деректері) | Safe isolation (EN 50178) in the auxiliary circuit ≤ 300 V AC |
| Каталог беті | Page 27 (C-5-2017) |
| Тереңдігі (Ескерту) | 113.7 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 22.5 mm |
| (Енгізілген деректер) | 7 A (AC-53a) |
| Биіктігі (Ескерту) | 126.8 mm |
| (Құрылғымен жабдықтау) | 19.2 V (“1” signal) |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері 2) | 5 hp (277 V AC / 480 V AC) |
| Арнайы тариф нөмірі | 85371098 |
| Оқшаулау (UL деректері) | Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC |
| (Қоршаған орта жағдайлары) | Reverse polarity protection |
| Белгілеу (UL деректері) | Isolation characteristics between the control input and control supply voltage to auxiliary circuit |
| FLA (Қосылым деректері 2) | 7.6 A (480 V AC) |
| Шығыс атауы (Кіріс деректері) | AC output |
| SCCR (Қосылым деректері 2) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| (Бекітулер/сәйкестік) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылым атауы (Жалпы) | Control circuits |
| Салқындату уақыты (кіріс деректері) | 20 min. (for auto reset) |
| Кіріс атауы (Құрылғының берілуі) | Enable input |
| Жырту ұзындығы (жалпы) | 10 mm |
| Қосылу әдісі (Жалпы) | Push-in connection |
| (Стандарттар мен ережелер) | NRNT.E172140 |
| Ағып кету тогы (кіріс деректері) | 0 mA |
| Желілік жиілік (Кіріс деректері) | 50/60 Hz |
| (Оқшаулау сипаттамалары) | ISO 13849 |
| Ластану дәрежесі (UL деректері) | 2 |
| Номиналды кернеу кернеуі (UL деректері) | 6 kV |
| Асқын кернеу санаты (UL деректері) | III |
| Көрсеткіш (жылдамдықтан асып кету) | Red LED |
| Жүктеу ағымдағы диапазоны (енгізу деректері) | 1.5 A ... 9 A (see to derating) |
| Ауыстыру деңгейі (Құрылғымен жабдықтау) | < 5 V DC (For EMERGENCY STOP) |
| Қорғау түрі (енгізілетін деректер) | Surge protection |
| Санат коды (Қосылым деректері 2) | NLDX / NRNT |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Орнату түрі (жылдамдықты арттыру) | DIN rail mounting |
| Номиналды оқшаулау кернеуі (UL деректері) | 550 V |
| Ескертпе түрі (негізгі коммерциялық деректер) | Notes on operation |
| Қытай RoHS (мақұлдау/сәйкестік) | Environmentally Friendly Use Period = 50 |
| Қосылым атауы (Қосылым деректері 1) | Load circuit |
| Жұмыс режимі (жылдамдықты арттыру) | 100% operating factor |
| REAch SVHC (мақұлдау/сәйкестік) | Lead 7439-92-1 |
| Күй дисплейі (жылдамдықтан асып кету) | Yellow LED |
| Ауыстыру шегі (Құрылғымен жабдықтау) | 9.6 V (“0” signal) |
| Жұмыс кернеуінің диапазоны (кіріс деректері) | 42 V AC ... 550 V AC |
| Араластыру ұзындығы (Қосылым деректері 1) | 10 mm |
| Бір дана салмағы (қаптаманы қоспағанда) | 282.700 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 14 |
| Қосылу әдісі (Қосылым деректері 1) | Push-in connection |
| Әдеттегі өшіру уақыты (Құрылғының қуат көзі) | < 30 ms |
| Топтық орнату (Қосылым деректері 2) | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
| Horsepower ratings (Connection data 2) | 2 hp (120 V AC / 208 V AC) |
| Орнату орны (жылдамдықтан асып кету) | vertical (horizontal DIN rail, motor output below) |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 2.5 mm² |
| Номиналды жұмыс тогы Ie (Кіріс деректері) | 9 A (AC-51) |
| Номиналды жұмыс кернеуі Ue (Кіріс деректері) | 500 V AC |
| Response time (Output data load output) | < 0.5 s |
| Қорғаныс түрі (қоршаған орта жағдайлары) | Surge protection |
| Белгіленуі (Оқшаулау сипаттамалары) | Standards/regulations |
| Ауыстыру жиілігі (жылдамдықтан асып кету) | ≤ 2 Hz (Load-dependent) |
| Іске қосу кернеуінің диапазоны (Құрылғының қуат көзі) | 19.2 V DC ... 30 V DC |
| Құрастыру нұсқаулары (жылдамдықты арттыру кезіндегі өшіру) | alignable, for spacing see derating |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 2.5 mm² |
| Номиналды іске қосу тогы (IC) (Құрылғы көзі) | 7 mA |
| Номиналды іске қосу кернеуі UC (Құрылғы қорегі) | 24 V DC |
| UL сертификаты (стандарттар мен ережелер) | NLDX.E228652 |
| Operate threshold (Output data load output) | > 60 A |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -5 °C ... 55 °C (observe derating) |
| Максималды қуатты тарату (жылдамдықтан асып кету) | 7 W |
| Минималды қуат шығыны (жылдамдықтан асып кету) | 0.88 W |
| Жұмыс кернеуінің дисплейі (жылдамдықтан асып кету) | Green LED |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері 1) | 24 ... 14 |
| Өткізгіштің көлденең қимасы (Қосылым деректері 1) | 0.2 mm² ... 2.5 mm² |
| Басқару қорегінің кернеу диапазоны (қоршаған орта жағдайлары) | 19.2 V DC ... 30 V DC |
| Стандарттар/ережелер (Оқшаулау сипаттамалары) | IEC 60947-1 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді (қосылу деректері 1) | 0.2 mm² ... 2.5 mm² |
| Номиналды басқару тогы IS (Қоршаған орта жағдайлары) | 65 mA |
| EN ISO 13849 (Стандарттар мен ережелер) стандартына сәйкес санат | ≤ 3 (Safe shutdown) |
| АҚШ-тағы номиналды басқару тізбегінің кернеуі (қоршаған орта жағдайлары) | 24 V DC |
| IEC 60947-4-2 (Кіріс деректері) стандартына сәйкес триггер сипаттамасы | Class 10A |
| ISO 13849 (Стандарттар мен ережелер) стандартына сәйкес өнімділік деңгейі | e (Safe shutdown) |
| IEC 61508 (Стандарттар мен ережелер) стандартына сәйкес қауіпсіздік тұтастығы деңгейі | ≤ 3 (Safe shutdown) |
Өнім сипаттамасы
Networkable hybrid start controller for starting 3~ AC motors up to 500 V AC and 9 A output current, with adjustable overload disconnection, emergency stop function up to SIL 3/PL e and push-in connec
