ELR H3-ES-SC- 24DC/500AC-9

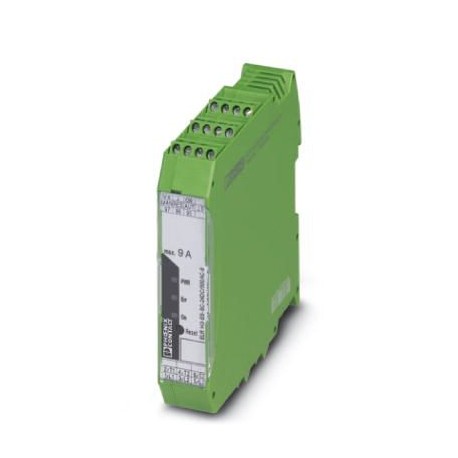

ELR H3-ES-SC- 24DC/500AC-9 2900554 PHOENIX CONTACT Hybrid motor starter
$0.00USD
4560 қолжетімді
Негізгі сипаттамалар
GTIN:4046356527767
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2900554
(UL деректері):EN 60947
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356527767 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2900554 |
| (UL деректері) | EN 60947 |
| Каталог беті | Page 183 (IF-2011) |
| Қаптау блогы | 1 pc |
| Арнайы тариф нөмірі | 85371099 |
| Оқшаулау (UL деректері) | safe isolation |
| Белгілеу (UL деректері) | Air clearances and creepage distances between the power circuits |
| Бұрандалы бұранда (жалпы) | M3 |
| (Бекітулер/сәйкестік) | 5 kA (480 V AC (fuse: 20 A RK5 (standard fault))) |
| Қосылым атауы (Жалпы) | Control circuits |
| Жырту ұзындығы (жалпы) | 8 mm |
| Қосылу әдісі (Жалпы) | Screw connection |
| Тереңдік (негізгі коммерциялық деректер) | 113.7 mm |
| Ені (негізгі коммерциялық деректер) | 22.5 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| FLA (мақұлдау/сәйкестік) | 6.5 A (480 V) |
| Биіктігі (негізгі коммерциялық деректер) | 106.6 mm |
| Ластану дәрежесі (UL деректері) | 2 |
| Номиналды кернеу кернеуі (UL деректері) | 6 kV |
| SCCR (Бекітулер/сәйкестік) | 100 kA (480 V AC (fuse: 30 A class CC/30 A class J (high fault))) |
| Асқын кернеу санаты (UL деректері) | III |
| (Қосылым деректері, шығыс жағы) | EN 60947 |
| Стандарттар/ережелер (UL деректері) | DIN EN 50178 |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Номиналды оқшаулау кернеуі (UL деректері) | 500 V |
| Жауап беру уақыты (қоршаған орта жағдайлары) | < 2 s |
| Жұмыс режимі (жылдамдықты арттыру) | 100% operating factor |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Өткізгіштің көлденең қимасы AWG (жалпы) | 24 ... 14 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Орнату орны (жылдамдықтан асып кету) | Vertical (horizontal DIN rail) |
| Жұмыс шегі (қоршаған орта жағдайлары) | > 45 A |
| Өткізгіштің көлденең қимасы (жалпы) | 0.2 mm² ... 2.5 mm² |
| Құрастыру нұсқаулары (жылдамдықты арттыру кезіндегі өшіру) | Can be aligned with spacing = 20 mm |
| Өткізгіштің көлденең қимасы икемді (жалпы) | 0.2 mm² ... 2.5 mm² |
| Белгілеу (Қосылым деректері, шығыс жағы) | Standards/regulations |
| Бұрандалы бұранда (Қосылым деректері, кіріс жағы) | M3 |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 70 °C |
| Қосылым атауы (Қосылым деректері, кіріс жағы) | Load circuit |
| Максималды қуатты тарату (жылдамдықтан асып кету) | 14.6 W |
| Минималды қуат шығыны (жылдамдықтан асып кету) | 1.1 W |
| Сызып алу ұзындығы (қосылым деректері, кіріс жағы) | 8 mm |
| Қосылу әдісі (қосылу деректері, кіріс жағы) | Screw connection |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Стандарттар/ережелер (Қосылым деректері, шығыс жағы) | DIN EN 50178 |
| EN ISO 13849 (Стандарттар/ережелер) стандартына сәйкес санат | ≤ 3 (Safe shutdown) |
| Өткізгіштің көлденең қимасы AWG (Қосылым деректері, кіріс жағы) | 24 ... 14 |
| Өткізгіштің көлденең қимасы (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (қосылым деректері, кіріс жағы) | 0.2 mm² ... 2.5 mm² |
| ISO 13849 (Стандарттар/ережелер) стандартына сәйкес өнімділік деңгейі | e (Safe shutdown) |
| IEC 61508 (Стандарттар/ережелер) стандартына сәйкес қауіпсіздік тұтастығы деңгейі | ≤ 3 (Safe shutdown) |
