Қоймада Танымал өнім
ELG-100-C350AB-3Y

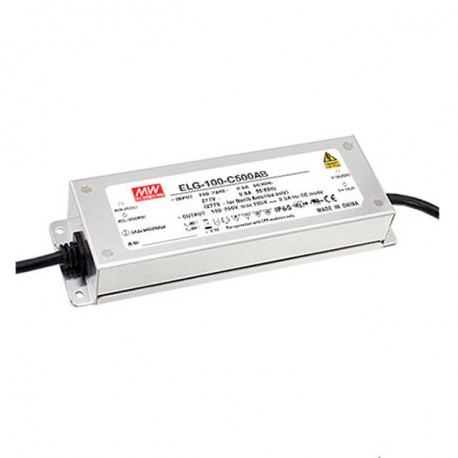

ELG-100-C350AB-3Y MEANWELL AC-DC Single output LED driver Constant current (CC) with built-in PFC, 3 wire in..
$0.00USD
4756 қолжетімді
Негізгі сипаттамалар
Аты:ELG-100-C350AB-3Y
Штат:New
Пішімдеу:Box
Сериялар:ELG-100-C-AB
Жеткізуші туралы ақпарат
MEANWELL
Өнімдер: 6448
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Аты | ELG-100-C350AB-3Y |
| Штат | New |
| Пішімдеу | Box |
| Сериялар | ELG-100-C-AB |
| Күңгірттеу | 0-10V, 1-10V, Resistance 0-100K, PWM Signal 10V |
| Мақұлдау | CCC, CE, EAC, ENEC, KCC, MM, RCM, UL |
| Қуат (Вт) | 100,10 |
| Ішкі формат | IP65 |
| Ені (мм) | 63.00 |
| Биіктігі (мм) | 35.50 |
| Айнымалы ток кірісінің макс. | 305,00 |
| Айнымалы ток кірісінің минимумы | 100,00 |
| Қолданбалар | Lighting |
| Өндіруші | MEAN WELL |
| Өнім түрі | LED Driver |
| Оқшаулау (V) | 3.750,00 |
| Ең жоғары қуат (Вт) | 100.1 |
| Кіріс қосқышы | Cable |
| Кіріс жиілігі | 50 Hz, 60 Hz |
| Ұзын/Фон | 199.00 |
| Ұзақ сипаттама | LED driver dimmable.Specially designed for powering LEDs directly in a steady stream.Format in metal boxIP65.Input range100-305Vca47-63Hz.Output in constant current350mA.Adjustable by external potentiometer (175-350mA).Range of output voltage with current mode constant143 to 286Vccaccording to demand load.Power:100,1 W.Efficiency typical:92%.Potentiometer:This model incorporates 1 external potentiometer that allows us to regulate the maximum output current.Regulation0% to 100% of the output intensity with a slider0-10V / 1-10V,a PWM signal of 10V with a frequency of 100Hz to 3KHz or resistance of 0 to 100K Ohms. With the regulation we can turn off the output, but we need a regulator 0-10V. Regulators 1-10V not arrive to give 0V do not shut down the output.Input class I with grounding.Input with 3 wires for ground.Factor corrector, power>0.95to 230vac at full load.Consumption without load <0.5 W.Operating temperature range of caseTcfrom-40ºCup+90ºC.Dimensions (Length x Width x Height):199 x 63 x 35.5 mm5 years of warranty.Manufacturer: MEAN WELL.This source is designed to work directly with leds (plates LED or COBs), not with LED strips. Must be equipment that is fed in a steady stream.This source works on a constant current when we connect the LEDs directly to have a voltage within the range of output voltage mode constant current and a working current equal to the output current. In this version AB, the output current can be adjusted byexternal potentiometerlocated in the housing of the source, in addition to having regulation 0-10V/1-10V, 10V PWM, or resistance.The series ELG are LED drivers, class I grounded.This version 3 has a ground wire on the input (3 wire). You can order versions in that it uses the chassis of the source as a connection to the earth, removing from the end of the model -3Y. For example ELG-100-C350AB.With metal housing IP65. The series ELG has a high efficiency designed for applications of public lighting, architectural, outdoor or any application of LED lighting need a driver of high quality. Approved HL Class I Division 2 for ex-zones in the US.Can be adjusted by regulatory assets or liabilities0-10Vor1-10V, signal 10V PWM of 100Hz to 3KHz or by resistance of 0 to 100KOhmios. Does not work with dimmers Triac dimmer cutting phase.(Not to be confused with regulators TRIACs, cutting phase. This driver cannot be regular with a Triac).With potentiometers assets that you can give 0V to shut down the output without the need of a switch. Dimmers 1-10V we can only reach 10% of regulation without shutting down the output. If you want to regulate the LED strips we recommend the series PWM.Compatible with any regulator 0-10V or 1-10V-market both assets and liabilities. Some compatible models tested are:MEAN WELL DAP-04S01 (compatible with any push button normally open).SIMON: 75317BJC: 5TC8 425LEGRAND: 0784 04ABB- "NIESSEN": N2260.9SIEMENS: 5TC8424EFAPEL: Model 21210LED BOX: Model LD1160188OSRAM: Model DIM MCUJUNG: Model 240-10We can put about 20 sources for each regulator. The maximum distance is 100 meters between the regulator and the driver. |
| Шығыс қосқышы | Cable |
| Кіру CA түрі | Single-phase |
| Кепілдік (жылдар) | 5,00 |
| Шыққан елі | China |
| Шығыс тогы мА | 175, 200, 250, 300, 350 |
| Минималды шығыс қарқындылығы (мА) | 350,00 |
| Шығыстың максималды қарқындылығы (мА) | 350,00 |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
LED driver dimmable.
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
