E69-2

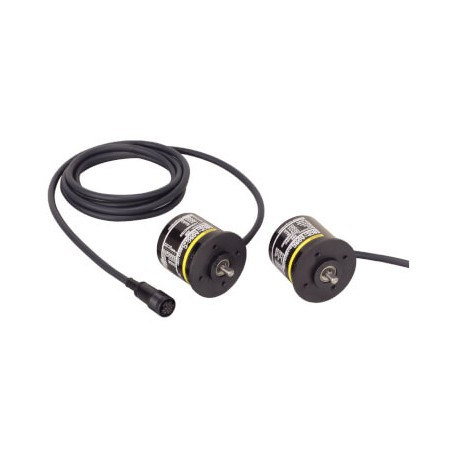

E69-2 E6C29001C 128219 OMRON Servo mounting plate except E6A2
$18.26USD
582 қолжетімді
Негізгі сипаттамалар
10 м (E6CP-A):E69-DF10
20 м (E6CP-A):E69-DF20
Аты-жөні (E6CP-A):Remarks
Логика (E6CP-A):Negative logic (high = 0, low = 1)
Жеткізуші туралы ақпарат
OMRON
Өнімдер: 41472
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 10 м (E6CP-A) | E69-DF10 |
| 20 м (E6CP-A) | E69-DF20 |
| Аты-жөні (E6CP-A) | Remarks |
| Логика (E6CP-A) | Negative logic (high = 0, low = 1) |
| Тарту күші (E6CP-A) | 19.6 N |
| Дәлдік (E6CP-A) | ±1° max. |
| Материал (E6CP-A) | Case: ABS, Main unit: PPS, Shaft: SUS416, Mounting Bracket: Galvanized iron |
| Муфталар (E6CP-A) | Provided with the E6CP-AG3C and E6CP-AG5C. |
| Элемент моделі (E6CP-A) | E6CP-AG3C |
| Қолдау көрсетілетін (E6CP-A) | E6CP-AG5C-C 256P/R 2M |
| 5-тен 12 В тұрақты ток (E6CP-A) | Open-collector output |
| Қосалқы құралдар (E6CP-A) | Coupling (excluding Connector Models), Servo Mounting Bracket,Hexagonal wrench (excluding Connector Models), Instruction manual |
| Шығыс коды (E6CP-A) | Gray code |
| 12-ден 24 В тұрақты ток (E6CP-A) | E6CP-AG5C 256P/R 2M |
| Білікке тиеу (E6CP-A) | Radial |
| Ұзартқыш кабель (E6CP-A) | 5 m |
| Шығыс сыйымдылығы (E6CP-A) | Applied voltage: 28 VDC max.Sink current: 16 mA max.Residual voltage: 0.4 V max. (at sink current of 16 mA) |
| Іске қосу моменті (E6CP-A) | 0.98 mN·m max. |
| Соққыға төзімділік (E6CP-A) | Destruction: 1,000 m/s2 3 times each in X, Y, and Z directions |
| Қосылу әдісі (E6CP-A) | Pre-wired Models (Standard cable length: 2 m) |
| Инерция моменті (E6CP-A) | 1 × 10−6 kg·m2 max. |
| Металл конструкциясы (E6CP-A) | E69-C06M |
| Диэлектрлік беріктік (E6CP-A) | 500 VAC, 50/60 Hz for 1 min between current-carrying parts and case |
| Ток шығыны1 (E6CP-A) | 90 mA max. |
| Шығыс конфигурациясы (E6CP-A) | Open-collector output |
| Қуат көзінің кернеуі (E6CP-A) | 5 VDC −5% to 12 VDC +10%, ripple (p-p): 5% max. |
| Дірілге төзімділік (E6CP-A) | Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions |
| Қорғаныс дәрежесі3 (E6CP-A) | IEC 60529 IP50 |
| Айналу бағыты (E6CP-A) | Output code incremented by CW (as viewed from the end of the shaft) |
| Оқшаулау кедергісі (E6CP-A) | 200 MΩ min. (at 500 VDC) between current-carrying parts and case |
| Салмағы (қапталған күйде) (E6CP-A) | Approx. 200 g |
| Қоршаған орта ылғалдылығының диапазоны (E6CP-A) | Operating/Storage: 35% to 85% (with no condensation) |
| Әртүрлі ұш диаметрі (E6CP-A) | E69-C610B |
| Ажыратымдылық (айналымдар) (E6CP-A) | 256 (8-bit) |
| Серво бекіту кронштейні (E6CP-A) | Provided with the product. (Three brackets in a set.) |
| Қоршаған орта температурасының диапазоны (E6CP-A) | Operating: −10 to 55°C (with no icing), Storage: −25 to 85°C (with no icing) |
| Рұқсат етілген максималды жылдамдық (E6CP-A) | 1,000 r/min |
| Максималды жауап жиілігі2 (E6CP-A) | 5 kHz |
| Шығарылымның көтерілу және төмендеу уақыттары (E6CP-A) | 1 μs max. (Control output voltage: 16 V, Load resistance: 1 kΩ, Output cable: 2 m max.) |
Өнім сипаттамасы
Servo mounting plate except E6A2
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Low-cost Encoder with Diameter of 50 mm
