DFK-PC 5/ 2-STF-SH-7,62

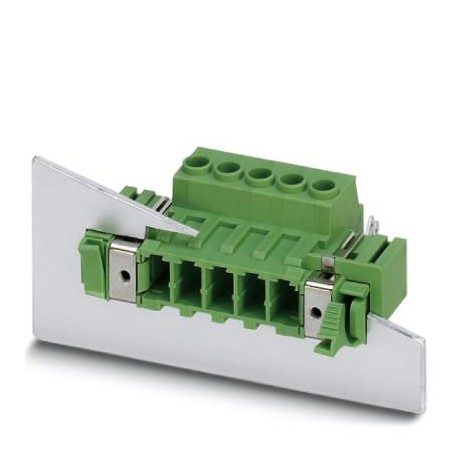

DFK-PC 5/ 2-STF-SH-7,62 1716726 PHOENIX CONTACT Feed-through plug
$6.47USD
1583 қолжетімді
Негізгі сипаттамалар
GTIN:4046356137348
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1716726
Каталог беті:Page 549 (C-1-2013)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356137348 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1716726 |
| Каталог беті | Page 549 (C-1-2013) |
| Қаптау блогы | 10 pc |
| Шыққан елі | PL (Poland) |
| Арнайы тариф нөмірі | 85366990 |
| Ең аз тапсырыс саны | 10 pc |
| Ұсыныс (негізгі коммерциялық деректер) | 7.62 mm |
| Құлыптау (негізгі коммерциялық деректер) | Screw flange |
| Айналдыру моменті (электрлік параметрлер) | 0.7 Nm ... 0.8 Nm |
| Питч (Материалдық деректер - корпус) | 7.62 mm |
| Номиналды ток (элементтің қасиеттері) | 41 A |
| Бұрандалы бұранда (негізгі коммерциялық деректер) | M3 |
| Техникалық сипаттама (қоршаған орта жағдайлары) | IEC 60664-1:2007-04 |
| Қосылатын жүйе (негізгі коммерциялық деректер) | POWER COMBICON 5 |
| Бір дана салмағы (қаптаманы қоспағанда) | 25.420 g |
| a өлшемі (Материалдық деректер - корпус) | 7.62 mm |
| Байланыс түрі (негізгі коммерциялық деректер) | Male connector |
| Ені [ w ] (Материалдық деректер - корпус) | 49.86 mm |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 26.24 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 48.95 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Screw connection with tension sleeve |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | DFK-PC 5/..-STF-SH |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 10 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 2 |
| Әлеуеттер саны (негізгі коммерциялық деректер) | 2 |
| Жетек пішінді бұранда басы (негізгі коммерциялық деректер) | Slotted Pozidriv (Z1L) |
| Қосылымдар саны (негізгі коммерциялық деректер) | 2 |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 8 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| (Ағымдағы өткізу қабілеті / деградациялық қисықтар) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Оқшаулағыш материалдар тобы (қоршаған орта жағдайлары) | I |
| Қаптама түрі (өнімнің өлшемдері) | packed in cardboard |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | Feed-through plug |
| Диаграмма (ауа саңылаулары және саңылаулар арасындағы қашықтық) | |
| Қаптамадағы дана (өнімнің өлшемдері) | 10 |
| Номиналды кернеу (II/2) (Қоршаған орта жағдайлары) | 6 kV |
| Номиналды кернеу (III/2) (Қоршаған орта жағдайлары) | 8 kV |
| Номиналды кернеу (III/3) (Қоршаған орта жағдайлары) | 8 kV |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 1000 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Номиналды оқшаулау кернеуі (II/2) (Қоршаған орта жағдайлары) | 1000 V |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 10 mm² |
| Номиналды оқшаулау кернеуі (III/2) (Қоршаған орта жағдайлары) | 1000 V |
| Номиналды оқшаулау кернеуі (III/3) (Қоршаған орта жағдайлары) | 1000 V |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C (dependent on the derating curve) |
| Номинациялық қаптама бірліктері (өнімнің өлшемдері) | Pcs. |
| Қытай RoHS (ток сыйымдылығы / деградациялық қисықтар) | Environmentally Friendly Use Period = 50 |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 6 mm² |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 10 |
| Металл бетінің жанасу аймағы (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 4 mm² |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 4 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 6 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 2.5 mm² |
Өнім сипаттамасы
Wall pass terminal, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Male, number of potentials: 2, number of rows: 1,
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
