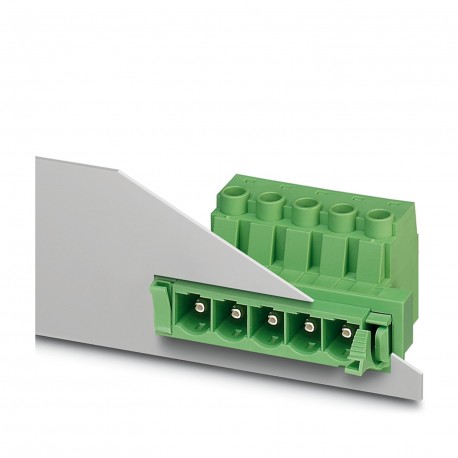

DFK-PC 16/ 2-ST-10,16 BK
DFK-PC 16/ 2-ST-10,16 BK 1078759 PHOENIX CONTACT DFK-PC 16/ 2-ST-10,16 BK 1078759
$0.00USD
3122 қолжетімді
Негізгі сипаттамалар
:0.75 mm² / flexible / > 30 N
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:Feed-through header
Ұсыныс:10.16 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.75 mm² / flexible / > 30 N | |
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | Feed-through header |
| Ұсыныс | 10.16 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 39.76 mm |
| Биіктігі [сағ] | 30.55 mm |
| Ұзындығы [л] | 56.5 mm |
| Сыпыру жылдамдығы | 1 octave/min |
| Үдеу | 5g (60.1 Hz ... 150 Hz) |
| Құлыптау түрі | without |
| Өнім желісі | COMBICON Connectors XL |
| Өнім түрі | Feed-through connector |
| Циклдер саны | 50 |
| Техникалық сипаттама | IEC 60999-1:1999-11 |
| Жолдар саны | 1 |
| Өнім тобы | DFK-PC 16/..-ST |
| Термиялық стресс | 100 °C/168 h |
| Түсі (корпус) | black (9005) |
| Орнату фланеці | without |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 01 |
| Қосқыш жүйесі | COMBICON PC 16 |
| Байланыс материалы | Cu alloy |
| Коррозиялық стресс | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Кесу ұзындығы | 12 mm |
| Қосылу әдісі | Screw connection with tension sleeve |
| Қатайту моменті | 1.7 Nm ... 1.8 Nm |
| Қаптама түрі | packed in cardboard |
| Байланысқа төзімділік | 0.5 mΩ |
| Номиналды ток IN | 76 A |
| Номиналды кернеу БҰ | 1000 V |
| Жұмыс туралы ескертпелер | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 2 |
| Номиналды кернеу (II/2) | 6 kV |
| Байланыс кедергісі R1 | 0.5 mΩ |
| Байланыс кедергісі R2 | 0.5 mΩ |
| Жетек пішінді бұранда басы | Slotted (L) |
| Номиналды көлденең қима | 16 mm² |
| Номиналды кернеу (III/2) | 8 kV |
| Номиналды кернеу (III/3) | 1000 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Байланыс қосылымының түрі | Pin |
| Беттік сипаттамалары | Electroplated silver |
| Оқшаулағыш материалдар тобы | I |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Тексерілген лауазымдар саны | 9 |
| AWG өткізгішінің көлденең қимасы | 18 ... 6 |
| Енгізу/шығару циклдары | 50 |
| Номиналды асқын кернеу (III/3) | 8 kV |
| Өткізгіштің көлденең қимасы қатты | 0.75 mm² ... 16 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (dependent on the derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 1000 V |
| Өткізгіштің көлденең қимасы икемді | 0.75 mm² ... 16 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 1000 V |
| Номиналды оқшаулау кернеуі (III/3) | 1000 V |
| ең аз ағып кету қашықтығы (II/2) | 5.5 mm |
| Қуат жиілігіне төзімді кернеу | 4.26 kV |
| ең аз сырғымалы қашықтық (III/2) | 8 mm |
| ең аз сырғымалы қашықтық (III/3) | 12.5 mm |
| Цилиндрлік өлшеуіш axb / диаметрі | 4.3 mm x 4.0 mm / 5.4 mm |
| Әр позаға шамамен беріктік. | 7 N |
| Бір позаға шамамен енгізу беріктігі. | 7 N |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Теңіз деңгейіндегі импульстік кернеуге төтеп береді | 9.8 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Silver (4 - 8 µm Ag) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Silver (4 - 8 µm Ag) |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 0.75 mm² ... 6 mm² |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.75 mm² ... 6 mm² |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 5.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 8 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 8 mm |
| Өткізгіштің розеткаға қосылу бағыты | 0 ° |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.5 mm² ... 16 mm² (Only in connection with CRIMPFOX 16 S) |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.5 mm² ... 16 mm² (Only in connection with CRIMPFOX 16 S) |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/тарту күшінің орнатылған мәні/нақты мәні | 0.75 mm² / solid / > 30 N |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 0.5 mm² ... 4 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 6 mm² |
Өнім сипаттамасы
Wall feed-through terminal, nominal section: 16 mm², color: black, nominal current: 76 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Male, number of rows: 1, number of pol
