D-LAN-19"-8

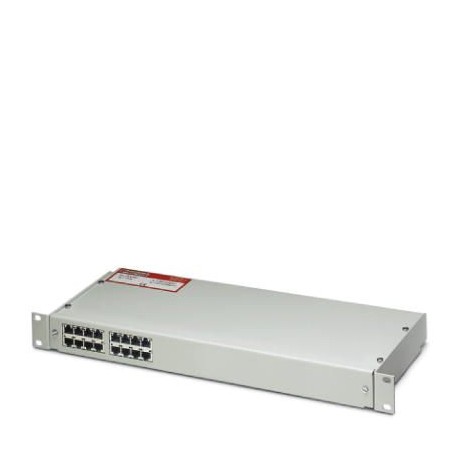

D-LAN-19"-8 2880163 PHOENIX CONTACT Surge protection device
$0.00USD
3234 қолжетімді
Негізгі сипаттамалар
GTIN:4017918962814
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2880163
(Жалпы):≤ 180 V (C1 - 500 V / 250 A (J2 OFF))
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918962814 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2880163 |
| (Жалпы) | ≤ 180 V (C1 - 500 V / 250 A (J2 OFF)) |
| Каталог беті | Page 143 (C-4-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | DIN EN 50173-1 |
| Арнайы тариф нөмірі | 85363010 |
| (Қоршаған орта жағдайлары) | IEC 60664-1 |
| Номиналды ток (жалпы) | 1.5 A (25 °C) |
| Түрі (қоршаған орта жағдайлары) | 19" rack patch module |
| Түс (қоршаған орта жағдайлары) | beige |
| Тереңдік (негізгі коммерциялық деректер) | 160 mm |
| Ені (негізгі коммерциялық деректер) | 483 mm |
| Биіктігі (негізгі коммерциялық деректер) | 44 mm |
| Сыйымдылық (желілік) (Жалпы) | typ. 20 pF |
| Қалдық ток IPE (жалпы) | ≤ 1 mA (jumper 2 unplugged) |
| Сыйымдылық (жерге сызу) (Жалпы) | typ. 1 pF |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Биіктік бірлігі (негізгі коммерциялық деректер) | 1 U |
| IEC сынақ жіктемесі (Жалпы) | C1 |
| Орнату түрі (қоршаған орта жағдайлары) | 19" rack |
| Кіріс әлсіреуі aE, sym. (Жалпы) | typ. 1 dB (≤ 100 MHz) |
| Бір дана салмағы (қаптаманы қоспағанда) | 3,119.580 g |
| Қоршау материалы (қоршаған орта жағдайлары) | Sheet steel |
| Жауап беру уақыты tA(line-line) (Жалпы) | ≤ 1 ns |
| Қосу әдісі (қорғаныс тізбегі) | RJ45 |
| Жауап беру уақыты tA(line-earth) (Жалпы) | ≤ 1 ns |
| Ең жоғары үздіксіз кернеу UC (жалпы) | 6 V DC (Core - core) |
| Стандарттар/ережелер (Қосылым деректері) | IEC 61643-21 |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Импульстік беріктік (сызықтық-сызықтық) (Жалпы) | C1 - 500 V / 250 A |
| Айқас әңгімелердің дерлік әлсіреуі (Жалпы) | typ. 36 dB (100 Ω system / 100 MHz) |
| Лауазым саны (қоршаған орта жағдайлары) | 8 |
| Жауап беру уақыты tA (сызық қалқаны) (Жалпы) | ≤ 100 ns |
| Кернеуден қорғау ақаулығы туралы хабарлама (жалпы) | none |
| Қосылу әдісі IN (қорғаныс тізбегі) | RJ45 socket |
| Импульстік беріктік (жерге сызу) (Жалпы) | C1 - 500 V / 250 A |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Қосылу әдісі OUT (қорғаныс тізбегі) | RJ45 socket |
| Қосылу технологиясы (қорғаныс тізбегі) | Network interfaces (e.g. Ethernet, Token Ring and CDDI/FDDI) |
| Стандарттар/техникалық сипаттамалар (Қосылым деректері) | IEC 61643-21 2000 |
| Импульстік беріктік (қалқан-жер) (Жалпы) | C2 (4 kV / 2 kA) |
| Кіріс (желілік) кезіндегі қалдық кернеу (жалпы) | ≤ 65 V |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| In(line-ground) кезіндегі қалдық кернеу (жалпы) | ≤ 45 V (J2 ON) |
| Жұмыс істейтін тиімді ток ICat UC (жалпы) | ≤ 1 mA |
| Қалқан-жерге қосу кезіндегі қалдық кернеу (жалпы) | ≤ 700 V |
| Кернеуден қорғау деңгейі Жоғары (желілік) (Жалпы) | ≤ 50 V (C1 - 500 V / 250 A) |
| Кернеуден қорғау деңгейі Жоғары (желілік жер) (Жалпы) | ≤ 40 V (C1 - 500 V / 250 A (J2 ON)) |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 10 kA |
| Ең жоғары үздіксіз кернеу UC(желілік-жерлеу) (Жалпы) | 68 V DC (optional: +/- 6 V DC) |
| Кернеуден қорғау деңгейі Жоғары (қалқан-жер) (Жалпы) | ≤ 800 V (with insulated housing) |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) (Жалпы) | 350 A |
| 100 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, sym. (Жалпы) | > 100 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Жалпы) | 350 A |
| Номиналды импульстік ток Ian (10/1000) мкс (сызықтық-сызықтық) (Жалпы) | 100 A |
| Номиналды импульстік тогы Ian (10/1000) мкс (жерге қосу желісі) (Жалпы) | 100 A |
| Номиналды разряд тогы In(8/20) мкс (қалқан-жер) (Жалпы) | 2.5 kA (with insulated housing) |
| 1 кВ/мкс (желілік) статикалық шығыс кернеуінің шектелуі (жалпы) | ≤ 20 V |
| 1 кВ/мкс (желілік жерге қосу) статикалық кезінде шығыс кернеуінің шектелуі (жалпы) | ≤ 30 V (J2 plugged) |
| Саңылаулар мен саңылаулар арақашықтықтарына арналған стандарттар (қоршаған орта жағдайлары) | DIN VDE 0110-1 |
| 1 кВ/мкс (қалқан-жер) статикалық кернеуіндегі шығыс кернеуінің шектелуі (жалпы) | ≤ 700 V (with insulated shield) |
Өнім сипаттамасы
19" rack with 8 surge-protected ports for data interfaces in Ethernet networks (1000Base-T), Token ring, FDDI/CDDI according to Class D/EN 50173 (CAT5e), connection to the protection module: RJ45 fema
