Қоймада Танымал өнім
CTM 1X2-12DC

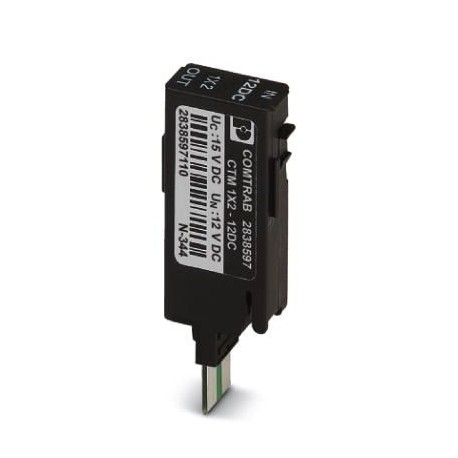

CTM 1X2- 12DC 2838597 PHOENIX CONTACT Surge protection plug
$0.00USD
3219 қолжетімді
Негізгі сипаттамалар
GTIN:4017918819743
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2838597
(Жалпы):D1 - 1 kA
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918819743 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2838597 |
| (Жалпы) | D1 - 1 kA |
| Каталог беті | Page 102 (C-4-2017) |
| Қаптау блогы | 10 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85363010 |
| (Қоршаған орта жағдайлары) | IEC 60664-1 |
| Номиналды ток (жалпы) | 380 mA AC (25 °C) |
| Түрі (қоршаған орта жағдайлары) | LSA-PLUS module |
| Түс (қоршаған орта жағдайлары) | black |
| Тереңдік (негізгі коммерциялық деректер) | 53.5 mm |
| Ені (негізгі коммерциялық деректер) | 9.5 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Биіктігі (негізгі коммерциялық деректер) | 21 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 12 V DC |
| Сыйымдылық (желілік) (Жалпы) | 1.5 nF (f=1 MHz / VR= 0 V) |
| Қалдық ток IPE (жалпы) | ≤ 2 µA |
| Тізбектей қосылған кедергі (Жалпы) | 3.3 Ω 10 % |
| VDE талаптарының класы (Жалпы) | B2 |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| IEC сынақ жіктемесі (Жалпы) | B2 |
| Орнату түрі (қоршаған орта жағдайлары) | On CT-TERMIBLOCK and LSA-PLUS disconnect strip |
| Қосылу әдісі (Қосылым деректері) | Spring contact |
| Кіріс әлсіреуі aE, sym. (Жалпы) | 0.3 dB (≤ 400 kHz) |
| Бір дана салмағы (қаптаманы қоспағанда) | 10.030 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA |
| Кіріс әлсіреуі aE, асимметрия. (Жалпы) | |
| Жауап беру уақыты tA(line-line) (Жалпы) | ≤ 1 ns |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Қосу әдісі (қорғаныс тізбегі) | can be plugged into COMTRAB-TERMIBLOCK and LSA-PLUS disconnect and switching strips |
| Жауап беру уақыты tA(line-earth) (Жалпы) | ≤ 100 ns |
| Ең жоғары үздіксіз кернеу UC (жалпы) | ± 15 V DC |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Line & Line-Earth Ground |
| Импульстік беріктік (сызықтық-сызықтық) (Жалпы) | C2 - 4 kV / 2 kA |
| Лауазым саны (қоршаған орта жағдайлары) | 2 |
| Кернеуден қорғау ақаулығы туралы хабарлама (жалпы) | none |
| Қосылу әдісі IN (қорғаныс тізбегі) | COMTRAB plug-in system |
| Импульстік беріктік (жерге сызу) (Жалпы) | C2 - 4 kV/2 kA |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Қосылу әдісі OUT (қорғаныс тізбегі) | COMTRAB plug-in system |
| Қосылу технологиясы (қорғаныс тізбегі) | LSA-PLUS |
| Кіріс (желілік) кезіндегі қалдық кернеу (жалпы) | ≤ 22 V |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 75 °C |
| In(line-ground) кезіндегі қалдық кернеу (жалпы) | ≤ 45 V |
| Жұмыс істейтін тиімді ток ICat UC (жалпы) | ≤ 5 µA |
| Кернеуден қорғау деңгейі Жоғары (желілік) (Жалпы) | ≤ 40 V (C2 - 10 kV / 5 kA) |
| Кернеуден қорғау деңгейі Жоғары (желілік жер) (Жалпы) | ≤ 700 V (C2 - 10 kV / 5 kA) |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 10 kA |
| Жалпы разряд тогы Iжалпы(10/350) мкс (Жалпы) | 2.5 kA |
| Кернеуден қорғау деңгейі Жоғары статикалық (желілік) (Жалпы) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| Кернеуден қорғау деңгейі Жоғары статикалық (жерге қосу) (Жалпы) | ≤ 45 V (C2 - 10 kV / 5 kA) |
| Стандарттар/ережелер (Қосылу, эквипотенциалды байланыс) | IEC 61643-21 |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| Айнымалы токтың өткізу қабілеті (жерге қосу) (Жалпы) | 5 A - 1 s |
| Номиналды разряд тогы In(8/20) мкс (сызықтық-сызықтық) (Жалпы) | 5 kA |
| Стандарттар/техникалық сипаттамалар (Қосылу, эквипотенциалды байланыс) | IEC 61643-21 2000 |
| 100 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, sym. (Жалпы) | 1.2 MHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Жалпы) | 5 kA |
| Номиналды импульстік ток Ian (10/1000) мкс (сызықтық-сызықтық) (Жалпы) | 100 A |
| Ian (10/1000) мкс (сызықтық) қалдық кернеу (жалпы) | ≤ 25 V |
| Номиналды импульстік тогы Ian (10/1000) мкс (жерге қосу желісі) (Жалпы) | 100 A |
| Ian (10/1000) мкс (жерге қосу желісі) бар қалдық кернеу (жалпы) | ≤ 25 V |
| Импульстік разряд тогы Iimp(10/350) мкс (жерге қосу желісі) (Жалпы) | 1 kA |
| 1 кВ/мкс (желілік) күрт өсу кезіндегі шығыс кернеуінің шектелуі (жалпы) | ≤ 45 V |
| 1 кВ/мкс (желілік-жерлеу) күрт өсу кезіндегі шығыс кернеуінің шектелуі (Жалпы) | ≤ 700 V |
| 1 кВ/мкс (желілік) статикалық шығыс кернеуінің шектелуі (жалпы) | ≤ 25 V |
| 1 кВ/мкс (желілік жерге қосу) статикалық кезінде шығыс кернеуінің шектелуі (жалпы) | ≤ 700 V |
| Саңылаулар мен саңылаулар арақашықтықтарына арналған стандарттар (қоршаған орта жағдайлары) | DIN VDE 0110-1 |
| Максималды разряд тогы Imax(8/20) мкс максимум (жерге қосу желісі) (Жалпы) | 10 kA (in total) |
| Аррестер бағдарламалық жасақтама нұсқасынан CHECKMASTER көмегімен тексерілуі мүмкін: (Қоршаған орта жағдайлары) | From SW rev. 1.10 |
Өнім сипаттамасы
LSA-PLUS plug-in protection with 2-wire single-circuit protection for signal circuits without ground potential. Rated voltage: 12 V DC
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
