Қоймада Танымал өнім
CC 2,5/ 4-G-5,08 P20THRR32

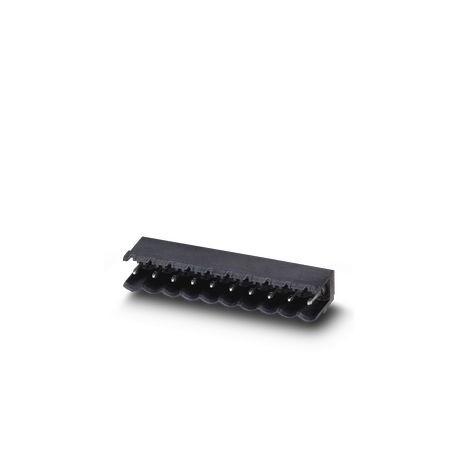

CC 2,5/ 4-G-5,08 P20THRR32 1507776 PHOENIX CONTACT Printed circuit board base housing, nominal section: 2.5 ..
$1.18USD
8524 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Ұсыныс:5.08 mm
Нәтиже:Test passed
Амплитуда:0.35 mm (10 Hz ... 60.1 Hz)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс | 5.08 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| ESD деңгейі | (D) electrostatically conductive |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 19.92 mm |
| Биіктігі [сағ] | 10.6 mm |
| Ұзындығы [л] | 12 mm |
| Бекіту орналасуы | Linear pinning |
| Сыпыру жылдамдығы | 1 octave/min |
| Өнім желісі | COMBICON Connectors M |
| Өнім түрі | PCB headers |
| Тесік диаметрі | 1.6 mm |
| Орнату түрі | THR soldering |
| Циклдер саны | 25 |
| Техникалық сипаттама | IEC 60512-1-1:2002-02 |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | 1 x 1 mm |
| Өнім тобы | CC 2,5/..-G |
| Термиялық стресс | 100 °C/168 h |
| [W] таспа ені | 32 mm |
| Түсі (корпус) | black (9005) |
| Байланыс материалы | Cu alloy |
| Коррозиялық стресс | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Орнатылған биіктік | 8.6 mm |
| Қаптама түрі | 32 mm wide tape |
| [A] катушка диаметрі | 330 mm |
| Байланысқа төзімділік | 1.3 mΩ |
| Номиналды ток IN | 12 A |
| Номиналды кернеу БҰ | 320 V |
| Жұмыс туралы ескертпелер | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Оқшаулағыш материал | LCP |
| Лауазым саны | 4 |
| Сыртқы қаптама түрі | Transparent-Bag |
| Номиналды кернеу (II/2) | 4 kV |
| Байланыс кедергісі R1 | 1.3 mΩ |
| Байланыс кедергісі R2 | 1.4 mΩ |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 250 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 2 mm |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Беттік сипаттамалары | Tin-plated |
| Оқшаулағыш материалдар тобы | IIIa |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 175 |
| Тексерілген лауазымдар саны | 12 |
| Енгізу/шығару циклдары | 25 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| [W2] катушканың жалпы өлшемі | 38.4 mm |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (dependent on the derating curve) |
| Дәнекерлеу процестеріне арналған мәліметтер | Processing using reflow processes in compliance with IEC 60068-2-58 or DIN EN 61760-1 (latest version)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| Номиналды оқшаулау кернеуі (II/2) | 400 V |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| ең аз ағып кету қашықтығы (II/2) | 4 mm |
| Қуат жиілігіне төзімді кернеу | 2.21 kV |
| ең аз сырғымалы қашықтық (III/2) | 3.2 mm |
| ең аз сырғымалы қашықтық (III/3) | 4 mm |
| Әр позаға шамамен беріктік. | 6 N |
| Бір позаға шамамен енгізу беріктігі. | 8 N |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Теңіз деңгейіндегі импульстік кернеуге төтеп береді | 4.8 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (3 - 5 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 175 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (3 - 5 µm Sn) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (1.3 - 3 µm Ni) |
| Қосылымда контакт ұстағышыТалаптар > 20 N | Test passed |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) | Nickel (1.3 - 3 µm Ni) |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 3 mm |
Өнім сипаттамасы
PCB base housing, nominal cross-section: 2.5 mm², colour: black, nominal current: 12 A, nominal voltage (III/2): 320 V, surface contacts: Tin, contact connection type: Male, number of rows: 1, number
