CB E1 24DC/4A S-R P

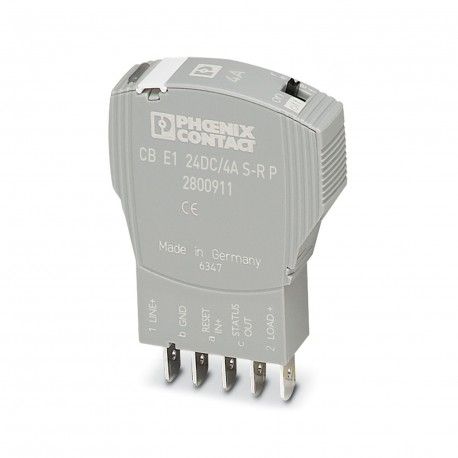

CB E1 24DC/4A S-R P 2800911 PHOENIX CONTACT Electronic device circuit breaker
$0.00USD
4531 қолжетімді
Негізгі сипаттамалар
:18 V DC ... 30 V DC
Сақтандырғыш:electronic
Ескерту:Interference emission
Түрі:Male
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 18 V DC ... 30 V DC | |
| Сақтандырғыш | electronic |
| Ескерту | Interference emission |
| Түрі | Male |
| Түс | gray (RAL 7042) |
| Тереңдік | 52 mm |
| Ені | 12.3 mm |
| Биіктігі | 45 mm |
| Жалпы | When mounted in rows without convection cooling, the nominal device current should only be led to a maximum of 80% due to the thermal effect during continuous operation (100% operating factor).Special precautionary measures must be taken in systems or machines, to prevent components from restarting (e.g., use of a safety PLC).Parallel connection of multiple circuit breakers is not permitted. |
| Вольтаж | < 3 V DC (Low state) |
| Өнім түрі | Device circuit breakers |
| Импульс ұзындығы | min. 20 ms |
| Кернеудің төмендеуі | 100 mV (at IN) |
| Ылғалдылық сынағы | 96 h, 95 % RH, 40 °C |
| Орнату түрі | on base element |
| Өшіру уақыты | 200 ms (see time/current characteristic curve) |
| Анықтау | UL Listed UL 508 |
| Шығыс тогы | max. 0.2 A (Short-circuit-proof) |
| Шығыс кернеуі | 24 V DC |
| Өнім тобы | CB E |
| Арналар саны | 1 |
| Қосу кідірісі | typ. 2 ms |
| Сындыру әдісі | E (electronic) |
| Мақаланы қайта қарау | 03 |
| Қосылу әдісі | pluggable |
| Қауіпсіз элемент | 6 A DC |
| Жұмыс кернеуі | 24 V DC |
| Қуаттың таралуы | 0.66 W (Nominal operation) |
| Номиналды ток IN | 4 A |
| Ағымдағы тұтыну | typ. 2.6 mA (at 24 V DC) |
| Ластану дәрежесі | 2 |
| Диэлектрлік беріктік | max. 30 V DC (Load circuit) |
| Өлшемдік сурет | |
| Кіріс кернеуінің диапазоны | 7 V DC ... 30 V DC (Reset with falling edge) |
| Лауазым саны | 1 |
| Номиналды кернеу | 0.5 kV |
| Қорғау дәрежесі | IP30 (Actuation area) |
| Максималды сыйымдылық жүктемесі | 20000 µF |
| Қажетті қосалқы сақтандырғыш | not required, integrated failsafe element |
| Стандартты белгілеу | EMV |
| Температураны төмендету | 4 A (at 50 °C) |
| Модульдің толық тереңдігі | 77.3 mm |
| Модульдің толық ені | 12.3 mm |
| Діріл (жұмыс) | 3g (according to IEC 60068-2-6, Test Fc) |
| Модульдің толық биіктігі | 90 mm |
| Байланыс қосылымының түрі | Positive-switching signal output |
| Төмен кернеуді өшіру | < 14 V (typ. OFF) |
| Стандарттар/техникалық сипаттамалар | EN 61000-6-3 |
| Белсенді ток шектеуі | typ. 1.25 x IN |
| Тұйық тізбек тогы I0 | typ. 8 mA (When switched on) |
| MTBF (IEC 61709, SN 29500) | 8320000 h (at 25 °C with 80 % load) |
| Қоршаған орта температурасы (жұмыс) | -25 °C ... 50 °C (non-condensing) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V-0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
Өнім сипаттамасы
Interruption. Protec. Electronic, 1-pole, active current limiter, status output and reset input, connector for base element.
