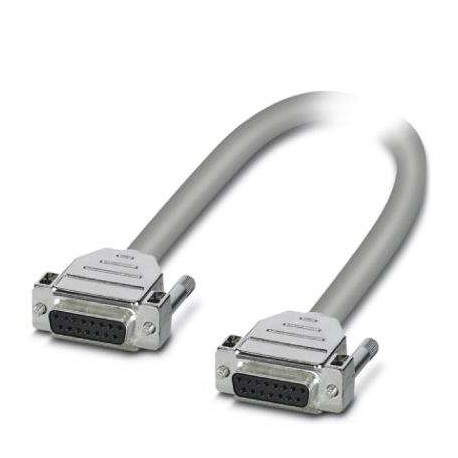

CABLE-D15SUB/B/B/HF/S/ 1,0M
CABLE-D15SUB/B/B/HF/S/ 1,0M 1066597 PHOENIX CONTACT Assembled, shielded, halogen-free round cable connection..
$0.00USD
4382 қолжетімді
Негізгі сипаттамалар
GTIN:4055626732473
Тапсырыс кілті:1066597
(Сызбалар):≥ IP54 (Installation location)
Каталог беті:Page 573 (C-5-2019)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626732473 |
| Тапсырыс кілті | 1066597 |
| (Сызбалар) | ≥ IP54 (Installation location) |
| Каталог беті | Page 573 (C-5-2019) |
| Қаптау блогы | 1 |
| (Түс коды) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Айналдыру моменті (жалпы) | 0.2 Nm |
| ETIM 5.0 (eCl@ss) | EC000237 |
| ETIM 6.0 (eCl@ss) | EC000237 |
| ETIM 7.0 (eCl@ss) | EC000237 |
| (Қосылым деректері 2) | IEC 60332-3-22 |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | Tinned copper braided shield |
| Бұрандалы бұранда (жалпы) | UNC 4-40 |
| (Қолдау көрсетілетін контроллер) | D-SUB15 (15) = D-SUB15 (15) = white-yellow |
| Қытай RoHS (түс коды) | Environmentally Friendly Use Period = 50 |
| Айналдыру моменті (қосылым деректері) | 0.2 Nm |
| Қосылым атауы (Жалпы) | Field level |
| Қосылу әдісі (Жалпы) | D-SUB socket strip |
| Максималды биіктік (сызбалар) | ≤ 2000 m |
| eCl@ss 5.0 (Жіктеулер) | 27242200 |
| eCl@ss 5.1 (Жіктеулер) | 27242200 |
| eCl@ss 6.0 (Жіктеулер) | 27249200 |
| eCl@ss 7.0 (Жіктеулер) | 27249205 |
| eCl@ss 8.0 (Жіктеулер) | 27249205 |
| eCl@ss 9.0 (Жіктеулер) | 27242220 |
| Лауазым саны (жалпы) | 15 |
| Оқшаулау (Қосылым деректері 2) | Functional insulation |
| Бұрандалы бұранда (Қосылым деректері) | UNC 4-40 |
| Қорғаныс (қоршаған орта жағдайлары) | yes |
| Қорғаныс дәрежесі (сызбалар) | IP20 |
| Белгілеу (Қосылым деректері 2) | Air clearances and creepage distances |
| Қосылымдар саны (жалпы) | 1 |
| Қосылым атауы (Қосылым деректері) | Controller level |
| Иілу циклдары (қоршаған орта жағдайлары) | 5000 (at a radius of ≥ 15x outside diameter) |
| Қосылу әдісі (Қосылым деректері) | D-SUB socket strip |
| Жалынға төзімділік (Қосылым деректері 2) | IEC 60332-1-2 |
| Кабель ұзындығы (қоршаған орта жағдайлары) | 1 m |
| Ластану дәрежесі (Қосылым деректері 2) | 2 |
| Кабель кедергісі (қоршаған орта жағдайлары) | ≤ 80 Ω/km (at 20 °C) |
| Енгізу/шығару циклдары (Жалпы) | > 200 |
| Лауазым саны (Қосылым деректері) | 15 |
| Майға төзімділік (Қосылым деректері 2) | against occasional splashes |
| Бақылаушы (стандарттар мен ережелер) | universal |
| Бензинге төзімділік (Қосылым деректері 2) | against occasional splashes |
| Қосылымдар саны (Қосылым деректері) | 1 |
| Номиналды кернеу (Қосылым деректері 2) | 1.2 kV |
| Асқын кернеу санаты (Қосылым деректері 2) | II |
| Стандарттар/ережелер (Қосылым деректері 2) | DIN EN 50178 |
| Қоршаған орта температурасы (жұмыс) (сызбалар) | -40 °C ... 70 °C (fixed installation) |
| Бір сым, материал (қоршаған орта жағдайлары) | Cu uninsulated |
| Сыртқы қабық, түсі (қоршаған орта жағдайлары) | gray |
| Номиналды жұмыс режимі (қоршаған орта жағдайлары) | 100% operating factor |
| Сыртқы қабық, материал (қоршаған орта жағдайлары) | Halogen-free sheath |
| Сыртқы кабель диаметрі (қоршаған орта жағдайлары) | 7.9 mm ±0.5 mm |
| Номиналды оқшаулау кернеуі (Қосылым деректері 2) | 125 V |
| Енгізу/шығару циклдары (Қосылым деректері) | > 200 |
| Бір сым, көлденең қима (қоршаған орта жағдайлары) | 0.25 mm² |
| Кабель оқшаулау кедергісі (қоршаған орта жағдайлары) | ≥ 20 MΩ/km (at 20 °C) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (сызбалар) | -40 °C ... 80 °C |
| Сым диаметрі, оқшаулағышымен (қоршаған орта жағдайлары) | 1.2 mm ±0.05 mm |
| Бір сым, көлденең қимасы [AWG] (Қоршаған орта жағдайлары) | 24 |
| Бір сым, литц сымдарының саны (қоршаған орта жағдайлары) | 14 |
| Максималды рұқсат етілген жұмыс кернеуі (қоршаған орта жағдайлары) | 25 V AC |
| Әрбір жолдағы максималды ток өткізу қабілеті (қоршаған орта жағдайлары) | 2 A (50 °C) |
| Ең кіші иілу радиусы, бекітілген орнату (қоршаған орта жағдайлары) | 67 mm |
| Ең кіші иілу радиусы, жылжымалы орнату (қоршаған орта жағдайлары) | 126 mm |
| 1-қосқыш = 2-қосқыш (міндетті емес) = сым түсі (қолдау көрсетілетін контроллер) | D-SUB15 (1) = D-SUB15 (1) = white |
Өнім сипаттамасы
Ready-made, shielded and halogen-free round cable; Connection 1: Female connection D-SUB (1x 15-poles); Connection 2: Female connection D-SUB (1x 15-poles); Cable length: 1 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
DiagramMaximum permissible current per path in uncoiled state
