C-SAT-BOX

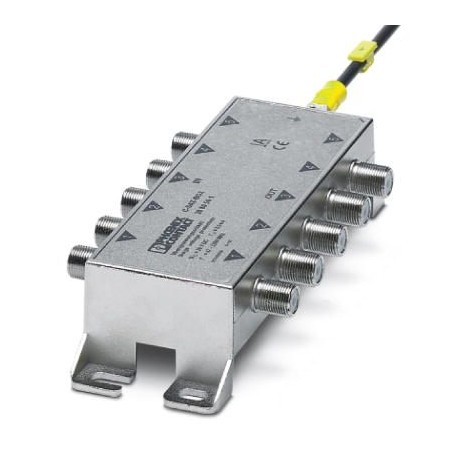

C-SAT-BOX 2880561 PHOENIX CONTACT Surge protection device
$0.00USD
4362 қолжетімді
Негізгі сипаттамалар
GTIN:4046356048941
Тапсырыс кілті:2880561
(Жалпы):D1 - 5 kA
Каталог беті:Page 180 (C-4-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356048941 |
| Тапсырыс кілті | 2880561 |
| (Жалпы) | D1 - 5 kA |
| Каталог беті | Page 180 (C-4-2017) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85363010 |
| (Қоршаған орта жағдайлары) | DIN VDE 0110-1 |
| Биіктік (өлшемдер) | ≤ 4000 m (amsl (above mean sea level)) |
| Номиналды ток (жалпы) | 400 mA |
| Жиілік диапазоны (Жалпы) | 47 MHz ... 2.5 GHz |
| Түрі (қоршаған орта жағдайлары) | Housing for surface mounting |
| Түс (қоршаған орта жағдайлары) | silver |
| Тереңдік (негізгі коммерциялық деректер) | 71.5 mm |
| Ені (негізгі коммерциялық деректер) | 144.9 mm |
| Биіктігі (негізгі коммерциялық деректер) | 31.5 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 14 V DC (vertical) |
| Қалдық ток IPE (жалпы) | ≤ 2 µA (per channel) |
| Тізбектей қосылған кедергі (Жалпы) | 3.3 Ω ±20 % |
| Тізбектей жалғанған индуктивтілік (жалпы) | typ. 5 µH (f = 10 kHz) |
| Қорғаныс дәрежесі (өлшемдері) | IP40 |
| IEC сынақ жіктемесі (Жалпы) | B2 |
| Орнату түрі (қоршаған орта жағдайлары) | Screw mounting |
| Қосылу әдісі (Қосылым деректері) | Screw connection |
| (Қосылу, эквипотенциалды байланыс) | EN 50083-2 CLASS-A |
| Бір дана салмағы (қаптаманы қоспағанда) | 228.240 g |
| Қоршау материалы (қоршаған орта жағдайлары) | Zinc die-cast |
| Кіріс әлсіреуі aE, асимметрия. (Жалпы) | ≤ 1 dB (5 MHz ... 2,2 GHz / 75 Ω) |
| Қосу әдісі (қорғаныс тізбегі) | F connector |
| Ең жоғары үздіксіз кернеу UC (жалпы) | 20 V DC |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | Line-Shield/Earth Ground |
| Айқас әңгімелердің дерлік әлсіреуі (Жалпы) | ≥ 40 dB (5 MHz ... 2,4 GHz / 75 Ω) |
| Лауазым саны (қоршаған орта жағдайлары) | 5 |
| Жауап беру уақыты tA (сызық қалқаны) (Жалпы) | ≤ 1 ns |
| Кернеуден қорғау ақаулығы туралы хабарлама (жалпы) | none |
| Қосылу әдісі IN (қорғаныс тізбегі) | F connector, female |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Қосылу әдісі OUT (қорғаныс тізбегі) | F connector, female |
| Импульстік беріктік (сызықтық қалқан) (Жалпы) | B2 - 4 kV/100 A |
| Импульстік беріктік (қалқан-жер) (Жалпы) | C2 - 10 kA |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 55 °C |
| Жұмыс істейтін тиімді ток ICat UC (жалпы) | ≤ 2 µA (per channel) |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 10 kA |
| Кернеуден қорғау деңгейі Жоғары (желілік қалқан) (Жалпы) | ≤ 500 V (C2 - 4 kV / 2 kA) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Стандарттар/техникалық сипаттамалар (Қосылу, эквипотенциалды байланыс) | IEC 61643-21 2000 + A1:2008 + A2:2012 |
| Номиналды разряд тогы In(8/20) мкс (сызық қалқаны) (Жалпы) | 2.5 kA |
| Номиналды импульстік тогы Ian (10/700) мкс (Core-Shield) (Жалпы) | 100 A |
| Номиналды импульстік тогы Ian (10/1000) мкс (Core-Shield) (Жалпы) | 100 A |
| Саңылаулар мен саңылаулар арақашықтықтарына арналған стандарттар (қоршаған орта жағдайлары) | IEC 60664-1 |
| 1 кВ/мкс (желілік қалқан) статикалық кернеудегі шығыс кернеуінің шектелуі (жалпы) | ≤ 80 V |
| Максималды разряд тогы Imax(8/20) мкс максимум (сызық қалқаны) (Жалпы) | 2.5 kA |
| 75 Ом жүйесіндегі (жалпы) асимметриялық (қалқан) кесу жиілігі fg (3 дБ) | > 2.5 GHz |
Өнім сипаттамасы
Surge protection for antenna splitters in satellite installations. IN and OUT via F connectors, 5 channels for signals from satellite installations and terrestrial antennas, grounding on the outside o
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
