BLT-T2-1S-320-UT

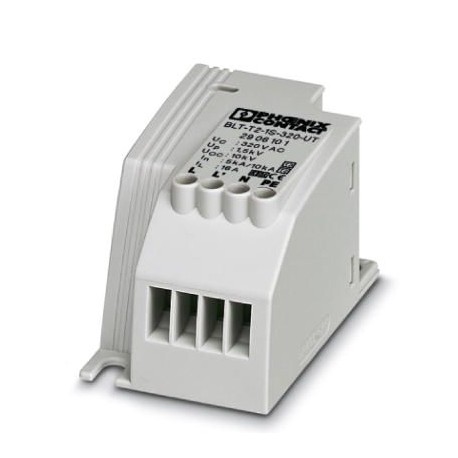

BLT-T2-1S-320-UT 2906101 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3668 қолжетімді
Негізгі сипаттамалар
GTIN:4055626058085
Тапсырыс кілті:2906101
(Жалпы):1505 V AC (200 ms / withstand mode)
Каталог беті:Page 69 (C-4-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626058085 |
| Тапсырыс кілті | 2906101 |
| (Жалпы) | 1505 V AC (200 ms / withstand mode) |
| Каталог беті | Page 69 (C-4-2017) |
| Қаптау блогы | 10 pc |
| Шыққан елі | CN (China) |
| (Қосылым деректері) | EN 61643-11 2012 |
| Арнайы тариф нөмірі | 85363030 |
| (Қоршаған орта жағдайлары) | N-PE |
| Биіктік (өлшемдер) | ≤ 2000 m (amsl (above mean sea level)) |
| Ең аз тапсырыс саны | 10 pc |
| Түрі (қоршаған орта жағдайлары) | Installation module |
| Түс (қоршаған орта жағдайлары) | light grey RAL 7035 |
| Тереңдік (негізгі коммерциялық деректер) | 34 mm |
| Ені (негізгі коммерциялық деректер) | 36.5 mm |
| EN түрі (Қоршаған орта жағдайлары) | T2 / T3 |
| Биіктігі (негізгі коммерциялық деректер) | 56 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 100 V AC ... 277 V AC (TN-S) |
| Біріктірілген толқынды UOC (Жалпы) | 10 kV |
| Номиналды жиілік fN (Жалпы) | 50 Hz (60 Hz) |
| Қалдық ток IPE (жалпы) | ≤ 5 µA |
| Номиналды жүктеме тогы IL (Жалпы) | 16 A |
| Жауап беру уақыты tA(LN) (Жалпы) | ≤ 25 ns |
| Жауап беру уақыты tA(N-PE) (Жалпы) | ≤ 100 ns |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Бұрандалы бұранда (қорғаныс тізбегі) | M3 |
| UT(LN) кезіндегі TOV мінез-құлқы (жалпы) | 400 V AC (5 s / withstand mode) |
| Орнату түрі (қоршаған орта жағдайлары) | 4 mm screw |
| UT(L-PE) кезіндегі TOV мінез-құлқы (жалпы) | 528 V AC (5 s / withstand mode) |
| UT(N-PE) кезіндегі TOV мінез-құлқы (жалпы) | 1200 V AC |
| Қалдық кернеу Ures (LN) (жалпы) | ≤ 1.3 kV (at In) |
| Бір дана салмағы (қаптаманы қоспағанда) | 44.840 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6.6 |
| Қорғаныс класы (қоршаған орта жағдайлары) | I |
| Қосу әдісі (қорғаныс тізбегі) | Screw terminal blocks |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Қатайту моменті (қорғаныс тізбегі) | 0.6 Nm |
| Қорғаныс режимі (қоршаған орта жағдайлары) | L-N |
| Стандарттар/ережелер (Қосылым деректері) | IEC 61643-11 2011 |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 2 |
| Кернеуден қорғау деңгейі жоғары (LN) (жалпы) | ≤ 1.3 kV |
| Кернеуден қорғау деңгейі жоғары (L-PE) (Жалпы) | ≤ 1.5 kV |
| Кернеуден қорғау деңгейі жоғары (N-PE) (Жалпы) | ≤ 1.4 kV |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 80 °C |
| IEC қуат көзі жүйесі (қоршаған орта жағдайлары) | TN-S |
| IEC сынақ жіктемесі (қоршаған орта жағдайлары) | II / III |
| Қысқа тұйықталу тогының рейтингі ISCCR (Жалпы) | 3 kA |
| Тармақ сымдары бар максималды резервтік сақтандырғыш (Жалпы) | 16 A (MCB B/C) |
| Максималды үздіксіз кернеу UC(N-PE) (Жалпы) | 305 V AC |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % |
| Өткізгіштің көлденең қимасы (қорғаныс тізбегі) | 0.2 mm² ... 4 mm² |
| Жалпы разряд тогы Iжалпы(8/20) мкс (Жалпы) | 20 kA |
| Ағымдағы үзіліс рейтингін қадағалаңыз Ifi(N-PE) (Жалпы) | 100 A (305 V AC) |
| Кернеуден қорғау ақаулығы туралы хабарлама (қоршаған орта жағдайлары) | optical |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді (қорғаныс тізбегі) | 0.2 mm² ... 2.5 mm² |
| V-типті өткізгіш сымдары бар максималды резервтік сақтандырғыш (Жалпы) | 16 A (MCB B/C) |
| Ең жоғары үздіксіз жұмыс кернеуі UC(LN) (Жалпы) | 320 V AC |
| Номиналды разряд тогы In(8/20) мкс (LN) (Жалпы) | 5 kA |
| Ең жоғары үздіксіз жұмыс кернеуі UC(L-PE) (Жалпы) | 305 V AC |
| Номиналды разряд тогы In(8/20) мкс (L-PE) (Жалпы) | 5 kA |
| Номиналды разряд тогы In(8/20) мкс (N-PE) (Жалпы) | 10 kA |
| Максималды разряд тогы Imax(8/20) мкс (LN) (Жалпы) | 10 kA |
| Максималды разряд тогы Imax(8/20) мкс (L-PE) (Жалпы) | 10 kA |
| Максималды разряд тогы Imax(8/20) мкс (N-PE) (Жалпы) | 20 kA |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| 2 conductors with same cross section, solid max. (Protective circuit) | 1.5 mm² |
| 2 conductors with same cross section, solid min. (Protective circuit) | 0.2 mm² |
| 2 conductors with same cross section, stranded max. (Protective circuit) | 1.5 mm² |
| 2 conductors with same cross section, stranded min. (Protective circuit) | 0.2 mm² |
Өнім сипаттамасы
Type 2 surge arrester for universal mounting on lights, cable junction boxes, installation boxes, wall channels, underfloor installations or directly on terminal equipment. Special for insulation prot
