BCH-500HF-5 GN

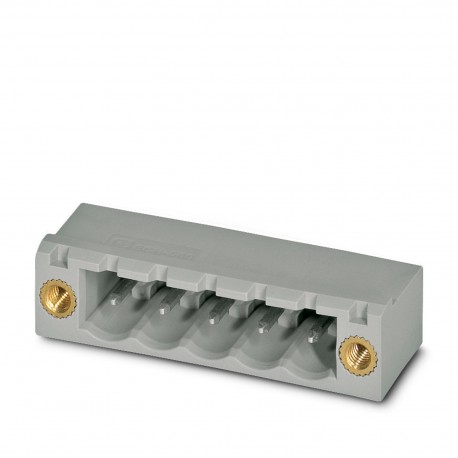

BCH-500HF- 5 GN 5445287 PHOENIX CONTACT Housing base,nominal Current: 12 A,rated Voltage (III/2): 320 V,N. º..
$0.00USD
4462 қолжетімді
Негізгі сипаттамалар
Қадам:5 mm
Ені [ені]:35 mm
Биіктігі [сағ]:11.8 mm
Ұзындығы [л]:12 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Қадам | 5 mm |
| Ені [ені] | 35 mm |
| Биіктігі [сағ] | 11.8 mm |
| Ұзындығы [л] | 12 mm |
| Түйреуіш дизайны | Linear Pin Arrangement |
| Бақылау | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Құрылыс | Standard |
| Өнім желісі | COMBICON Connectors M |
| Өнім түрі | Printed circuit board base housing |
| Тесік диаметрі | 1.4 mm |
| Мақалаға шолу | 01 |
| Жолдар саны | 1 |
| Жалпы биіктігі | 8.57 mm |
| Өнім тобы | BCH-HF |
| Қысқыш фланец | Overhead clamping (thread) |
| Түсі (корпус) | off-white green (6019) |
| Полюстер саны | 5 |
| Байланыс материалы | Cu Alloy |
| Өлшем схемасы | |
| Орнату түрі | Wave soldering |
| Ғибадатхананың өлшемдері | 1 x 1 mm |
| Қатайту моменті | 0.3 Nm |
| Қаптама түрі | Boxed Packaging |
| Номиналды ток IN | 12 A |
| Номиналды кернеу БҰ | 320 V |
| Сынақ сипаттамасы | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Оқшаулағыш материал | PA |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 3.23 mm |
| Потенциалдар саны | 5 |
| Қосылымдар саны | 5 |
| Номиналды кернеу (II/2) | 400 V |
| Өлшемдеу кернеуі (III/3) | 250 V |
| Беттік сипаттамалары | Galvanically tinned |
| Оқшаулағыш материалдар тобы | I |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Өлшем кернеуі (III/2) | 320 V |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 100 °C (depending on the rating curve) |
| Қоршаған орта температурасы (орнату) | -5 °C ... 100 °C |
| Номиналды өтпелі кернеу (II/2) | 4 kV |
| Өлшемді оқшаулау кернеуі (II/2) | 400 V |
| Номиналды өтпелі кернеу (III/2) | 4 kV |
| Номиналды өтпелі кернеу (III/3) | 4 kV |
| Өлшемді оқшаулау кернеуі (III/2) | 320 V |
| Өлшемді оқшаулау кернеуі (III/3) | 250 V |
| Ең аз ағып кету сызығының мәні (II/2) | 3 mm |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (4 - 8 μm Sn) |
| Ең аз ағып кету сызығының мәні (III/2) | 3 mm |
| Ең аз ағып кету сызығының мәні (III/3) | 3.2 mm |
| Бір потенциалға шаққандағы дәнекерлеу түйреуіштерінің саны | 1 |
| Операцияға қатысты бақылау | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| Өтпелі кернеуді өлшеу (II/2) | 4 kV |
| UL 94 стандартына сәйкес тұтанғыштық класы | V0 |
| Өтпелі кернеуді өлшеу (III/2) | 4 kV |
| Өтпелі кернеуді өлшеу (III/3) | 4 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (4 - 8 μm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Металл бетінің жанасу аймағы (орта қабат) | Nickel (1.5 - 4 μm Ni) |
| Металл бетін пісіру аймағы (орта қабат) | Nickel (1.5 - 4 μm Ni) |
| Ауаның салыстырмалы ылғалдылығы (сақтау/тасымалдау) | 30 % ... 70 % |
| EN 60695-10-2 стандартына сәйкес шардың қаттылығын тексеру температурасы | 125 °C |
| Ағып кету токтарына төзімділік (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (II/2) | 3 mm |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (III/2) | 3 mm |
| ауа оқшаулау қашықтығының минималды мәні - біртекті емес өріс (III/3) | 3 mm |
| EN 60695-2-12 стандартына сәйкес GWFI қыздыру жіпшелерінің тұтанғыштық саны | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT қыздыру талшықтарының тұтану температурасы | 775 |
Өнім сипаттамасы
Printed circuit board base housing, nominal section: 2.5 mm², color: whitish green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Male, number of potential
