AXL F DI8/1 DO8/1 1H

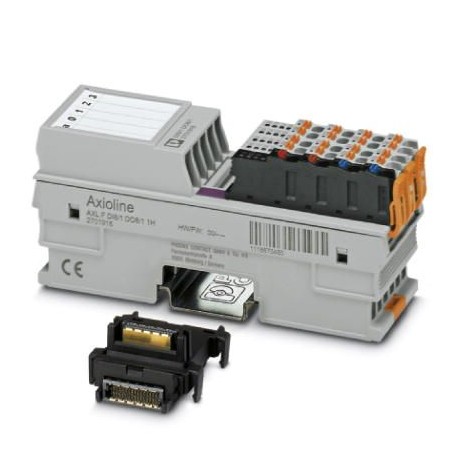

AXL F DI8/1 DO8/1 1H 2701916 PHOENIX CONTACT I/O module
$0.00USD
4314 қолжетімді
Негізгі сипаттамалар
GTIN:4046356872935
Тапсырыс кілті:2701916
Каталог беті:Page 112 (C-6-2017)
Тереңдігі (Ескерту):54 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356872935 |
| Тапсырыс кілті | 2701916 |
| Каталог беті | Page 112 (C-6-2017) |
| Тереңдігі (Ескерту) | 54 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 35 mm |
| (Интерфейстер) | Polarity reversal protection of the supply voltage |
| Биіктігі (Ескерту) | 126.1 mm |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | Short-circuit / overload of the digital outputs Yes |
| (Сандық шығыстар) | 24 V supply (I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| Арнайы тариф нөмірі | 85389091 |
| Белгілеу (Жалпы) | Axioline F local bus |
| (Электр оқшаулағышы) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Қорғау (интерфейстер) | max. 8 A (polarity reversal protection up to 5 A) |
| Белгілеу (интерфейстер) | Supply for digital input and output modules (UIO) |
| Арналар саны (жалпы) | 2 |
| Өлшемдері туралы ескертпе (Ескертпе) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Өлшемдік сурет (Ескерту) | |
| Қосылу әдісі (Жалпы) | Bus base module |
| Қоректендіру кернеуі (интерфейстер) | 24 V DC |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Таза салмақ (қосылу деректері) | 133 g |
| Шығыс атауы (сандық кірістер) | Digital outputs |
| Беріліс жылдамдығы (Жалпы) | 100 Mbps |
| Қуат тұтыну (интерфейстер) | max. 97.35 W (of which 1.35 W internal losses) |
| Сынақ бөлімі (Сандық шығыстар) | 5 V communications power (logic), 24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| Орнату түрі (Қосылым деректері) | DIN rail |
| Шығыс кернеуі (сандық кірістер) | 24 V DC |
| Қорғаныс түрі (интерфейстер) | Surge protection of the supply voltage |
| Ағымдағы тұтыну (интерфейстер) | max. 8 A (provide external protection) |
| Белгілеу (Қоршаған орта жағдайлары) | Axioline F connector |
| Кіріс атауы (Аксиолиндік потенциалдар) | Digital inputs |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Қоректендіру кернеуінің диапазоны (интерфейстер) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Қосылу әдісі (сандық кірістер) | Push-in connection |
| Шығыстар саны (сандық кірістер) | 8 |
| Номиналды жүктеме, шам (сандық кірістер) | max. 12 W (at nominal voltage) |
| Қорғаныс түрі (сандық енгізулер) | Short-circuit protection, overload protection of the outputs |
| Номиналды жүктеме, омдық (сандық кірістер) | max. 12 W (48 Ω, with nominal voltage) |
| Бір дана салмағы (қаптаманы қоспағанда) | 133.000 g |
| Ауа қысымы (жұмыс) (өлшемдері) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Кесу ұзындығы (қоршаған орта жағдайлары) | 8 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Қосылу әдісі (қоршаған орта жағдайлары) | Push-in connection |
| Қосылым технологиясы (сандық кірістер) | 1-wire |
| Диагностикалық хабарламалар (Қосылым деректері) | I/O supply failure Yes |
| Кірістер саны (аксиолиндік потенциалдар) | 8 |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Қосылу әдісі (Аксиолиндік потенциалдар) | Push-in connection |
| Кіріс сүзгі уақыты (Аксиолиндік потенциалдар) | 3000 µs (default) |
| Механикалық сынақтар (Электр оқшаулауы) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Номиналды шығыс кернеуі (сандық кірістер) | 24 V DC |
| Қорғаныс класы (Электр оқшаулағышы) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Номиналды жүктеме, индуктивті (сандық кірістер) | max. 12 VA (1.2 H, 48 Ω, with nominal voltage) |
| Қорғаныс түрі (аксиолиндік потенциалдар) | Polarity reversal protection of the inputs |
| Қосылу технологиясы (аксиолиндік потенциалдар) | 1-wire |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 60 °C |
| Ауа қысымы (сақтау/тасымалдау) (өлшемдері) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % (non-condensing) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Кірістің сипаттамасы (Аксиолиндік потенциалдар) | EN 61131-2 types 1 and 3 |
| Салмақ сипаттамалары туралы ескертпе (Қосылым деректері) | with connectors and bus base module |
| Модульге шаққандағы максималды шығыс тогы (сандық кірістер) | 4 A (provide external protection) |
| UIN (аксиолайн потенциалдары) кезіндегі номиналды кіріс тогы | 2.4 mA |
| Қосылу әдісі туралы ескертпе (қоршаған орта жағдайлары) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Арнаға шаққандағы максималды шығыс тогы (сандық кірістер) | 500 mA |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Кіріс кернеуінің диапазоны "0" сигналы (аксиолиндік потенциалдар) | -3 V DC ... 5 V DC |
| Кіріс кернеуінің диапазоны «1» сигналы (аксиолиндік потенциалдар) | 11 V DC ... 30 V DC |
| Өткізгіштің көлденең қимасы AWG макс. (Қоршаған орта жағдайлары) | 16 |
| Өткізгіштің көлденең қимасы AWG мин. (Қоршаған орта жағдайлары) | 24 |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 5 % ... 95 % (non-condensing) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қоршаған орта жағдайлары) | 1.5 mm² |
| Өткізгіштің көлденең қимасының қатты мин. (Қоршаған орта жағдайлары) | 0.2 mm² |
| Өткізгіштің көлденең қимасының икемді максимумы (қоршаған орта жағдайлары) | 1.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қоршаған орта жағдайлары) | 0.2 mm² |
Өнім сипаттамасы
AxiolineF, Digital input/output module, Digital inputs: 8, 24 VDC, connection technology: 1 driver, Digital outputs:8, 24 VDC, 500 mA, connection technology:1 driver, transmission speed on local bus:1
