AXL F AO4 XC 1H

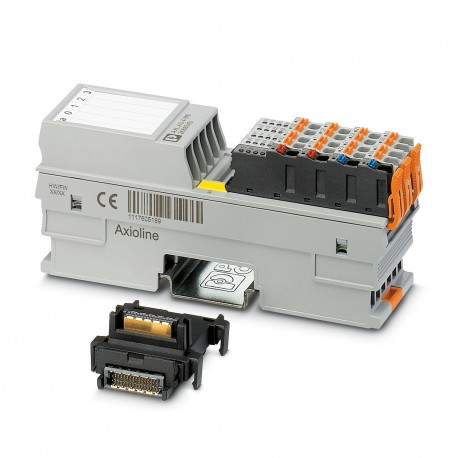

AXL F AO4 XC 1H 2702153 PHOENIX CONTACT I/O module
$0.00USD
3182 қолжетімді
Негізгі сипаттамалар
:Transient protection; Suppressor diode
Түрі:block modular
Тереңдік:54 mm
Ені:35 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Transient protection; Suppressor diode | |
| Түрі | block modular |
| Тереңдік | 54 mm |
| Ені | 35 mm |
| Биіктігі | 126.1 mm |
| Сертификат | UL 20 ATEX 2441X |
| Шығыс атауы | Analog outputs |
| Ағымдағы жеребе | max. 150 mA |
| Деректер форматтары | IB IL, S7-compatible |
| Өнім түрі | I/O component |
| Орнату түрі | DIN rail mounting |
| Анықтау | II 3 G Ex ec IIC T4 Gc |
| Өнім тобы | Axioline F |
| Қоректендіру кернеуі | 5 V DC (via bus base module) |
| Қосылым атауы | Axioline F connector |
| Мақаланы қайта қарау | 07 |
| Ластану дәрежесі | 2 (IEC 60664-1, EN 60664-1) |
| Қорғаныс класы | III (IEC 61140, EN 61140, VDE 0140-1) |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Bus base module |
| Орнату орны | any (no temperature derating) |
| Шығыстар саны | 4 |
| Жеткізу көлемі | including bus base module and Axioline F connectors |
| Кіріс мекенжайы аймағы | 8 Byte |
| Өлшемдері туралы ескертпе | The depth applies when a TH 35-7.5 DIN rail is used (in accordance with EN 60715). |
| Қорғаныш тізбегі | Short-circuit and overload protection; electronic |
| Арнайы мүліктер | Extreme conditions version |
| Беріліс жылдамдығы | 100 Mbps |
| Өлшемдік сурет | |
| Өтінім бойынша ескертпе | Only for industrial use |
| Шығыс мекенжай аймағы | 8 Byte |
| Процесс деректерін жаңарту | 140 µs |
| Қорғау дәрежесі | IP20 |
| Интерфейстер саны | 2 |
| Асқын кернеу санаты | II (IEC 60664-1, EN 60664-1) |
| Қоректендіру кернеуінің диапазоны | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Қосылу технологиясы | 2-conductor |
| Ағымдағы шығыс сигналы | 0 mA ... 20 mA |
| Кернеу шығыс сигналы | 0 V ... 5 V |
| Стандарттарға сілтемелер | EN IEC 60079-0, EN IEC 60079-7 |
| Қажетті параметр деректері | 14 Byte |
| Ауа қысымы (жұмыс) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| D/A түрлендіргішінің ажыратымдылығы | 16 bit |
| AWG өткізгішінің көлденең қимасы | 24 ... 16 |
| Қажетті конфигурация деректері | 7 Byte |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 1.5 mm² |
| Қосылу әдісі туралы ескертпе | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Өткізгіштің көлденең қимасы, қатты | 0.2 mm² ... 1.5 mm² |
| Қоршаған орта температурасы (жұмыс) | -25 °C ... 60 °C (Standard, applications with UL approval, use in zone 2 potentially explosive area) |
| Жүктеме/шығыс жүктеме тогының шығысы | ≤ 500 Ω |
| Жүктеме/шығыс жүктеме кернеуінің шығысы | ≥ 1 kΩ |
| Шығыс мәндерін көрсету | 16 bits (15 bits + sign) |
| Ауа қысымы (сақтау/тасымалдау) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 1.5 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % (non-condensing) |
| Өткізгіштің көлденең қимасы, икемді | 0.2 mm² ... 1.5 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| Қосылу технологиясы туралы ескертпе | shielded, twisted pair |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 5 % ... 95 % (non-condensing) |
| Сынақ кернеуі: 24 В қорек көзі (кіріс/шығыс)/аналогтық шығыстар | 500 V AC, 50 Hz, 1 min. |
| Сынақ кернеуі: Аналогтық шығыстар/функционалды жерлендіру | 500 V AC, 50 Hz, 1 min. |
| Номиналды күй үшін максималды қуат дисперсиясы | 3.4 W |
| Сынақ кернеуі: 24 В қорек көзі (кіріс/шығыс) / функционалдық жерге қосу | 500 V AC, 50 Hz, 1 min. |
| Сынақ кернеуі: жергілікті шиналардың (UBus)/аналогтық шығыстарының 5 В қорегі | 500 V AC, 50 Hz, 1 min. |
| Сынақ кернеуі: жергілікті шина (UBus) / функционалды жерге қосудың 5 В көзі | 500 V AC, 50 Hz, 1 min. |
| Сынақ кернеуі: жергілікті шиналардың 5 В қорегі (UBus) / 24 В қорегі (кіріс-шығыс) | 500 V AC, 50 Hz, 1 min. |
Өнім сипаттамасы
AxiolineF, Analog Output Module, Analog Outputs: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, connection technology: 2 conductors, transmission rate on loc
