AIG05SQ03D

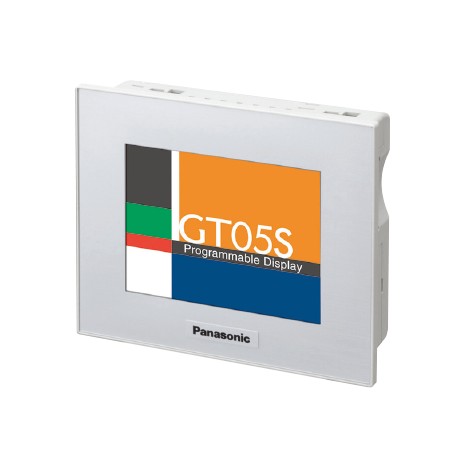

AIG05SQ03D PANASONIC Touch panel GT05S 3.5", 4096 colors, 320x240 pix., RS232 + USB-B (prog), 24V DC, SD/SDH..
$0.00USD
3191 қолжетімді
Негізгі сипаттамалар
Тауар:Specifications
Мәліметтер:GT05S
Өнім:Compact Programmable Display
Таза салмақ:230 g approx.
Жеткізуші туралы ақпарат
PANASONIC
Өнімдер: 4316
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Тауар | Specifications |
| Мәліметтер | GT05S |
| Өнім | Compact Programmable Display |
| Таза салмақ | 230 g approx. |
| Бөлшек нөмірі | AIG05SQ03D |
| Нәр беруші | 24 V DC |
| Өнім атауы | GT05 |
| Өнім нөмірі | AIG05SQ03D |
| Сенсорлық перненің қызмет ету мерзімі | 1 million operations or more (at +25 ℃+77 ℉) |
| Қоршаған ортаның ылғалдылығы | 20 to 85% RH (at +25 ℃+77 ℉), (No dew condensation allowed) |
| Функциялары: Дыбыс | Installed |
| Соққыға төзімділік | 98 m/s2, 4 times in each of the X, Y and Z directions |
| Сақтау ылғалдылығы | 10 to 85% RH (at +25 ℃+77 ℉), (No dew condensation allowed) |
| Дисплей: Артқы жарық | White LED |
| Қуат тұтыну | 3.6 W or less |
| COM. Порт:Протоколы | Our FP series supported, General-purpose serial interface supported, Other companies' PLC supported (Refer to the compatible PLC list for manufacturers and models.) |
| Дисплей: Ажыратымдылық | 320 (W) x 240 (H) dots |
| Функциялар: Графика | Straight lines, Continuous straight lines, Squares, Circles, Ovals, Arcs, Elliptic arcs, Fan shapes, Elliptic fan shapes, Beveled squares, Bitmaps |
| Қоршаған орта температурасы | 0 to +50 ℃+32 to +122℉ |
| COM. Порт:Қосқыш | Connector terminal block (8 pins) |
| Функциялар: Тілдер | Japanese, English, Simplified Chinese, Traditional Chinese, Korean, German, Italian, Spanish, French, Turkish, Russian, Vietnamese |
| Сақтау температурасы | –20 to +60 ℃–4 to +140℉ |
| Функциялары: Қаріп түрлері | Fixed (GTWIN) : 8 × 8, 16 × 8, and 16 × 16 dots, Characters can be displayed in the 1, 2, 4, or 8 times width or height.TrueType (GTWIN): 10 to 240 dots, Windows®: 10 to 240 dots |
| Жадтың сақтық көшірмесі: Жад | SRAM |
| Сенсорлық перне ажыратымдылығы | Free layout (8 dots min.) |
| Дірілге төзімділік | 10 to 55 Hz (1 minute cycle): Double amplitude: 0.75 mm0.030 in, 10 minutes in each of the X, Y, and Z directions |
| Дисплей: Дисплей түсі | 4,096 colors |
| Дисплей: Дисплей құрылғысы | TFT color LCDNote: The display has been changed STN LCD to TFT LCD from production in December 2011. |
| Пайдаланушы жады: Сыйымдылығы | 12 Mbyte |
| Пайдаланушы жады: Жад | F-ROM |
| Жұмыс кернеуінің диапазоны | 21.6 to 26.4 V DC |
| Дисплей: Көрсетілетін аймақ | 70.3 (W) x 52.7 (H) mm2.768 (W) x 2.075 (H) inch |
| Қоршаған ортаға төзімділік | IP65 (in the initial stages)Note: This protective structure condition applies to the front surface of the installed panel. This condition does not guarantee usage in all environments provided by users. When reattaching the panel, replace the waterproof packing. |
| Функциялар: Сағат функциясы | Provided with a built-in clock. (Can also refer to and display a PLC clock.)* Buy the backup battery (AFPX-BATT). |
| Функциялар: Бөлшек функциялары | Messages, Lamps, Switches, Function switches, Data, Bar graphs, Clocks, Keyboards, Line graphs, Alarm list, Alarm history, Custom parts (messages, lamps, switches) |
| Функциялар: Басқа функциялар | Recipe, Flow display, Write device, Language switching, GT link, Operation security, Data logging, SD recipe |
| Функциялар: Экран жасау | Dedicated software should be used. Applicable OS: Windows® 2000 / XP / Vista / 7 / 8 / 8.1 / 10Note: The 64-bit version is not supported except for Windows® 7 / 8 / 8.1 / 10.Windows is registered trademark or trademark of Microsoft Corporation in the United States and other countries. |
| Сенсорлық перненің жұмыс күші | 0.8 N or less |
| Функциялар: Функция арқылы | GT connected between PC and PLC allows PLC to be debugged without a direct connection to a PC. |
| Функциялары: Экрандар саны | 180 screens approx.Note: The number of screens that can be registered varies according to the registered contents. |
| Функциялар: Экран параметрінің нөмірі | No. 0 to 3FF |
| Жадтың сақтық көшірмесі: Резервтік батарея | Lithium battery (replaceable) AFPX-BATT (Does not include with product.) |
| Қабаттасқан шуды басу | 1,000 V [P-P] or more, pulse width of 50 ns, 1 μs between power supply terminals (by a noise simulator) |
| Функциялар: Контрастты реттеу | Unnecessary |
| COM. Порт: Байланыс стандарты | Conforms to RS-232C |
| Қуат көзі блогын оқшаулау әдісі | Transformer isolation |
| Экран деректерін беру интерфейсі: Хаттама | Our dedicated protocol |
| Экран деректерін беру интерфейсі: Қосқыш | USB TYPE-B |
| Функциялар: Автоматты байланыс параметрлері | The communication speed (baud rate) is automatically changed if there is no response from the target equipment. |
| COM. Порт: Сыртқы байланыс шарттары | Baud rate: 9,600 bps, 19,200 bps, 38,400 bps, 57,600 bps, 115,200 bpsData bits: 7 or 8 bits, Parity: None, Odd, Even, Stop bits: 1 bit |
| Экрандық деректерді беру интерфейсі: Байланыс стандарты | USB1.1 |
Өнім сипаттамасы
GT05S 3.5" Touch Screen, Silver Frame, 4096 Colors, RTC, 320 x 240 Dots, 24VDC, RS232C, SD/SDHC Card
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
