A30-30-10

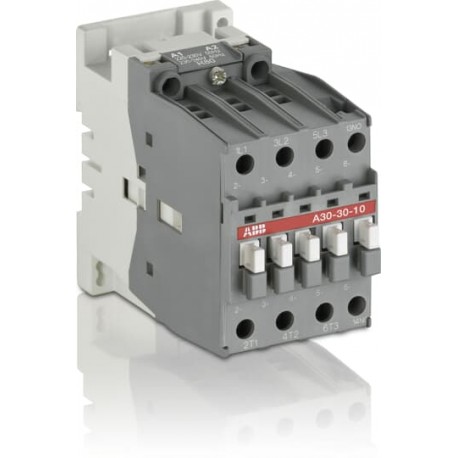

A30-30-10 1SBL281001R8410 ABB 110V 50Hz / 110-120V 60Hz Contactor
$0.00USD
4667 қолжетімді
Негізгі сипаттамалар
Кедендік тариф нөмірі::85364900
Ең аз тапсырыс саны::1 piece
Стандарттар: (Өлшемдер):Devices complying with international standards IEC 947-1 / 947-4-1, and European standards EN 60 947-1 / 60 947-4-1. Electromagnetic compatibility (EMC) acc. to amendment A11 to IEC 947-1; EN 60 947-1 and amendment 2 to IEC 947-4-1
RoHS мәртебесі: (Техникалық):Following EU Directive 2002/95/EC August 18, 2005 and amendment
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Кедендік тариф нөмірі: | 85364900 |
| Ең аз тапсырыс саны: | 1 piece |
| Стандарттар: (Өлшемдер) | Devices complying with international standards IEC 947-1 / 947-4-1, and European standards EN 60 947-1 / 60 947-4-1. Electromagnetic compatibility (EMC) acc. to amendment A11 to IEC 947-1; EN 60 947-1 and amendment 2 to IEC 947-4-1 |
| RoHS мәртебесі: (Техникалық) | Following EU Directive 2002/95/EC August 18, 2005 and amendment |
| Жұмыс уақыты: (Өлшемдері) | Between Coil Energization and NO Contact Closing 8 ... 21 msBetween Coil De-energization and NO Contact Opening 4 ... 11 ms |
| Терминал түрі: (Өлшемдері) | Screw Terminals |
| Катушка шығыны: (Өлшемдері) | Average Holding Value 50 / 60 Hz 12 V·AAverage Holding Value 50 / 60 Hz 3 WAverage Pull-in Value 50 Hz 125 V·AAverage Pull-in Value 60 Hz 120 V·A |
| BV сертификаты: (Қоршаған ортаны қорғау) | BV_2634H07559D0 |
| CB сертификаты: (Қоршаған ортаны қорғау) | CB_FR_602227A |
| Климаттық төзімділік: (Техникалық) | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| ETIM 4: (Контейнер туралы ақпарат) | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: (Контейнер туралы ақпарат) | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: (Контейнер туралы ақпарат) | EC000066 - Power contactor, AC switching |
| ETIM 7: (Контейнер туралы ақпарат) | EC000066 - Power contactor, AC switching |
| LR сертификаты: (Қоршаған ортаны қорғау) | LRS_9830011E4 |
| UL сертификаты: (Қоршаған ортаны қорғау) | UL_071301E39231 |
| UNSPSC: (Контейнер туралы ақпарат) | 39121529 |
| CCC сертификаты: (Қоршаған ортаны қорғау) | CCC_2013010304615752CCC_2004010309133982 |
| CSA сертификаты: (Қоршаған ортаны қорғау) | CSA_1033838_LR056745 |
| DNV сертификаты: (Қоршаған ортаны қорғау) | DNV-GL_TAE00000TX |
| EAC сертификаты: (Қоршаған ортаны қорғау) | EAC_RU C-FR ME77 B01010 |
| ГОСТ сертификаты: (Қоршаған ортаны қорғау) | GOST_POCCFRME77B07175 |
| RINA сертификаты: (Қоршаған ортаны қорғау) | RINA_ELE128713XG001 |
| RMRS сертификаты: (Қоршаған ортаны қорғау) | RMRS_0507015250 |
| Номиналды жиілік (f): (Өлшемдері) | Supply Circuit 50 HzSupply Circuit 60 Hz |
| RoHS туралы ақпарат: (Қоршаған ортаға әсер ететін) | 1SBD350054R1000 |
| Қорғаныс дәрежесі: (Өлшемдері) | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| LOVAG сертификаты: (Қоршаған ортаны қорғау) | LOVAG_FR97008 |
| DNV GL сертификаты: (Қоршаған ортаны қорғау) | DNV-GL_TAE00000TX |
| Қоршаған орта температурасы: (Техникалық) | Close to Contactor Fitted with Thermal O/L Relay -25 ... +55 °CClose to Contactor for Storage -60 ... +80 °CClose to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... +55 °CClose to Contactor without Thermal O/L Relay (Uc) -40 ... +70 °C |
| Нұсқаулар мен нұсқаулықтар: (Тапсырыс беру) | FPTC407722P0001 |
| Өнімнің таза ені: (Танымал жүктеулер) | 54 mm |
| Максималды сыну сыйымдылығы: (Өлшемдері) | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 820 Acos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 340 A |
| Өнімнің таза биіктігі: (Танымал жүктеулер) | 90 mm |
| Өнімнің таза салмағы: (Танымал жүктеулер) | 0.71 kg |
| Номиналды жұмыс кернеуі: (Өлшемдері) | Main Circuit 690 V |
| Негізгі байланыстар саны (NC): (Өлшемдері) | 0 |
| Негізгі байланыстар саны №: (Өлшемдері) | 3 |
| Нұсқаулықтар мен нұсқаулықтар: (Қоршаған ортаны қорғау) | FPTC407722P0001 |
| Қоршаған орта туралы ақпарат: (Қоршаған орта) | 1SBD250005E1002 |
| Номиналды оқшаулау кернеуі (Ui): (Өлшемдері) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 Vacc. to UL/CSA 600 V |
| Деректер парағы, техникалық ақпарат: (Тапсырыс беру) | 1SBC100122C0202_Ch02 |
| Көмекші контактілер саны NC: (Өлшемдері) | 0 |
| Көмекші контактілер саны №: (Өлшемдері) | 1 |
| Қосылу сыйымдылығының негізгі тізбегі: (Өлшемдері) | Flexible with Cable End 2.5 ... 10 mm²Rigid Cable 2.5 ... 16 mm² |
| Қысқа тұйықталудан қорғайтын құрылғылар: (Өлшемдері) | Auxiliary Circuit - gG Type Fuses 10 AgG Type Fuses 63 A |
| Сәйкестік туралы декларация - CE: (Қоршаған ортаға әсер ету) | 1SBD250801U1000 |
| Өнімнің таза тереңдігі / ұзындығы: (Танымал жүктеулер) | 108.3 mm |
| Номиналды жұмыс қуаты AC-3 (Pe): (Өлшемдері) | (220 / 230 / 240 V) 9 kW(380 / 400 V) 15 kW(415 V) 15 kW(440 V) 18.5 kW(500 V) 18.5 kW(690 V) 18.5 kW |
| Басқару тізбегінің номиналды кернеуі (Uc): (Өлшемдері) | 50 Hz 110 V60 Hz 110 ... 120 V |
| Номиналды жұмыс тогы AC-1 (Ie): (Өлшемдері) | (690 V) 40 °C 55 A(690 V) 55 °C 55 A(690 V) 70 °C 39 A |
| Номиналды жұмыс тогы AC-3 (Ie): (Өлшемдері) | (220 / 230 / 240 V) 55 °C 33 A(380 / 400 V) 55 °C 32 A(415 V) 55 °C 32 A(440 V) 55 °C 32 A(500 V) 55 °C 28 A(690 V) 55 °C 21 A |
| Номиналды жұмыс тогы AC-15 (Ie): (Өлшемдері) | (220 / 240 V) 4 A(24 / 127 V) 6 A(380 / 440 V) 3 A(500 V) 2 A(690 V) 2 A |
| Номиналды жұмыс тогы DC-13 (Ie): (Өлшемдері) | (125 V) 1.1 / 138 A(24 V) 6 / 144 A(250 V) 0.55 / 138 A(48 V) 2.8 / 134 A(72 V) 2 / 144 A |
| Қосылатын сыйымдылықтың қосалқы тізбегі: (Өлшемдері) | Flexible with Cable End 0.75 ... 2.5 mm²Rigid Cable 1 ... 4 mm² |
| Рұқсат етілген максималды жұмыс биіктігі: (Техникалық) | 3000 m |
| Нысанды жіктеу коды: (Контейнер туралы ақпарат) | Q |
| Электрлік коммутацияның максималды жиілігі: (Өлшемдері) | AC-1 600 cycles per hourAC-2 / AC-4 300 cycles per hourAC-3 1200 cycles per hour |
| Механикалық ауыстырудың максималды жиілігі: (Өлшемдері) | 3600 cycles per hour |
| Импульстік төзімділік кернеуінің номиналды мәні (Uimp): (Өлшемдері) | 8 kV |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік: (Техникалық) | Shock Direction: A 20 gClosed, Shock Direction: B1 10 gOpen, Shock Direction: B1 5 gShock Direction: B2 15 gShock Direction: C1 20 gShock Direction: C2 20 g |
| Дәстүрлі еркін ауа жылу тогы (Ith): (Өлшемдері) | acc. to IEC 60947-4-1, Open Contactors q = 40 °C 65 Aacc. to IEC 60947-5-1, q = 40 °C 16 A |
| IEC 60947-4-1 стандартына сәйкес AC-3 номиналды өндіру сыйымдылығы: (Өлшемдері) | 10 x Ie AC-3 |
| IEC 60947-4-1 стандартына сәйкес AC-3 номиналды сыну қабілеті: (Өлшемдері) | 8 x Ie AC-3 |
| 1-деңгейлі EAN пакеті: (Сертификаттар мен декларациялар (құжат нөмірі)) | 3471522071842 |
| 1-деңгейлі пакет бірліктері: (Сертификаттар мен декларациялар (құжат нөмірі)) | 1 piece |
| 1-деңгейлі пакеттің ені: (Сертификаттар мен декларациялар (құжат нөмірі)) | 101 mm |
| 2-деңгейлі пакет бірліктері: (Сертификаттар мен декларациялар (құжат нөмірі)) | 63 piece |
| 3-деңгейлі пакет бірліктері: (Сертификаттар мен декларациялар (құжат нөмірі)) | 576 piece |
| 1-деңгейдегі қаптаманың биіктігі: (Сертификаттар мен декларациялар (құжат нөмірі)) | 61 mm |
| Қосылатын терминалдар (ашық күйде жеткізіледі) Негізгі тіректері: (Өлшемдері) | M 5 (+,-) pozidriv 2 screw with 2x (5.6x6.5 mm) connector |
| 1-деңгейлі пакеттің жалпы салмағы: (Сертификаттар мен декларациялар (құжат нөмірі)) | 0.71 kg |
| 2-деңгейлі пакеттің жалпы салмағы: (Сертификаттар мен декларациялар (құжат нөмірі)) | 44.73 kg |
| 1-деңгейлі пакет Тереңдігі / Ұзындығы: (Сертификаттар мен декларациялар (құжат нөмірі)) | 115 mm |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
