Қоймада Танымал өнім
A26-30-10 110V 50Hz/120V 60Hz

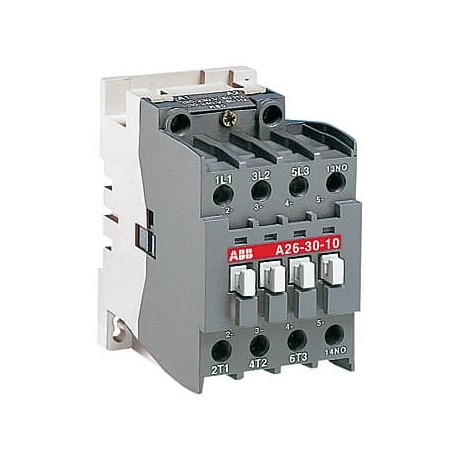

A26-30-10 110V 50Hz/120V 60Hz 1SBL241001R8410 ABB A26-30-10 110V 50Hz / 110-120V 60Hz Contactor
$0.00USD
3426 қолжетімді
Негізгі сипаттамалар
Жұмыс уақыты: (қоршаған ортаға әсер ететін):Between Coil De-energization and NO Contact Opening 4 ... 11 msBetween Coil Energization and NO Contact Closing 8 ... 21 ms
Өнімнің таза ені: (Техникалық):54 mm
Терминал түрі: (Қоршаған ортаға әсер ететін):Screw Terminals
Өнімнің таза биіктігі: (Техникалық):90 mm
Жеткізуші туралы ақпарат
ABB
Өнімдер: 44170
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Жұмыс уақыты: (қоршаған ортаға әсер ететін) | Between Coil De-energization and NO Contact Opening 4 ... 11 msBetween Coil Energization and NO Contact Closing 8 ... 21 ms |
| Өнімнің таза ені: (Техникалық) | 54 mm |
| Терминал түрі: (Қоршаған ортаға әсер ететін) | Screw Terminals |
| Өнімнің таза биіктігі: (Техникалық) | 90 mm |
| Өнімнің таза салмағы: (Техникалық) | 0.6 kg |
| Катушка шығыны: (қоршаған ортаға әсер ететін) | Average Holding Value 50 / 60 Hz 12 3 V·AAverage Pull-in Value 50 Hz 125 V·AAverage Pull-in Value 60 Hz 120 V·A |
| Номиналды жиілік (f): (Қоршаған ортаға әсер ететін) | Supply Circuit 50 60 Hz |
| Қорғау дәрежесі: (Қоршаған ортаға зиянды) | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| Нұсқаулықтар мен нұсқаулықтар: (Өлшемдері) | FPTC407722P0001 |
| Механикалық беріктік: (қоршаған ортаға әсер ететін) | 10 million |
| 1-деңгейлі пакет EAN: (Жіктеулер) | 3471522062840 |
| BV сертификаты: (Контейнер туралы ақпарат) | BV_2634H07559E0 |
| CB сертификаты: (Контейнер туралы ақпарат) | CB_FR_602227A |
| LR сертификаты: (Контейнер туралы ақпарат) | LRS_9830011E4 |
| Өнімнің таза тереңдігі / ұзындығы: (Техникалық) | 93.6 mm |
| UL сертификаты: (Контейнер туралы ақпарат) | UL_071301E39231 |
| CCC сертификаты: (Контейнер туралы ақпарат) | CCC_2013010304615752CCC_2004010309133982 |
| CSA сертификаты: (Контейнер туралы ақпарат) | CSA_1033838_LR056745 |
| DNV сертификаты: (Контейнер туралы ақпарат) | DNV-GL_TAE00000TX |
| EAC сертификаты: (Контейнер туралы ақпарат) | EAC_RU C-FR ME77 B01010 |
| 1-деңгейлі пакет бірліктері: (Жіктеулер) | 1 piece |
| 1-деңгейлі қаптаманың ені: (Жіктеулер) | 101 mm |
| 2-деңгейлі пакет бірліктері: (Жіктеулер) | 24 piece |
| 3-деңгейлі пакет бірліктері: (Жіктеулер) | 576 piece |
| ГОСТ сертификаты: (Контейнер туралы ақпарат) | GOST_POCCFRME77B07175 |
| 1-деңгейдегі қаптаманың биіктігі: (жіктемелер) | 61 mm |
| RINA сертификаты: (Контейнер туралы ақпарат) | RINA_ELE128713XG001 |
| RMRS сертификаты: (Контейнер туралы ақпарат) | RMRS_0507015250 |
| RoHS ақпараты: (Контейнер туралы ақпарат) | 1SBD250801U1000 |
| Кедендік тариф нөмірі: (Танымал жүктеулер) | 85364900 |
| LOVAG сертификаты: (Контейнер туралы ақпарат) | LOVAG_FR97043 |
| Максималды сыну қабілеті: (қоршаған ортаға әсер ететін) | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 420 Acos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 170 A |
| Номиналды жұмыс кернеуі: (қоршаған ортаға әсер ететін) | Main Circuit 690 V |
| DNV GL сертификаты: (Контейнер туралы ақпарат) | DNV-GL_TAE00000TX |
| Ең аз тапсырыс саны: (Танымал жүктеулер) | 1 piece |
| Негізгі байланыстар саны (NC): (қоршаған орта) | 0 |
| Негізгі байланыстар саны №: (Қоршаған ортаға қатысты) | 3 |
| Номиналды оқшаулау кернеуі (Ui): (қоршаған ортаға әсер ететін) | acc. to UL/CSA 600 Vacc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| Деректер парағы, техникалық ақпарат: (Өлшемдері) | 1SBC100122C0202_Ch02 |
| 1-деңгейлі қаптаманың жалпы салмағы: (жіктемелер) | 0.6 kg |
| 2-деңгейлі қаптаманың жалпы салмағы: (жіктемелер) | 14.4 kg |
| Көмекші байланыстар саны NC: (қоршаған орта) | 0 |
| Көмекші байланыстар саны №: (қоршаған ортаға әсер ететін) | 1 |
| Қосылу сыйымдылығының негізгі тізбегі: (қоршаған ортаға әсер ететін) | Flexible with Cable End 0.75 ... 4 m²Rigid Cable 1.5 ... 6 m² |
| Нұсқаулықтар мен нұсқаулықтар: (Қонтейнер туралы ақпарат) | FPTC407722P0001 |
| 1-деңгейлі қаптама Тереңдігі / Ұзындығы: (Жіктеулер) | 115 mm |
| Қысқа тұйықталудан қорғайтын құрылғылар: (Қоршаған ортаға әсер ететін) | Auxiliary Circuit - gG Type Fuses 10 AgG Type Fuses 50 A |
| Қоршаған орта туралы ақпарат: (Қонтейнер туралы ақпарат) | 1SBD250004E1003 |
| Номиналды пайдалану қуаты AC-3 (Pe): (қоршаған ортаға зиянды) | (220 / 230 / 240 V) 6.5 KWT(380 / 400 V) 11 KWT(415 V) 11 KWT(440 V) 15 KWT(500 V) 15 KWT(690 V) 15 KWT |
| Басқару тізбегінің номиналды кернеуі (Uc): (қоршаған ортаға әсер ететін) | 50 Hz 110 V60 Hz 110 ... 120 V |
| Номиналды жұмыс тогы AC-1 (яғни): (қоршаған ортаға әсер ететін) | (690 V) 40 °C 45 A(690 V) 55 °C 40 A(690 V) 70 °C 32 A |
| Номиналды пайдалану тогы AC-3 (яғни): (қоршаған ортаға әсер ететін) | (220 / 230 / 240 V) 55 °C 26 A(380 / 400 V) 55 °C 26 A(415 V) 55 °C 26 A(440 V) 55 °C 26 A(500 V) 55 °C 22 A(690 V) 55 °C 17 A |
| ETIM 4: (Қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: (Қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: (Қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | EC000066 - Power contactor, AC switching |
| ETIM 7: (Қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | EC000066 - Power contactor, AC switching |
| Номиналды пайдалану тогы AC-15 (яғни): (қоршаған ортаға әсер ететін) | (220 / 240 V) 4 A(24 / 127 V) 6 A(380 / 440 V) 3 A(500 V) 2 A(690 V) 2 A |
| Номиналды жұмыс тогы DC-13 (яғни): (қоршаған ортаға әсер ететін) | (125 V) 1.1 / 138 A(24 V) 6 / 144 A(250 V) 0.55 / 138 A(48 V) 2.8 / 134 A(72 V) 2 / 144 A |
| UNSPSC: (Қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | 39121529 |
| Қосылатын сыйымдылықтың қосалқы тізбегі: (Экологиялық) | Flexible with Cable End 0.75 ... 2.5 m²Rigid Cable 1 ... 4 m² |
| Сәйкестік туралы декларация - CE: (Контейнер туралы ақпарат) | 1SBD250801U1000 |
| Электрлік коммутацияның максималды жиілігі: (қоршаған ортаға әсер ететін) | AC-1 600 cycles per hourAC-2 / AC-4 300 cycles per hourAC-3 1200 cycles per hour |
| Механикалық ауыстырудың максималды жиілігі: (қоршаған ортаға әсер ететін) | 3600 cycles per hour |
| Импульстік төзімділік кернеуі (Uimp): (қоршаған ортаға әсер ететін) | 8 kV |
| Идентификатор (қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | Qty |
| FC-0460-0020 (Қолданылатын жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | 1 |
| Дәстүрлі еркін ауа жылу тогы (Ith): (Қоршаған ортаға әсер ететін) | acc. to IEC 60947-5-1, q = 40 °C 16 Aacc. to IEC 60947-4-1, Open Contactors q = 40 °C 45 A |
| RoHS мәртебесі: (Сертификаттар мен декларациялар (құжат нөмірі)) | Following EU Directive 2011/65/EU |
| IEC 60947-4-1 стандартына сәйкес AC-3 номиналды өндірістік қуаты: (Қоршаған ортаға әсер ететін) | 10 x Ie AC-3 |
| IEC 60947-4-1 стандартына сәйкес AC-3 номиналды сыну қабілеті: (Қоршаған ортаға әсер ететін) | 8 x Ie AC-3 |
| Климаттық төзімділік: (Сертификаттар мен декларациялар (құжат нөмірі)) | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| Нысанды жіктеу коды: (Қолданылған жерде («Өнімдер» үшін қосалқы бөлшек ретінде)) | Q |
| Қоршаған орта ауасының температурасы: (Сертификаттар мен декларациялар (құжат нөмірі)) | Close to Contactor for Storage -60 ... +80 °CClose to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... +55 °CClose to Contactor Fitted with Thermal O/L Relay -25 ... +55 °CClose to Contactor without Thermal O/L Relay (Uc) -40 ... +70 °C |
| Қосқыш терминалдар (ашық күйде жеткізіледі) Негізгі тіректері: (қоршаған ортаға әсер ететін) | M 4 (+,-) pozidriv 2 screws with cable clamp |
| Рұқсат етілген ең жоғары жұмыс биіктігі: (Сертификаттар мен декларациялар (құжат нөмірі)) | 3000 m |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік: (Сертификаттар мен декларациялар (құжат нөмірі)) | Shock Direction: A 20 K40Shock Direction: B2 15 K40Shock Direction: C1 20 K40Shock Direction: C2 20 K40Closed, Shock Direction: B1 10 K40Open, Shock Direction: B1 5 K40 |
