5SD7422-1

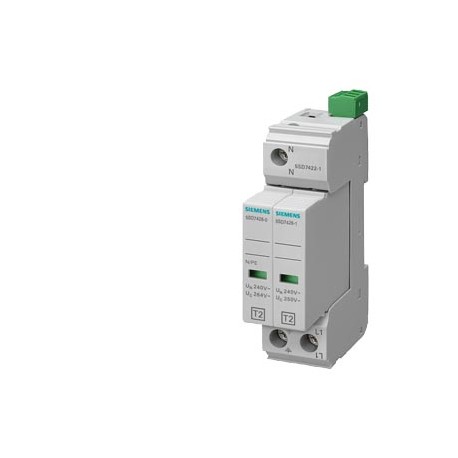

5SD7422-1 SIEMENS Surge arrester Type 2 Requirement class C, UC 350V Pluggable protective modules 2-pole, 1+..
$0.00USD
3411 қолжетімді
Негізгі сипаттамалар
:
EAN:4001869340302
UPC:804766156496
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4001869340302 |
| UPC | 804766156496 |
| ETIM | 5 |
| Ені | 25.4 mm |
| тереңдік | 71.5 mm |
| Биіктігі | 98 mm |
| eClass | 6 |
| стандартты | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Топ коды | P310 |
| таза салмақ | 210 g |
| Аксессуарлар | 1 x 5SD7428-1 + 1 x 5SD7428-0 |
| ● ең жоғары | 350 V |
| Металл факторы | L-P----- |
| TOV мінез-құлқы | |
| Өнім тобы | Basic devices |
| Өнім класы | B: return restricted, please contact your Siemens partner/contact |
| Сандық бірлік | 1 Piece |
| сигнал дизайны | Optical, remote signaling contact |
| Тауар коды | 85363090 |
| бағанның дизайны | 1+N/PE |
| Таза салмағы (кг) | 0,236 Kg |
| Өнім нұсқасы | Surge arrester |
| жіңішке ұзындық | 16 mm |
| бекіту әдісі | DIN rail NS 35 |
| қорғаныс деңгейі | |
| қалдық кернеу | |
| Шыққан елі | Germany |
| разряд тогы | |
| operating voltage | 230 V |
| tightening torque | 4.3 ... 4.7 |
| ● (8/20) мкс кезінде | 20 kA |
| LKZ_FDB/ Каталог идентификаторы | LV10.1 |
| Қаптама саны | 1 |
| соққы үдеу | 30 gn |
| Ластану дәрежесі | 2 |
| Қаптама өлшемі | 94,00 x 22,00 x 80,00 |
| Өнім сипаттамасы | Surge arrester Type 2 Requirement class C, UC 350V Pluggable protective modules 2-pole, 1+1 circuit for TN-S and TT systems with FRN display, narrow Design |
| SPD порттарының саны | 1 |
| өнімнің белгіленуі | Surge protection device |
| ● N және L аралығында | 1.4 kV |
| ● finely stranded | 2.5 ... 16 |
| ● N және PE арасында | 264 V |
| — 2 кА / максимум кезінде | 1 kV |
| — 4 кА / максимум кезінде | 1.1 kV |
| — 5 кА / максимум кезінде | 1.2 kV |
| кернеуді реттегіштің өлшемі | 1,4 MW |
| — 10 кА / максимум кезінде | 1.3 kV |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● L және (PE)N аралығында | 350 V |
| ● қатты өткізгіш үшін | 2.5 ... 25 |
| ● I типті сынақ класы, 1 тип | No |
| ● II типті сынақ, 2 тип | Yes |
| 2-санат түрі (EF004230) | true |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Максималды фотоэлектрлік кернеу (EF008795) | - |
| Орнату әдісі (EF000003) | DIN rail (top hat rail) 35 mm |
| ● III типті сынақ класы, 3-тип | No |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 5 Day/Days |
| Шикізат үшін қосымша төлем | None |
| қоршаудың материалы / | PBT |
| стандарттар / UL сәйкес | UL 1449 edition 4 |
| тарату жүйесінің түрі | TT, TN-S |
| ● 1 фаза / (8/20) мкс кезінде | 40 kA |
| Құрылыс өлшемі (EF002566) | Other |
| Қаптама өлшем бірлігі | MM |
| үздіксіз жұмыс кернеуі | |
| Номиналды кернеу айнымалы ток (EF004220) | - |
| Номиналды кернеу тұрақты ток (EF004221) | - |
| электр қосылымының түрі | Screw terminal |
| ● TOV сынақ кернеуінде (LN) | 415 V AC (5 s / withstand mode) / 440 V AC (120 min / safe failure mode) |
| ● PE мен N және/немесе L арасында | 1.5 kV |
| ● TOV сынақ кернеуінде (N-PE) | 1200 V (200 ms / withstand mode) |
| Кіріктірілген қосалқы сақтандырғыш (EF008797) | false |
| ағып кету тогы / UL сәйкес | 20 kA |
| таза салмағы [фунт] / UL бойынша | 0.46 lb |
| ● жіңішке өткізгіш үшін | 2.5 ... 16 |
| Жүйелік конфигурация DC (EF009926) | 0 |
| Жүйелік конфигурация IT (EF009927) | 0 |
| Жүйелік конфигурация TN (EF009928) | 0 |
| Жүйелік конфигурация TT (EF009931) | 0 |
| Құрылғыдағы сигнал беру (EF004241) | Optic |
| Кернеуден қорғау деңгейі (EF003525) | - |
| connectable conductor cross-section | |
| қорғаныс жолдарын белгілеу | L-N, N-PE |
| жалпы салмағы [фунт] / UL бойынша | 0.51 lb |
| Қорғаныс дәрежесі (IP) (EF005474) | IP20 |
| Жүйелік конфигурация TN-C (EF009929) | 0 |
| TN-S жүйелік конфигурациясы (EF009930) | 0 |
| салыстырмалы ылғалдылық / жұмыс кезінде | 5 % ... 95 % |
| ● жауап беру уақыты / N және PE арасындағы | 100 ns |
| Өнім нөмірі (нарықтық бет нөмірі) | 5SD7422-1 |
| Айнымалы токтың максималды үздіксіз кернеуі (EF004198) | - |
| Тұрақты токтың максималды кернеуі (EF004777) | - |
| Жүйелік конфигурацияның басқа нұсқалары (EF009932) | 0 |
| Жүйелік конфигурация TN-CS (EF009933) | 0 |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| сақтандырғыш қорғаныс түрі / T-тәрізді қосқыш үшін | 315 A AC (gG) |
| қысқа тұйықталу рейтингі (SCCR) / 264 В кезінде | 25 kA |
| Кернеуден қорғау деңгейі LN (EF004236) | 1.4 |
| UL 94 стандартына сәйкес жанғыштық класы | V0 |
| ағымдағы өрт сөндіру мүмкіндігін қадағалаңыз | |
| ● жауап беру уақыты / L және (PE)N аралығында | 25 ns |
| Кернеуден қорғау деңгейі N-PE (EF008796) | 1.5 |
| Қашықтан сигнал беру контактісімен (EF000422) | true |
| қашықтан сигнал беру контактісінің қосылу түрі | M2 |
| SPD жіктелуі / EN 61643-11 стандартына сәйкес | |
| сақтандырғыш қорғаныс түрі / V-тәрізді қосылымда | 63 A AC (gG) |
| тарату жүйесінің түрі / UL сәйкес | 1 |
| Максималды разрядтық асқын ток (8/20) (EF012274) | - |
| бұранданың / қосылыс бұрандасының дизайны | M5 |
| асқын кернеу санаты / IEC 61010-1 стандартына сәйкес | III |
| реттелетін жауап коэффициенті / өшіру тогының | 1.6 |
| Өлшенген шекті кернеу (MLV) / L және N арасындағы | 2 kV |
| Номиналды разрядтың асқын тогы (8/20) (EF004214) | 40.0 |
| IP қорғаныс класы / барлық терминалдарды қосқанда | IP20 |
| қатайту моменті / қашықтан сигнал беру контактілері үшін | 0.25 N·m |
| — разряд тогының номиналды мәні / максималды мәні бойынша | 1.5 kV |
| Өткізгіштер саны (жерге қосусыз) (EF001148) | - |
| Қысқа тұйықталуды өшіру сыйымдылығы (Isccr) (EF012627) | 25.0 |
| қоршаған орта температурасы / сақтау және тасымалдау кезінде | -40 °C ... 80 °C |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 12G / 1BK |
| қорғаныс жолдарын белгілеу / UL сәйкес | L-N, L-G, N-G |
| қашықтан сигнал беру контактілерінің коммутация функциясы / | PDT contact |
| теңіз деңгейінен орнату биіктігі / UL сәйкес | 6 562 ft |
| кернеуден қорғайтын құрылғының түрі (SPD) / UL сәйкес | 4CA |
| ● қашықтан сигнал беру контактілері үшін / қатты өткізгіш үшін | 0.14 ... 1.5 |
| AWG нөмірі / кодталған қосылатын өткізгіштің көлденең қимасы ретінде | 12 ... 4 |
| орнату биіктігі / теңіз деңгейінен биіктікте / максималды | 2 000 m |
| Өлшенген шекті кернеу (MLV) / L және жер арасындағы (GND) | 2.08 kV |
| Өлшенген шекті кернеу (MLV) / N және жер арасындағы (GND) | 0.95 kV |
| жұмыс кернеуі / қашықтағы сигнал беру контактілерінің / айнымалы токтағы | 5 ... 250 |
| Максималды үздіксіз жұмыс кернеуі (MCOV) / L және N аралығында | 350 V |
| Өткізгіштің максималды көлденең қимасы икемді (ұсақ жіпті) (EF008828) | 16.0 |
| жұмыс тогы / қашықтан сигнал беру контактілерінің / айнымалы токтағы | 5 mA ... 1 A |
| қашықтан сигнал беру контактілері үшін кабельдің / ұзындығының / кесілген ұзындығы | 7 mm |
| Өткізгіштің максималды көлденең қимасы (қатты, тізбекті) (EF008827) | 25.0 |
| асқын кернеудің жауап мәні / 6 кВ кезінде / (1,2/50) мкс кезінде | |
| ● жіңішке тізбекті өткізгіш үшін / қашықтағы сигнал беру контактілері үшін | 0.14 ... 1.5 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.07.2006 |
| жұмыс кернеуі / қашықтан сигнал беру контактілерінің / UL сәйкес | 125 V |
| Ең жоғары үздіксіз жұмыс кернеуі (MCOV) / L және жер арасындағы (GND) | 350 V |
| Ең жоғары үздіксіз жұмыс кернеуі (MCOV) / N және жер арасындағы (GND) | 264 V |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| тербелмелі үдеу / 5 Гц ... 500 Гц жиілікте / 2,5 сағ-пен шектелген / әр оське | 5 gn |
| жұмыс тогы / қашықтағы сигнал беру контактілерінің / айнымалы токтағы / UL сәйкес | 1 A |
| AWG нөмірі / UL / максимумға сәйкес кодталған қосылатын өткізгіштің көлденең қимасы ретінде | 2 |
| AWG нөмірі / UL стандартына сәйкес кодталған қосылатын өткізгіштің көлденең қимасы ретінде / минимум | 14 |
| AWG нөмірі / кодталған қосылатын өткізгіштің көлденең қимасы ретінде / қашықтан сигнал беру контактілері үшін / максималды | 16 |
| AWG нөмірі / кодталған қосылатын өткізгіштің көлденең қимасы ретінде / қашықтан сигнал беру контактілері үшін / ең аз | 28 |
| AWG нөмірі / кодталған қосылатын өткізгіштің көлденең қимасы ретінде / қашықтан сигнал беру контактілері үшін / UL сәйкес / максимум | 14 |
| AWG нөмірі / кодталған қосылатын өткізгіштің көлденең қимасы ретінде / қашықтан сигнал беру контактілері үшін / UL сәйкес / минимум | 30 |
| Қоршаған орта температурасы / жұмыс кезінде / рұқсат етілген ең төменгі ... қоршаған орта температурасы / жұмыс кезінде / рұқсат етілген ең жоғарғы | -40 °C ... 80 °C |
Өнім сипаттамасы
Surge discharger, 350 VAC, requirement class C, types 2, class II, 2 poles, TT and TN-S networks, with remote warning. Cancelations and returns limited. Consult conditions.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
