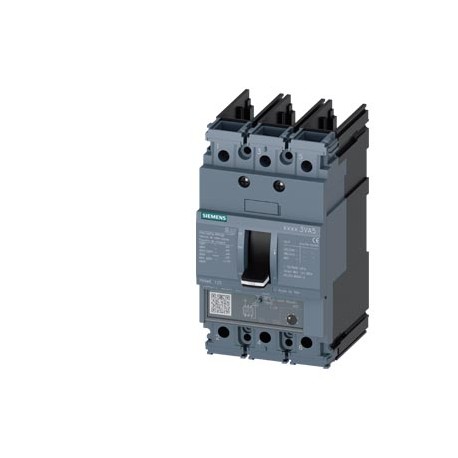

3VA5135-5EC31-0AA0
3VA5135-5EC31-0AA0 SIEMENS circuit breaker 3VA5 UL frame 125 breaking capacity class M 35kA @ 480 V 3-pole, ..
$0.00USD
3280 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4042948840597
ЭМС:Declaration of Conformity
UPC:804766300516
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4042948840597 |
| ЭМС | Declaration of Conformity |
| UPC | 804766300516 |
| ETIM | 5 |
| IDEA | 4 |
| Ені | 76.2 mm |
| тереңдік | 76.5 mm |
| Биіктігі | 140 mm |
| БҰҰ СПСК | 15 |
| eClass | 6 |
| Топ коды | P360 |
| Таза салмақ | 0.963 kg |
| тереңдік [in] | 3.01 in |
| ені [дюйм] | 3 in |
| биіктігі [дюйм] | 5.51 in |
| Металл факторы | LOA----- |
| ● 240 В кернеуде | 85 kA |
| ● 415 В кернеуде | 55 kA |
| ● 480 В кернеуде | 35 kA |
| ● 690 В кернеуде | 7 kA |
| Күні 16.05.2022 | |
| Өнім тобы | 3VA Molded Case Circuit Breakers up to 1000 A, UL / IEC |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| ● 40 °C температурада | 35 A |
| ● 45 °C температурада | 34 A |
| ● 50 °C температурада | 34 A |
| ● 55 °C температурада | 33 A |
| ● 60 °C температурада | 33 A |
| ● 65 °C температурада | 32 A |
| ● 70 °C температурада | 32 A |
| Тауар коды | 85362010 |
| соңғы өзгертілген: | 10/11/2021 |
| Таза салмағы (кг) | 0,963 Kg |
| Өнім нұсқасы | System protection |
| полюстер саны | 3 |
| өнім функциясы | |
| Шыққан елі | Czech Republic |
| Теңіз / Жеткізу | other |
| өнім компоненті | |
| LKZ_FDB/ Каталог идентификаторы | LV10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SENTRON |
| ● 600 Y/347 V кезінде | 18 kA |
| ● жүріс көрсеткіші | No |
| Қаптама өлшемі | 92,00 x 150,00 x 116,00 |
| Өнім сипаттамасы | circuit breaker 3VA5 UL frame 125 breaking capacity class M 35kA @ 480 V 3-pole, line protection TM230, FTAM, In=35A overload protection Ir=35A fixed short-circuit protection Ii=5...10 x In without connection |
| қоршаған орта температурасы | |
| жұмыс тогы | |
| өнімнің белгіленуі | Molded-case circuit breaker |
| ● кернеу триггері | No |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| Номиналды кернеу (EF003977) | ['690', '690'] |
| қуат шығыны [Вт] / максималды | 11.4 W |
| ● кернеудің төмендеуі | No |
| үзіліс сыйымдылығы тогы | |
| Экспорттық бақылау ережелері | AL : N / ECCN : EAR99 |
| Полюстер саны (EF001391) | 3 |
| ● байланыс функциясы | No |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 5 Day/Days |
| Шикізат үшін қосымша төлем | None |
| номиналды оқшаулау кернеуі Ui | 800 V |
| Қаптама өлшем бірлігі | MM |
| ● сақтау кезінде / максималды | 80 °C |
| ● сақтау кезінде / ең аз дегенде | -40 °C |
| Құрылғының құрылымы (EF008240) | Built-in device fixed built-in technique |
| ● жұмыс кезінде / максималды | 70 °C |
| ● жұмыс кезінде / ең аз | -25 °C |
| ● басқа өлшеу функциясы | No |
| Қозғалтқыш жетегі қосымша (EF007386) | true |
| Интеграцияланған қозғалтқыш жетегі (EF006697) | false |
| шамадан тыс ток босатуды жобалау | TM230 |
| Басқару элементінің түрі (EF006976) | Rocker lever |
| қысқа тұйықталудан қорғауды жобалау | For switching power values in DC networks, see the 3VA molded case circuit breaker device manual; link to be found under Service & Support in the last chapter |
| қорғаныс класы IP / алдыңғы жағында | IP40 |
| Қорғаныс дәрежесі (IP) (EF005474) | IP40 |
| Өнім нөмірі (нарықтық бет нөмірі) | 3VA5135-5EC31-0AA0 |
| Номиналды тұрақты ток Iu (EF001389) | 35.0 |
| Төмен кернеумен босату кезінде (EF007518) | - |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| Өшірулі индикатормен (EF007006) | - |
| Тұрақты токпен Ue максималды номиналды жұмыс кернеуі | 500 V |
| анықтамалық код / IEC 81346-2 стандартына сәйкес | Q |
| өнімнің белгіленуі / UL файлына сәйкес | MEAS |
| өнім кеңейтімі / қосымша / қозғалтқыш жетегі | Yes |
| Реттелетін жауап мәні ток / lg мин. | 35 A |
| Шамадан тыс жүктемені босату тогының параметрі (EF002336) | ['-', '-'] |
| қысқа тұйықталу токын тудыру сыйымдылығы (Icm) | |
| Кіріктірілген жерге тұйықталудан қорғау (EF007296) | false |
| Бейтарап өткізгіштер / жаңартуға/қайта жабдықтауға болады | No |
| CO контактілерінің саны / көмекші контактілер үшін | 0 |
| шамадан тыс ток босатылуынан қорғау функциясы | LI |
| Қорғаныс блогы бар толық құрылғы (EF008906) | true |
| автоматты ажыратқыштың коммутациялық сыйымдылық класы | M |
| электрлік төзімділік (коммутация циклдары) / 480 В кезінде | 8 000 |
| электрлік төзімділік (коммутация циклдары) / 600 В кезінде | 4 000 |
| таңбалау / UL 489 / 100% номиналды ажыратқышқа сәйкес | No |
| DIN рельсін (үстіңгі қалпақ рельсін) орнату міндетті емес (EF008904) | true |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 12P / 1CB |
| механикалық қызмет ету мерзімі (коммутациялық циклдар) / типтік | 20 000 |
| үзіліс сыйымдылығының максималды қысқа тұйықталу тогы (Icu) | |
| жұмыс қысқа тұйықталу тогы (Ics) үзіліс сыйымдылығы | |
| DIN рельсін (жоғарғы қақпақ рельсін) орнатуға жарамды (EF007250) | true |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Other |
| электр қосылымының түрі / негізгі ток тізбегі үшін | Without |
| Жерге тұйықталудан қорғау / өшіруді ауыстыруға болады / I2t=ҚОСУ/ӨШІРУ | No |
| Негізгі ток тізбегінің қосылу орны (EF006671) | Other |
| Реттеу диапазонының кідіртілген қысқа тұйықталу босатуы (EF007131) | ['-', '-'] |
| Ауыстыру контактісі ретіндегі көмекші контактілер саны (EF003531) | 0 |
| электр қосқыштарының орналасуы / негізгі ток тізбегі үшін | Without connection |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 0 |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 0 |
| Реттеу диапазоны қысқа мерзімді кешіктірілген қысқа тұйықталу босатуы (EF007129) | ['-', '-'] |
| 400 В, 50 Гц кернеудегі номиналды қысқа тұйықталу ажырату сыйымдылығы lcu (EF007048) | 55.0 |
| Электрлік төзімділік (коммутация циклдары) / AC-1 кезінде / 690 В 50/60 Гц кезінде | 4 000 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.01.2016 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Электрлік төзімділік (коммутация циклдары) / AC-1 кезінде / 380/415 В 50/60 Гц кезінде | 8 000 |
| жарамдылық сертификаты / NAVAL (әскери кемелерсіз) үшін мақұлдау ретінде / SB қосымшасы | No |
| жүктеме қосқышының дизайны / UL 489 / Коммутациялық жұмыс автоматты ажыратқышына (SWD түрі) сәйкес | No |
| Белсенді қуат шығыны / токтың номиналды мәні үшін / айнымалы ток кезінде / ыстық жұмыс күйінде / полюс үшін | 3.8 W |
| жүктеме қосқышының дизайны / UL 489 / Жоғары қарқынды разрядты автоматты ажыратқыш (HID түрі) бойынша | Yes |
| жүктеме қосқышының дизайны / UL 489 / Жылыту, ауа баптау және тоңазыту автоматты ажыратқышына (HACR түрі) сәйкес | Yes |
| Жалпы өнімді бекіту РастауӘртүрліEMCDСәйкестік туралы декларацияСынақ сертификаттарыMarine / ShippingUK Сәйкестік туралы декларацияӘртүрліАрнайы сынақ сертификатыMarine / ShippingбасқаӘртүрліӘртүрлі | General Product Approval |
Өнім сипаттамасы
AUTOMATIC SWITCH 3VA5 UL size 125 CUTTING POWER CLASS M 35KA @ 480 V 3 POLES, PROTEC. TM230, FTAM, IN=35A OVERLOAD PROTECTION IR=35A FIXED SHORT-CIRCUIT PROTECTION II=5...10 X IN WITHOUT ELEMENT. OF C
