3VA2580-5MQ32-0AA0

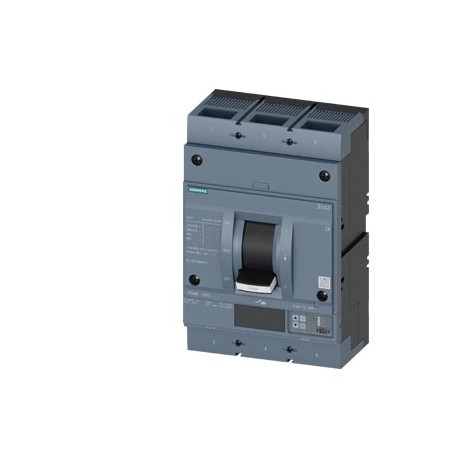

3VA2580-5MQ32-0AA0 SIEMENS circuit breaker 3VA2 IEC frame 1000 breaking capacity class M Icu 55kA @ 415V 3-p..
$0.00USD
3547 қолжетімді
Негізгі сипаттамалар
:UK Declaration of Conformity
EAN:4042948836569
UPC:195125112186
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| UK Declaration of Conformity | |
| EAN | 4042948836569 |
| UPC | 195125112186 |
| ETIM | 5 |
| IDEA | 4 |
| Ені | 210 mm |
| тереңдік | 120 mm |
| Биіктігі | 320 mm |
| БҰҰ СПСК | 15 |
| eClass | 6 |
| Топ коды | P360 |
| Таза салмақ | 11340 g |
| тереңдік [in] | 4.72 in |
| ені [дюйм] | 8.27 in |
| биіктігі [дюйм] | 12.6 in |
| Растау | |
| Металл факторы | LPB----- |
| ● 240 В кернеуде | 85 kA |
| ● 415 В кернеуде | 55 kA |
| ● 440 В кернеуде | 55 kA |
| ● 500 В кернеуде | 36 kA |
| ● 690 В кернеуде | 25 kA |
| Date5/14/2022 | |
| Әртүрлі | |
| Өнім тобы | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| ● 40 °C температурада | 800 A |
| ● 45 °C температурада | 800 A |
| ● 50 °C температурада | 800 A |
| ● 55 °C температурада | 800 A |
| ● 60 °C температурада | 800 A |
| ● 65 °C температурада | 767 A |
| ● 70 °C температурада | 703 A |
| Тауар коды | 85362090 |
| соңғы өзгертілген: | 10/8/2021 |
| Таза салмағы (кг) | 11,340 Kg |
| Өнім нұсқасы | Motor protection |
| полюстер саны | 3 |
| өнім функциясы | |
| Шыққан елі | Czech Republic |
| Теңіз / Жеткізу | other |
| өнім компоненті | |
| LKZ_FDB/ Каталог идентификаторы | LV10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SENTRON |
| ● жүріс көрсеткіші | No |
| Қаптама өлшемі | 318,00 x 365,00 x 178,00 |
| Өнім сипаттамасы | circuit breaker 3VA2 IEC frame 1000 breaking capacity class M Icu=55kA @ 415V 3-pole, motor protection ETU860M, LSIG, In=800A overload protection Ir=320A...800A short-circuit protection Isd=1.2..15 x In, Ii=3..15 x In gr.-fault prot., can be sw. off Ig=0.2...1 x In, tg=0.05-0.8s nut keeper kit |
| қоршаған орта температурасы | |
| жұмыс тогы | |
| өнімнің белгіленуі | Molded case circuit breaker |
| ● кернеу триггері | No |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| Жалпы өнімді мақұлдау | EMC |
| қуат шығыны [Вт] / максималды | 210 W |
| ● кернеудің төмендеуі | No |
| Сәйкестік туралы декларация | Test Certificates |
| Экспорттық бақылау ережелері | AL : N / ECCN : EAR99 |
| ● байланыс функциясы | Yes |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 30 Day/Days |
| Шикізат үшін қосымша төлем | None |
| номиналды оқшаулау кернеуі Ui | 800 V |
| ● фазалық ақауларды анықтау | Yes |
| Қаптама өлшем бірлігі | MM |
| ● сақтау кезінде / максималды | 80 °C |
| ● сақтау кезінде / ең аз дегенде | -40 °C |
| Courant permanent assigné Iu | 800 A |
| ● жұмыс кезінде / максималды | 70 °C |
| ● жұмыс кезінде / ең аз | -25 °C |
| ● басқа өлшеу функциясы | Yes |
| жерге тұйықталуды бақылау нұсқасы | Summation current formation L-conductor |
| шамадан тыс ток босатуды жобалау | ETU860M |
| қорғаныс класы IP / алдыңғы жағында | IP40 |
| жұмыс қуаты / AC-3 кезінде / 230 В кезінде | 200 000 W |
| жұмыс қуаты / AC-3 кезінде / 400 В кезінде | 355 000 W |
| Өнім нөмірі (нарықтық бет нөмірі) | 3VA2580-5MQ32-0AA0 |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| анықтамалық код / IEC 81346-2 стандартына сәйкес | Q |
| өнім кеңейтімі / қосымша / қозғалтқыш жетегі | No |
| Реттелетін жауап мәні ток / lg макс. | 800 A |
| Реттелетін жауап мәні ток / lg мин. | 160 A |
| Реттелетін жауап мәні ток / ли макс. | 12 000 A |
| Реттелетін жауап мәні ток / лим мин. | 2 400 A |
| қысқа тұйықталу токын тудыру сыйымдылығы (Icm) | |
| Бейтарап өткізгіштер / жаңартуға/қайта жабдықтауға болады | No |
| CO контактілерінің саны / көмекші контактілер үшін | 0 |
| шамадан тыс ток босатылуынан қорғау функциясы | LSIG |
| автоматты ажыратқыштың коммутациялық сыйымдылық класы | M |
| Рама өлшемінің максималды номиналды жұмыс тогы | 1 000 A |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 12P / 1CB |
| механикалық қызмет ету мерзімі (коммутациялық циклдар) / типтік | 10 000 |
| үзіліс сыйымдылығының максималды қысқа тұйықталу тогы (Icu) | |
| жұмыс қысқа тұйықталу тогы (Ics) үзіліс сыйымдылығы | |
| электр қосылымының түрі / негізгі ток тізбегі үшін | on both sides nut keeper kit |
| Жерге тұйықталудан қорғау / өшіруді ауыстыруға болады / I2t=ҚОСУ/ӨШІРУ | Yes |
| электр қосқыштарының орналасуы / негізгі ток тізбегі үшін | Front terminal |
| Электрлік төзімділік (коммутация циклдары) / AC-1 кезінде / 690 В 50/60 Гц кезінде | 3 200 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.01.2016 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Электрлік төзімділік (коммутация циклдары) / AC-1 кезінде / 380/415 В 50/60 Гц кезінде | 4 600 |
| Қосылатын өткізгіштің көлденең қимасының түрі, қосу бұрандасы, ені x қалыңдығы, макс. | 50 x 28 mm |
| Қосылатын өткізгіштің көлденең қимасының түрі, қосу бұрандасы, ені x қалыңдығы, мин. | 20 x 4 mm |
| Белсенді қуат шығыны / токтың номиналды мәні үшін / айнымалы ток кезінде / ыстық жұмыс күйінде / полюс үшін | 70 W |
| Жалпы өнімді бекітуEMCCРастауӘртүрліСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ЖеткізуҰлыбританияның сәйкестік туралы декларациясыТүріСынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыӘртүрліТеңіз / ЖеткізубасқаCCS / Қытай жіктеу қоғамыӘртүрлібасқаӘртүрлі | General Product Approval |
Өнім сипаттамасы
Circuit breaker 3VA2 IEC size 1000 Cutting power class M Icu = 55 kA at 415 V 3 poles, motor protection ETU860M, LSIG, In=800 A overload protection Ir=320 A... 800 A short circuit protection Isd=1.2..
