3UG4841-2CA40

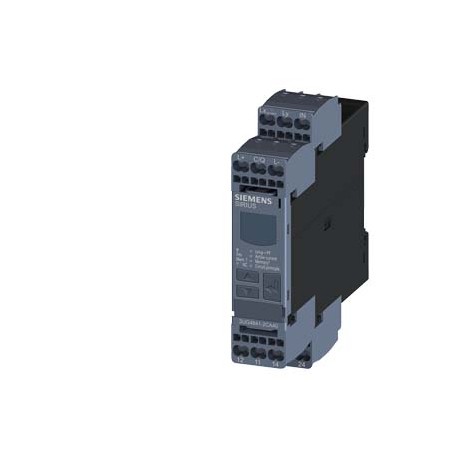

3UG4841-2CA40 SIEMENS Digital monitoring relay cos phi and current monitoring for IO-Link 90...690 V AC, 0.2..
$0.00USD
4299 қолжетімді
Негізгі сипаттамалар
:Type Test Certificates/Test Report
EAN:4011209895881
UPC:040892871852
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Type Test Certificates/Test Report | |
| EAN | 4011209895881 |
| UPC | 040892871852 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 91 mm |
| ені | 22.5 mm |
| ● 1 | 0.2 ... 10 A |
| ● 2 | 0.2 ... 10 A |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 103 mm |
| ● solid | 2x (0.25 ... 1.5 mm²) |
| Топ коды | R711 |
| деректер көлемі | |
| — жоғары қарай | 0 mm |
| ● at 24 V | 1 A |
| Растау | |
| Date5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LAO----- |
| — шабуылшылар | 0 mm |
| ● at 125 V | 0.2 A |
| ● at 250 V | 0.1 A |
| ● stranded | 20 ... 14 |
| Өнім тобы | Power factor and active current monitoring |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| — backwards | 0 mm |
| — төмен қарай | 0 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 1/8/2021 |
| Таза салмағы (кг) | 0,168 Kg |
| — жағында | 0 mm |
| ● rated value | 24 ... 24 V |
| Тереңдік (EF000049) | 91.0 |
| Ені (EF000008) | 22.5 |
| бекіту әдісі | snap-on mounting |
| өнім функциясы | Active power monitoring relay |
| қажетті аралық | |
| Шыққан елі | Czech Republic |
| Биіктігі (EF000040) | 103.0 |
| бекіту орны | any |
| ● бастапқы мән | 0.75 |
| ● іске қосқан кезде | 0 ... 999.9 s |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| гальваникалық оқшаулау | |
| өлшенетін ток | 0.2 ... 10 A |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -40 ... +85 °C |
| ● сыртқы қалпына келтіру | Yes |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 98,00 x 108,00 x 32,00 |
| Өнім сипаттамасы | Digital monitoring relay cos phi and current monitoring for IO-Link 90...690 V AC, 0.2...10 A 0vershoot and undershoot ON-delay time Tripping delay time Hysteresis 0.1 to 3.0 A 2 change-over contacts, spring-type connection system |
| қоршаған орта температурасы | |
| ластану дәрежесі | 2 |
| өнімнің белгіленуі | Cos phi monitoring relay with digital setting |
| IP қорғаныс класы | IP20 |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● during transport | -40 ... +85 °C |
| ● толық масштабты мән | 1.25 |
| IO-Link transfer rate | COM2 (38,4 kBaud) |
| дисплейдің дизайны | LCD |
| conducted interference | |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● at AWG cables solid | 2x (24 ... 16) |
| ● шығыстар арасында | Yes |
| Жалпы өнімді мақұлдау | EMC |
| Номиналды кернеу (EF003977) | ['90', '690'] |
| өнім түрінің белгіленуі | 3UG4 |
| relative repeat accuracy | 1 % |
| ● 250 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 400 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 50 Гц номиналды мәні бойынша | 0 ... 0 V |
| ● 60 Гц номиналды мәні бойынша | 0 ... 0 V |
| Сәйкестік туралы декларация | Test Certificates |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● at AWG cables stranded | 2x (24 ... 16) |
| Фазалар саны (EF000351) | 1 |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 2 Day/Days |
| Шикізат үшін қосымша төлем | None |
| сандық дисплейдің дәлдігі | +/-1 digit |
| салыстырмалы өлшеу дәлдігі | 10 % |
| Қаптама өлшем бірлігі | MM |
| айнымалы токтағы қоректендіру кернеуін басқару | |
| control supply voltage at DC | |
| ● кіріс және шығыс арасындағы | Yes |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| жұмыс кернеуінің номиналды мәні | 90 ... 690 V |
| электр қосылымының түрі | spring-loaded terminals |
| Өлшеу тогы (EF008522) | ['0.2', '10.0'] |
| реттелетін жауап беру кідіріс уақыты | |
| бақылауға арналған ток түрі | AC |
| ● қатарлас орнатумен | |
| Алынбалы қысқыштарымен (EF003340) | true |
| ● 1 фазалы шамадан тыс токты анықтау | Yes |
| басқару кернеуінің номиналды мәні | 30 ... 18 |
| ● 1 фазалы төмен токты анықтау | Yes |
| connectable conductor cross-section | |
| жұмыс тогы кемінде 17 В | 10 mA |
| Номиналды жұмыс жиілігі (EF007024) | ['0', '0'] |
| қоректендіру кернеуінің жиілігінің номиналды мәні | 60 Hz |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3UG4841-2CA40 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| AC-15 шығыс релесінің қуаты | |
| DC-13 шығыс релесінің қуаты | |
| Электр қосылымының түрі (EF003961) | Spring clamp connection |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| протоколға қолдау көрсетіледі IO-Link протоколы | Yes |
| CO контактілерінің кешіктірілген коммутация саны | 2 |
| кешіктірілген коммутация кезіндегі NC контактілерінің саны | 0 |
| кешіктірілген коммутациядағы ЖОҚ контактілер саны | 0 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| ● төменгі немесе жоғарғы шекті бұзумен | 0 ... 999.9 s |
| Рұқсат етілген ең жоғары кідіріс уақыты (EF008191) | 999.9 |
| number of poles for main current circuit | 1 |
| Мин. реттелетін өшіру-кідіріс уақыты (EF008192) | 0 |
| реттелетін ток жауап мәні ток | |
| ● ластану дәрежесі 2 номиналды мәнімен | 690 V |
| ● due to burst according to IEC 61000-4-4 | 2 kV |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | sinusoidal half-wave 15g / 11 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● finely stranded with core end processing | 2 x (0.25 ... 1.5 mm²) |
| басқару көзінің кернеуінің түрі | DC |
| Cos-Phi үшін реттелетін параметр мәні (EF003418) | ['0.1', '0.99'] |
| operating frequency with 3RT2 contactor maximum | 5 000 1/h |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| ● finely stranded without core end processing | 2x (0.25 ... 1.5 mm²) |
| Rated control supply voltage Us at DC (EF003980) | ['24', '24'] |
| SIO режиміндегі жартылай өткізгіш шығысының амплитудасы | 200 mA |
| ● кернеу көзі мен басқа тізбектер арасында | Yes |
| electrostatic discharge according to IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| mechanical service life (switching cycles) typical | 10 000 002 |
| field-based interference according to IEC 61000-4-3 | 10 V/m |
| type of voltage supply via input/output link master | Yes |
| Қуаттандырудың рұқсат етілген максималды кідіріс уақыты (EF008189) | 999.9 |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 2 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41H / 41H |
| ● реттелетін ашық/жабық тізбек тогы принципі | Yes |
| Мин. реттелетін кідіріспен қосу уақыты (EF008190) | 0 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['0.0', '0.0'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['0.0', '0.0'] |
| Әдетте ашық контактілер саны (EF008256) | 0 |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | 0 |
| өлшенген ток мәні үшін реттелетін коммутациялық гистерезис | 0 ... 3 000 mA |
| ● due to conductor-earth surge according to IEC 61000-4-5 | 2 kV |
| шығыс релесінің DIAZED сақтандырғыш буынының үздіксіз тогы | 4 A |
| контактілері максималды коммутациялық элементтің жылу тогы | 5 A |
| operating range factor control supply voltage rated value at DC | |
| ● due to conductor-conductor surge according to IEC 61000-4-5 | 1 kV |
| electrical endurance (switching cycles) at AC-15 at 230 V typical | 100 000 |
| негізгі және IO-Link құрылғысы арасындағы нүктеден нүктеге цикл уақыты ең аз | 10 ms |
| ● циклдік тасымалдау қосындысы бар кірістердің мекенжай диапазонының | 4 byte |
| ● циклдік тасымалдау қосындысы бар шығыстардың мекенжай диапазонының | 2 byte |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| IEC 60664 стандартына сәйкес III санаттағы асқын кернеуге арналған оқшаулау кернеуі | |
| product component removable terminal for auxiliary and control circuit | Yes |
| қосалқы және басқару тізбегінің номиналды мәні үшін қоректендіру кернеуінің жиілігі | 0 ... 0 Hz |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Tris(2-chloroethyl) ... CAS-No. 115-96-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(2-chloroethyl) phosphate (TCEP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Жалпы өнімді бекітуEMCCРастауӨндірушінің декларациясыСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ТасымалдаубасқаТеміржолТүрлі сынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыРастауДіріл және соққы | General Product Approval |
Өнім сипаттамасы
MONIT DIGITAL SURVEILLANCE RELAY. OF COS PHI AND CURRENT FOR IO-LINK 90 TO 690V AC, 0.2 TO 10A MINIMUM LIMITS AND MAXIMUM TIMING DURING START-UP TIMING UNTIL FIRING HYSTERESIS 0.1 TO 3.0A 2 COMMUTE.,
