3UG4822-1AA40

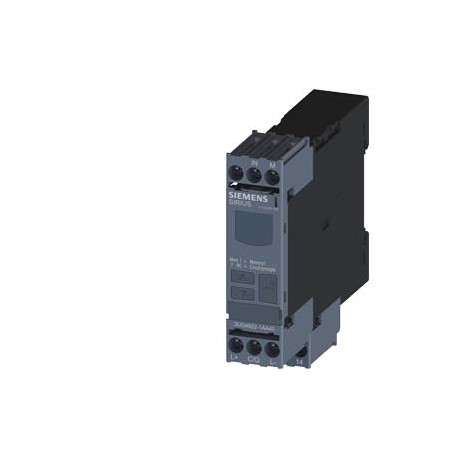

3UG4822-1AA40 SIEMENS Digital monitoring relay Current monitoring, 22.5 mm for IO-Link 0.05...10.0 A AC/DC O..
$0.00USD
4895 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209895805
UPC:040892871807
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209895805 |
| UPC | 040892871807 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 91 mm |
| ені | 22.5 mm |
| ● 1 | 0.05 ... 10 A |
| ● 2 | 0.05 ... 10 A |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 92 mm |
| ● solid | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Топ коды | R711 |
| деректер көлемі | |
| — жоғары қарай | 0 mm |
| ● at 24 V | 1 A |
| Date5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LAO----- |
| — шабуылшылар | 0 mm |
| ● at 125 V | 0.2 A |
| ● at 250 V | 0.1 A |
| ● stranded | 20 ... 14 |
| Өнім тобы | Current monitoring |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| — backwards | 0 mm |
| — төмен қарай | 0 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 1/8/2021 |
| ● автоматты түрде қалпына келтіру | Yes |
| Таза салмағы (кг) | 0,147 Kg |
| — жағында | 0 mm |
| Тереңдік (EF000049) | 91.0 |
| Ені (EF000008) | 22.5 |
| бекіту әдісі | snap-on mounting |
| өнім функциясы | Current monitoring relay |
| қажетті аралық | |
| Шыққан елі | Czech Republic |
| Биіктігі (EF000040) | 92.0 |
| бекіту орны | any |
| ● іске қосқан кезде | 0 ... 999.9 s |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| гальваникалық оқшаулау | |
| өлшенетін ток | 0.05 ... 10 A |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -40 ... +85 °C |
| ● сыртқы қалпына келтіру | Yes |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 37,00 x 100,00 x 111,00 |
| Өнім сипаттамасы | Digital monitoring relay Current monitoring, 22.5 mm for IO-Link 0.05...10.0 A AC/DC Overcurrent and undercurrent Transformer scaling factor Hysteresis 0.01 to 5.0 A ON-delay time Tripping delay time 1 change-over contact, screw terminal |
| қоршаған орта температурасы | |
| ластану дәрежесі | 2 |
| өнімнің белгіленуі | Current monitoring relay with digital setting |
| IP қорғаныс класы | IP20 |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● during transport | -40 ... +85 °C |
| IO-Link transfer rate | COM2 (38,4 kBaud) |
| дисплейдің дизайны | LCD |
| conducted interference | |
| Тұрақты токтағы 1-ші қоректендіру кернеуі | 18 ... 30 V |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● at AWG cables solid | 2x (20 ... 14) |
| Жалпы өнімді мақұлдау | EMC |
| өнім түрінің белгіленуі | 3UG4 |
| relative repeat accuracy | 1 % |
| ● 250 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 400 В кернеуде 50/60 Гц жиілікте | 3 A |
| Сәйкестік туралы декларация | Test Certificates |
| өлшенетін сызықтық жиілік | 500 ... 40 Hz |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● at AWG cables stranded | 2x (20 ... 14) |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 2 Day/Days |
| Шикізат үшін қосымша төлем | None |
| сандық дисплейдің дәлдігі | +/-1 digit |
| салыстырмалы өлшеу дәлдігі | 5 % |
| Қаптама өлшем бірлігі | MM |
| ● кіріс және шығыс арасындағы | Yes |
| ● for main current circuit | screw-type terminals |
| ● тұрақты токтың шамадан тыс тогын анықтау | Yes |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| жұмыс кернеуінің номиналды мәні | 24 ... 24 V |
| электр қосылымының түрі | |
| ● төмен токты анықтау тұрақты ток | Yes |
| реттелетін жауап беру кідіріс уақыты | |
| бақылауға арналған ток түрі | AC/DC |
| ● қатарлас орнатумен | |
| Алынбалы қысқыштарымен (EF003340) | true |
| ● ағымдағы терезені тану тұрақты ток күші | Yes |
| ● 1 фазалы шамадан тыс токты анықтау | Yes |
| ● 3 фазалы шамадан тыс токты анықтау | No |
| электр оқшаулағышын жобалау | Protective separation |
| Тұрақты ток номиналды мәні бойынша 1 қоректендіру кернеуі | 24 V |
| ● 1 фазалы төмен токты анықтау | Yes |
| connectable conductor cross-section | |
| жұмыс тогы кемінде 17 В | 0.01 A |
| ● 3 фазалы төмен токты анықтау | No |
| Ток өлшеу диапазоны (EF000417) | ['0.05', '750.0'] |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3UG4822-1AA40 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| AC-15 шығыс релесінің қуаты | |
| DC-13 шығыс релесінің қуаты | |
| қоректендіру кернеуінің түрі | DC |
| ● for auxiliary and control circuit | screw-type terminals |
| Электр қосылымының түрі (EF003961) | Screw connection |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| протоколға қолдау көрсетіледі IO-Link протоколы | Yes |
| ● 1 фазалы кернеу терезесін тану | No |
| ● 3 фазалы кернеу терезесін тану | No |
| Сыртқы ток трансформаторы (EF001923) | - |
| CO контактілерінің кешіктірілген коммутация саны | 1 |
| кешіктірілген коммутация кезіндегі NC контактілерінің саны | 0 |
| кешіктірілген коммутациядағы ЖОҚ контактілер саны | 0 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| ● төменгі немесе жоғарғы шекті бұзумен | 0 ... 999.9 s |
| Рұқсат етілген ең жоғары кідіріс уақыты (EF008191) | 999.9 |
| number of poles for main current circuit | 1 |
| Тұрақты ток гистерезисі функциясы (EF003411) | true |
| Мин. реттелетін өшіру-кідіріс уақыты (EF008192) | 0 |
| реттелетін ток жауап мәні ток | |
| ● between control and auxiliary circuit | 690 V |
| Үш фазалы гистерезис мүмкін (EF003395) | false |
| ● ластану дәрежесі 2 номиналды мәнімен | 690 V |
| Бір фазалы гистерезис мүмкін (EF003394) | false |
| бұрандалы терминалдармен қатайту моменті | 0.8 ... 1.2 N·m |
| ● due to burst according to IEC 61000-4-4 | 2 kV |
| Үш фазалы артық ток мүмкіндігі (EF003408) | false |
| өлшеу тізбегінің ішкі кедергісі | 5 mΩ |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | sinusoidal half-wave 15g / 11 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● finely stranded with core end processing | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| Бір фазалы токтың шамадан тыс жүктелуі мүмкін (EF003407) | true |
| Ток кезінде үш фазалы болуы мүмкін (EF003406) | false |
| Ток кезінде бір фазалы болуы мүмкін (EF003405) | true |
| maximum permissible voltage for safe isolation | |
| operating frequency with 3RT2 contactor maximum | 5 000 1/h |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| Rated control supply voltage Us at DC (EF003980) | ['18', '30'] |
| SIO режиміндегі жартылай өткізгіш шығысының амплитудасы | 200 mA |
| ● кернеу көзі мен басқа тізбектер арасында | Yes |
| electrostatic discharge according to IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| mechanical service life (switching cycles) typical | 10 000 001 |
| салыстырмалы температураға байланысты өлшеу ауытқуы | 5 % |
| field-based interference according to IEC 61000-4-3 | 10 V/m |
| type of voltage supply via input/output link master | Yes |
| Тұрақты кернеуден асатын ток (EF003410) функциясын қамтиды | true |
| Қуаттандырудың рұқсат етілген максималды кідіріс уақыты (EF008189) | 999.9 |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 1 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41H / 41H |
| ● реттелетін ашық/жабық тізбек тогы принципі | Yes |
| Ток кезіндегі тұрақты кернеу функциясын қамтиды (EF003409) | true |
| Мин. реттелетін кідіріспен қосу уақыты (EF008190) | 0 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['-', '-'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['-', '-'] |
| негізгі тізбекке арналған өнім компонентінің алынбалы терминалы | Yes |
| Әдетте ашық контактілер саны (EF008256) | 0 |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | 0 |
| өлшенген ток мәні үшін реттелетін коммутациялық гистерезис | 5 ... 10 mA |
| ● due to conductor-earth surge according to IEC 61000-4-5 | 2 kV |
| шығыс релесінің DIAZED сақтандырғыш буынының үздіксіз тогы | 4 A |
| контактілері максималды коммутациялық элементтің жылу тогы | 5 A |
| ● due to conductor-conductor surge according to IEC 61000-4-5 | 1 kV |
| electrical endurance (switching cycles) at AC-15 at 230 V typical | 100 000 |
| негізгі және IO-Link құрылғысы арасындағы нүктеден нүктеге цикл уақыты ең аз | 10 ms |
| ● циклдік тасымалдау қосындысы бар кірістердің мекенжай диапазонының | 4 byte |
| ● циклдік тасымалдау қосындысы бар шығыстардың мекенжай диапазонының | 2 byte |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| IEC 60664 стандартына сәйкес III санаттағы асқын кернеуге арналған оқшаулау кернеуі | |
| product component removable terminal for auxiliary and control circuit | Yes |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Tris(2-chloroethyl) ... CAS-No. 115-96-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(2-chloroethyl) phosphate (TCEP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Жалпы өнімді бекітуEMCCРастауӨндірушінің декларациясыСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ТасымалдаубасқаТеміржолТүрлі сынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыРастауДіріл және соққы | General Product Approval |
