3UG4511-1BP20

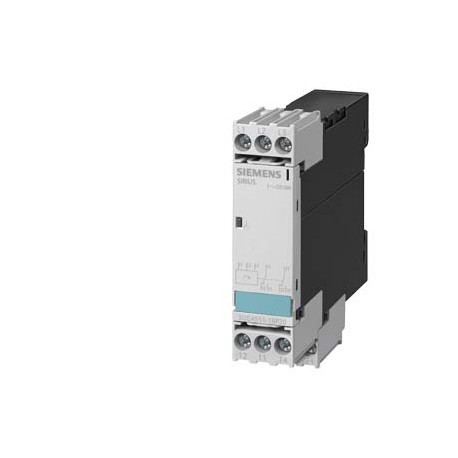

3UG4511-1BP20 SIEMENS Analog monitoring relay Phase sequence monitoring 3 x 320...500 V 50...60 Hz AC 2 chan..
$0.00USD
4021 қолжетімді
Негізгі сипаттамалар
:VersionClassificationeClass627-37-18-03eClass7.127-37-18-03eClass827-37-18-03eClass927-37-18-03eClass9.127-37-18-03ETIM5EC001441ETIM6EC001441ETIM7EC001441ETIM8EC001441IDEA44727UNSPSC1439-12-15-21UNSPSC1539-12-15-21
EAN:4011209642225
UPC:754554931432
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| VersionClassificationeClass627-37-18-03eClass7.127-37-18-03eClass827-37-18-03eClass927-37-18-03eClass9.127-37-18-03ETIM5EC001441ETIM6EC001441ETIM7EC001441ETIM8EC001441IDEA44727UNSPSC1439-12-15-21UNSPSC1539-12-15-21 | |
| EAN | 4011209642225 |
| UPC | 754554931432 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 91 mm |
| ені | 22.5 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 92 mm |
| ● solid | 1x (0.5 ... 4 mm2), 2x (0.5 ... 2.5 mm2) |
| Топ коды | R711 |
| — жоғары қарай | 0 mm |
| ● at 24 V | 1 A |
| Растау | |
| Date5/4/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LAO----- |
| — шабуылшылар | 0 mm |
| ● at 125 V | 0.2 A |
| ● at 250 V | 0.1 A |
| ● stranded | 20 ... 14 |
| Өнім тобы | Line monitoring |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| — backwards | 0 mm |
| — төмен қарай | 0 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 12/21/2020 |
| ● автоматты түрде қалпына келтіру | Yes |
| Таза салмағы (кг) | 0,134 Kg |
| кернеу түрі | |
| — жағында | 0 mm |
| Тереңдік (EF000049) | 91.0 |
| Ені (EF000008) | 22.5 |
| бекіту әдісі | snap-on mounting |
| өнім функциясы | Phase monitoring relay |
| қажетті аралық | |
| Шыққан елі | Germany |
| Биіктігі (EF000040) | 92.0 |
| Test Certificates | Marine / Shipping |
| бекіту орны | any |
| ● бастапқы мән | 1 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| гальваникалық оқшаулау | |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -40 ... +85 °C |
| ● ток өткізгіш бөлшектер үшін | |
| ● бақылау үшін | AC |
| Қаптама өлшемі | 29,00 x 99,00 x 107,00 |
| Өнім сипаттамасы | Analog monitoring relay Phase sequence monitoring 3 x 320...500 V 50...60 Hz AC 2 change-over contacts screw terminal Successor product for 3UG3511-1BQ50 |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| дисплей нұсқасы LED | Yes |
| өнімнің белгіленуі | Network monitoring relay with analog setting |
| IP қорғаныс класы | IP20 |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● during transport | -40 ... +85 °C |
| ● толық масштабты мән | 1 |
| өнімнің дизайны | 1 function |
| conducted interference | |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● асимметрияны анықтау | No |
| ● at AWG cables solid | 2x (20 ... 14) |
| ● шығыстар арасында | Yes |
| Жалпы өнімді мақұлдау | EMC |
| Special Test Certificate | Type Test Certificates/Test Report |
| айнымалы токтағы өлшенетін кернеу | 500 ... 320 V |
| өнім түрінің белгіленуі | 3UG4 |
| ● 250 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 400 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 50 Гц номиналды мәні бойынша | 320 ... 500 V |
| ● 60 Гц номиналды мәні бойынша | 320 ... 500 V |
| ● асқын кернеуді анықтау | No |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● at AWG cables stranded | 2x (20 ... 14) |
| ● төмен кернеуді анықтау | No |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 2 Day/Days |
| Шикізат үшін қосымша төлем | None |
| ● фазалық ақауларды анықтау | No |
| Қаптама өлшем бірлігі | MM |
| айнымалы токтағы қоректендіру кернеуін басқару | |
| ● кіріс және шығыс арасындағы | Yes |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| электр қосылымының түрі | screw-type terminals |
| ● фазалық тізбекті тану | Yes |
| ● қатарлас орнатумен | |
| Алынбалы қысқыштарымен (EF003340) | true |
| ● басқару кернеуінің | AC |
| ● 3 фазалы асқын кернеуді анықтау | No |
| Фазаның істен шығуын анықтау (EF003413) | false |
| Кернеуді өлшеу диапазоны (EF002486) | ['320', '500'] |
| connectable conductor cross-section | |
| жұмыс тогы кемінде 17 В | 5 mA |
| ● кернеудің төмендеуін анықтау 3 фаза | No |
| Фазалық тізбекті бақылау (EF003412) | true |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3UG4511-1BP20 |
| Фазалық теңгерімсіздікті бақылау (EF003416) | false |
| Іске қосуға арналған кернеу түрі (EF008242) | AC |
| AC-15 шығыс релесінің қуаты | |
| DC-13 шығыс релесінің қуаты | |
| Электр қосылымының түрі (EF003961) | Screw connection |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| ● 3 фазалы кернеу терезесін тану | No |
| CO контактілерінің кешіктірілген коммутация саны | 2 |
| кешіктірілген коммутация кезіндегі NC контактілерінің саны | 0 |
| кешіктірілген коммутациядағы ЖОҚ контактілер саны | 0 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| Рұқсат етілген ең жоғары кідіріс уақыты (EF008191) | - |
| number of poles for main current circuit | 3 |
| Мин. реттелетін өшіру-кідіріс уақыты (EF008192) | - |
| Шамадан тыс кернеуді анықтау функциясы (EF003415) | false |
| ● with degree of pollution 3 rated value | 690 V |
| Кернеуді анықтау кезіндегі функция (EF003414) | false |
| бұрандалы терминалдармен қатайту моменті | 0.8 ... 1.2 N·m |
| ● due to burst according to IEC 61000-4-4 | 2 kV |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | sinusoidal half-wave 15g / 11 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● finely stranded with core end processing | 1x (0.5 ... 2.5 mm2), 2x (0.5 ... 1.5 mm2) |
| operating frequency with 3RT2 contactor maximum | 5 000 1/h |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| Rated control supply voltage Us at DC (EF003980) | ['-', '-'] |
| ● кернеу көзі мен басқа тізбектер арасында | Yes |
| electrostatic discharge according to IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| mechanical service life (switching cycles) typical | 10 000 000 |
| field-based interference according to IEC 61000-4-3 | 10 V/m |
| Қуаттандырудың рұқсат етілген максималды кідіріс уақыты (EF008189) | - |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 2 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41H / 41H |
| ● реттелетін ашық/жабық тізбек тогы принципі | No |
| Мин. реттелетін кідіріспен қосу уақыты (EF008190) | - |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['320.0', '500.0'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['320.0', '500.0'] |
| Әдетте ашық контактілер саны (EF008256) | 0 |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | 0 |
| ● due to conductor-earth surge according to IEC 61000-4-5 | 2 kV |
| шығыс релесінің DIAZED сақтандырғыш буынының үздіксіз тогы | 4 A |
| контактілері максималды коммутациялық элементтің жылу тогы | 5 A |
| ● due to conductor-conductor surge according to IEC 61000-4-5 | 1 kV |
| electrical endurance (switching cycles) at AC-15 at 230 V typical | 100 000 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| IEC 60664 стандартына сәйкес III санаттағы асқын кернеуге арналған оқшаулау кернеуі | |
| product component removable terminal for auxiliary and control circuit | Yes |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| operating range factor control supply voltage rated value at AC at 50 Hz | |
| operating range factor control supply voltage rated value at AC at 60 Hz | |
| Жалпы өнімді бекітуEMCDСәйкестікті декларациялауРастауСынақ сертификаттарыТеңіз / ТасымалдаубасқаТеміржолАрнайы сынақ сертификатыТүріСынақ сертификаттары/сынақ есебіРастауДіріл және соққы | General Product Approval |
