Қоймада Танымал өнім

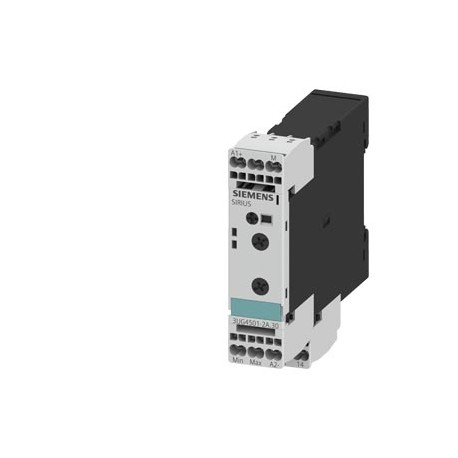

3UG4501-2AW30
3UG4501-2AW30 SIEMENS Analog monitoring relay Fill level monitoring Resistance monitoring from 2 to 200 kohm..
$0.00USD
4296 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209665323
UPC:804766053207
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209665323 |
| UPC | 804766053207 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 91 mm |
| ені | 22.5 mm |
| БҰҰ СПСК | 15 |
| eClass | 6 |
| биіктік | 94 mm |
| ● solid | 2x (0.25 ... 1.5 mm²) |
| Топ коды | R711 |
| — жоғары қарай | 0 mm |
| ● at 24 V | 1 A |
| Растау | |
| Date5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LAO----- |
| — шабуылшылар | 0 mm |
| ● at 125 V | 0.2 A |
| ● at 250 V | 0.1 A |
| ● stranded | 24 ... 16 |
| Өнім тобы | Level monitoring |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| — backwards | 0 mm |
| — төмен қарай | 0 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 1/8/2021 |
| Таза салмағы (кг) | 0,123 Kg |
| кернеу түрі | |
| — жағында | 0 mm |
| ● rated value | 24 ... 240 V |
| Тереңдік (EF000049) | 91.0 |
| Ені (EF000008) | 22.5 |
| бекіту әдісі | screw and snap-on mounting |
| өнім функциясы | Monitoring relay for level monitoring |
| қажетті аралық | |
| Шыққан елі | Czech Republic |
| Биіктігі (EF000040) | 94.0 |
| Test Certificates | Marine / Shipping |
| бекіту орны | any |
| ● бастапқы мән | 0.85 |
| ● іске қосқан кезде | 0.5 ... 10 s |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| гальваникалық оқшаулау | |
| insulation voltage | |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -40 ... +80 °C |
| ● сыртқы қалпына келтіру | Yes |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 99,00 x 109,00 x 30,00 |
| Өнім сипаттамасы | Analog monitoring relay Fill level monitoring Resistance monitoring from 2 to 200 kohm 0vershoot and undershoot 24 to 240 V AC/DC 50 to 60 Hz DC and AC 2-step or 1-step control Tripping delay 0.5 to 10 s 1 change-over contact spring-type connection system |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| дисплей нұсқасы LED | Yes |
| өнімнің белгіленуі | Level monitoring relay with analog setting |
| IP қорғаныс класы | IP20 |
| — максимум 24 В кернеуде | 2 VA |
| — максимум 240 В кернеуде | 4 VA |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● during transport | -40 ... +80 °C |
| ● толық масштабты мән | 1.1 |
| Каскадты (EF000507) | - |
| number of CO contacts | |
| ● delayed switching | 1 |
| conducted interference | |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● at AWG cables solid | 2x (24 ... 16) |
| ● шығыстар арасында | No |
| Жалпы өнімді мақұлдау | EMC |
| өнім түрінің белгіленуі | 3UG4 |
| relative repeat accuracy | 1 % |
| ● 250 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 400 В кернеуде 50/60 Гц жиілікте | 3 A |
| ● 50 Гц номиналды мәні бойынша | 24 ... 240 V |
| ● 60 Гц номиналды мәні бойынша | 24 ... 240 V |
| °C температураның ауытқуы | 1 %/°C |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● at AWG cables stranded | 2x (24 ... 16) |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 2 Day/Days |
| Шикізат үшін қосымша төлем | None |
| салыстырмалы өлшеу дәлдігі | 20 % |
| Қаптама өлшем бірлігі | MM |
| айнымалы токтағы қоректендіру кернеуін басқару | |
| control supply voltage at DC | |
| физикалық өлшеу принципі | conductive |
| ● кіріс және шығыс арасындағы | Yes |
| Заттарға тыйым салу (күн) | 05/01/2012 |
| электр қосылымының түрі | spring-loaded terminals |
| ● реттелетін жауап беру | Yes |
| реттелетін жауап беру кідіріс уақыты | |
| ● қатарлас орнатумен | |
| ● кіріс мониторингі реттелетін | Yes |
| ● шығыс бақылауы реттелетін | Yes |
| Алынбалы қысқыштарымен (EF003340) | true |
| ● басқару кернеуінің | AC/DC |
| Type Test Certificates/Test Report | Special Test Certificate |
| connectable conductor cross-section | |
| жұмыс тогы кемінде 17 В | 5 mA |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 4 kV |
| ● Тұрақты токтағы көрінетін қуат тұтынуы | |
| ● айнымалы токтағы көрінетін қуат тұтынуы | |
| Өнім нөмірі (нарықтық бет нөмірі) | 3UG4501-2AW30 |
| Іске қосуға арналған кернеу түрі (EF008242) | AC/DC |
| AC-15 шығыс релесінің қуаты | |
| DC-13 шығыс релесінің қуаты | |
| Электр қосылымының түрі (EF003961) | Spring clamp connection |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| кешіктірілген коммутация кезіндегі NC контактілерінің саны | 0 |
| кешіктірілген коммутациядағы ЖОҚ контактілер саны | 0 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| ● төменгі немесе жоғарғы шекті бұзумен | 0.5 ... 10 s |
| Рұқсат етілген ең жоғары кідіріс уақыты (EF008191) | 10 |
| Мин. реттелетін өшіру-кідіріс уақыты (EF008192) | 0.5 |
| Физикалық өлшеу принципі (EF008238) | Other |
| Электродтарға арналған кірістер саны (EF003427) | 1 |
| бұрандалы терминалдармен қатайту моменті | 0.8 ... 1.2 N·m |
| ● due to burst according to IEC 61000-4-4 | 2 kV |
| Максималды рұқсат етілген жұмыс кідірісі уақыты (EF008194) | 10 |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | sinusoidal half-wave 15g / 11 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● finely stranded with core end processing | 2 x (0.25 ... 1.5 mm²) |
| Мин. реттелетін жұмыс кідіріс уақыты (EF008195) | 0.5 |
| operating frequency with 3RT2 contactor maximum | 5 000 1/h |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| ● finely stranded without core end processing | 2x (0.25 ... 1.5 mm²) |
| Rated control supply voltage Us at DC (EF003980) | ['24', '240'] |
| Жауап беру мәні сезімталдықты реттейді (EF003429) | true |
| electrostatic discharge according to IEC 61000-4-2 | 6 kV contact discharge / 8 kV air discharge |
| mechanical service life (switching cycles) typical | 10 000 000 |
| field-based interference according to IEC 61000-4-3 | 10 V/m |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 1 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41H / 41H |
| электр қуаты өшкен жағдайда буферлеу уақыты минималды | 200 ms |
| қосымша сенсордың өндірушінің өнім нөмірі | 2-pole and 3-pole sensors 3UG3207 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['24.0', '240.0'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['24.0', '240.0'] |
| Әдетте ашық контактілер саны (EF008256) | 0 |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | 0 |
| ● due to conductor-earth surge according to IEC 61000-4-5 | 2 kV |
| шығыс релесінің DIAZED сақтандырғыш буынының үздіксіз тогы | 4 A |
| operating range factor control supply voltage rated value at DC | |
| ● due to conductor-conductor surge according to IEC 61000-4-5 | 1 kV |
| electrical endurance (switching cycles) at AC-15 at 230 V typical | 100 000 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| product component removable terminal for auxiliary and control circuit | Yes |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Tris(2-chloroethyl) ... CAS-No. 115-96-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(2-chloroethyl) phosphate (TCEP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dicyclohexyl phthala... CAS-No. 84-61-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dicyclohexyl phthalate (DCHP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| operating range factor control supply voltage rated value at AC at 50 Hz | |
| operating range factor control supply voltage rated value at AC at 60 Hz | |
| ● IEC 60664 стандартына сәйкес ластану дәрежесі 3 номиналды мәні бар III санатты асқын кернеу үшін | 300 V |
| Жалпы өнімді бекітуEMCDСәйкестікті декларациялауРастауСынақ сертификаттарыТеңіз / ТасымалдаубасқаТеміржолТүрлі сынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыРастауДіріл және соққы | General Product Approval |
