3TK2810-1KA42-0AA0

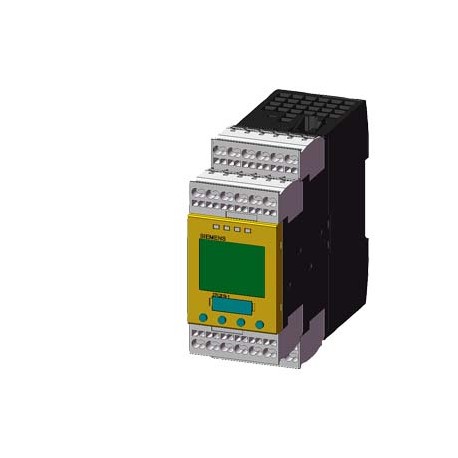

3TK2810-1KA42-0AA0 SIEMENS SIRIUS safety relay Safety-oriented Speed monitoring 110-240 V AC/DC, 45 mm overa..
$0.00USD
3118 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209896147
UPC:887621125516
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209896147 |
| UPC | 887621125516 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 124.3 mm |
| ені | 45 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 107.7 mm |
| ● кондиционерде | |
| ● Вашингтонда | 110 ... 240 V |
| ● solid | 0.5 ... 4 mm² |
| Топ коды | R711 |
| — 24 В кернеуде | 2 A |
| Date5/8/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LAO----- |
| — 115 В кернеуде | 3 A |
| — 230 В кернеуде | 3 A |
| — at 50 Hz | 0.8 ... 1.1 |
| — at 60 Hz | 0.8 ... 1.1 |
| ● 50 Гц жиілікте | 110 ... 240 V |
| ● 60 Гц жиілікте | 110 ... 240 V |
| ● stranded | 2x (20 ... 16) |
| Өнім тобы | With special functions |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| ● 2 арналы | 3 |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 4/11/2022 |
| Таза салмағы (кг) | 0,420 Kg |
| енгізу дизайны | |
| ● UL мақұлдауы | Yes |
| ● енгізуді бастау | Yes |
| Тереңдік (EF000049) | 124.3 |
| Үлгі (EF000010) | Other |
| Ені (EF000008) | 45.0 |
| бекіту әдісі | screw and snap-on mounting |
| өнім функциясы | |
| shock resistance | 8g / 10 ms |
| Шыққан елі | Germany |
| Биіктігі (EF000040) | 107.7 |
| Test Certificates | other |
| бекіту орны | any |
| ● 1 номиналды мән | 50 Hz |
| ● 2 номиналды мән | 60 Hz |
| ● NC байланысшысы ретінде | |
| ● байланыс жоқ болғандықтан | |
| ● қауіпсіздік қосқышы | Yes |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -20 ... +70 °C |
| ● кері байланыс енгізу | Yes |
| ● <1> сигналы үшін | 1.8 mA |
| ● қауіпсіздікке қатысты | |
| Қаптама өлшемі | 112,00 x 127,00 x 53,00 |
| Өнім сипаттамасы | SIRIUS safety relay Safety-oriented Speed monitoring 110-240 V AC/DC, 45 mm overall width Spring-type terminal EC instantaneous: 2 NO EC delayed: 0 SC: 2 electrical NAMUR version Auto-start/manual start Basic device Maximum achievable PL according to EN 13849-1: e Maximum achievable SIL according to IEC 61508: 3 |
| қоршаған орта температурасы | |
| өлшеу дәлдігі | +-2 % |
| өнімнің белгіленуі | Speed monitor |
| suitability for use | |
| ● BG BIA мақұлдауы | No |
| ● автоматты түрде іске қосу | Yes |
| ● finely stranded | |
| ● <0> сигналымен | 1.6 mA |
| гистерезистің ауысуы | 6.25 % |
| ● жұмыс кезінде | 0 ... 60 °C |
| ● клапанды бақылау | No |
| өнімнің дизайны | standstill and speed monitoring |
| — кешіктірілген ауысу | 0 |
| өнімділік деңгейі (ӨД) | |
| ● бақыланатын іске қосу | Yes |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| каскадты жобалау | none |
| сенсор кірістерінің саны | |
| ЭМС шығаратын кедергі | EN 60947-5-1 |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| Шығаруды кешіктіру (EF001129) | - |
| Special Test Certificate | Confirmation |
| control supply voltage 1 | |
| кодтаушы сигналын бағалау | two signal tracks each with inverted signals |
| — instantaneous contact | 0 |
| ● тоқтап қалуды бақылау | Yes |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| certificate of suitability | EN ISO 13849, EN 62061, IEC 61508 |
| коммутациялық сыйымдылық тогы | |
| ● 1 арналы немесе 2 арналы | 0 |
| ● ТӨТЕНШЕ ЖАҒДАЙДА ӨШІРУ функциясы | Yes |
| ● IEC 61508 стандартына сәйкес | 3 |
| ● IEC 62061 стандартына сәйкес | 3 |
| ● сигнал беру функциясы үшін | |
| ● жарық массивін бақылау | No |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 20 Day/Days |
| Шикізат үшін қосымша төлем | None |
| Бастапқы енгізумен (EF003342) | true |
| ● кабель үзілуінің максималды ұзақтығы үшін | 0.15 mA |
| ● қауіпсіздікке қатысты тізбектер | Yes |
| Бағалау кірістері (EF008245) | 2-channel |
| Қаптама өлшем бірлігі | MM |
| Қауіпсіздік тұтастығы деңгейі (SIL) | |
| — with core end processing | 2 x (0.25 ... 1.5 mm²) |
| ● ISO 13849-1 стандартына сәйкес | e |
| ● лазерлік сканерлеуді бақылау | No |
| ● жарық кедергісін бақылау | No |
| ● жартылай өткізгіш шығыстарының | |
| ● қысқа тұйықталу минимумында | 6 mA |
| электр қосылымының түрі | spring-loaded terminals |
| ● айналу жылдамдығын бақылау | Yes |
| ● тактильді сенсорлық бақылау | No |
| control supply voltage 1 at AC | |
| insulation voltage rated value | 300 V |
| ● позицияны ауыстырып-қосқышты бақылау | Yes |
| ● қорғаныс есіктерін бақылау | Yes |
| Дыбысты өшіру функциясымен (EF004057) | false |
| NAMUR сенсорларының қоректендіру кернеуі | 8.2 V; provided by the device |
| — without core end processing | 2x (0.25 ... 1.5 mm²) |
| Кері байланыс тізбегімен (EF003343) | true |
| қоректендіру кернеуінің жиілігін басқару | |
| Рельсті орнату мүмкін (EF003972) | FALSE |
| TÜV (EF004144) мақұлдауымен | true |
| Алынбалы қысқыштарымен (EF003340) | true |
| SN 31205 стандартына сәйкес ауа қысымы | 90 ... 106 kPa |
| relative humidity during operation | 10 ... 95 % |
| ● қалқымалы сенсорларды бақылау | Yes |
| BG BIA (EF004145) мақұлдауымен | false |
| өнімнің ерекшелігі - тізбекаралық кедергіден қорғалған | Yes |
| кодтағыштың сигнал деңгейінің түрі | optionally TTL, HTL or sin/cos (Ua = 1Vss) |
| EN ISO 13849-1 стандартына сәйкес санат | 4 |
| Қоршаудың IP қорғаныс класы | IP20 |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 4 000 V |
| — қауіпсіздікке байланысты кешіктірілген ауыстырып қосу | 0 |
| ● АЖЫРАТЫЛЫМ ӨШІРУ тізбегін бақылау | No |
| Өнім нөмірі (нарықтық бет нөмірі) | 3TK2810-1KA42-0AA0 |
| IEC 61508 (EF009889) стандартына сәйкес SIL | 3 |
| Іске қосуға арналған кернеу түрі (EF008242) | AC/DC |
| EN 60204-1 стандартына сәйкес тоқтату санаты | 0 |
| ● қысымға сезімтал төсенішті бақылау | No |
| Электр қосылымының түрі (EF003961) | Other |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| EMC-ге қатысты орнату ортасы | This product is suitable for Class A environments only. In household environments, this device can cause unwanted radio interference. The user is required to implement appropriate measures in this case. |
| EN 61346-2 стандартына сәйкес анықтамалық код | F |
| ● қалқымалы емес сенсорларды бақылау | No |
| NAMUR сенсорларының минималды импульс ұзақтығы | 75 µs |
| кодтаушының ақаулыққа жауап беру түрі | high-resistance |
| UL (EF001783) бойынша мақұлдауымен | true |
| — қауіпсіздікке қатысты лездік байланыс | 0 |
| ● каскадты енгізу/функционалдық коммутация | No |
| EN 954-1 (EF006782) стандартына сәйкес санат | 4 |
| өзара әрекеттесуді басқаруға жарамдылығы | No |
| электр тогының соғуынан сенсорлық қорғаныс | finger-safe |
| NAMUR сенсорларының минималды интерпульстік кезеңі | 75 µs |
| IEC 61508-2 стандартына сәйкес қауіпсіздік құрылғысының түрі | Type B |
| — 24 В кернеудегі DC-13 сигнал беру функциясы үшін | 0.02 A |
| ● магнитті басқарылатын қосқышты бақылау | No |
| Клапандарды бақылауға жарамды (EF007272) | false |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — сигнал беру функциясының кешіктірілген коммутациясы үшін | 0 |
| басқару көзінің кернеуінің түрі | AC/DC |
| IEC 60204 (EF007498) стандартына сәйкес аялдама санаты | 0 |
| электрлік төзімділік (коммутация циклдары) типтік | 100 000 |
| IEC 61508 стандартына сәйкес аппараттық ақауларға төзімділік | 1 |
| кірістердің қауіпсіздікке қатысты сымдарының түрі | single-channel or two-channel |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 10 ... 55 Hz: 0.35 mm |
| EN 62061 стандартына сәйкес жоғары сұраныс деңгейі бар PFHD | 0.0000000034 1/h |
| Rated control supply voltage Us at DC (EF003980) | ['110', '240'] |
| — лездік байланыс сигнал беру функциясы үшін | 0 |
| EN 62061 стандартына сәйкес SIL талап ету шегі (ішкі жүйе) | 3 |
| ● магнитті басқарылатын NC-NC қосқышын бақылау | No |
| ● магнитті басқарылатын қосқышпен басқару NC-NO | No |
| IEC 61496-1 (EF004105) стандартына сәйкес қауіпсіздік түрі | - |
| mechanical service life (switching cycles) typical | 50 000 000 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41L / 41L |
| ● TÜV (Германия техникалық инспекциясы) сертификаты | Yes |
| ● AC-15 реле шығыстарының NC контактілерінің | |
| ● AC-15 реле шығыстарының NO контактілерінің | |
| ● DC-13 реле шығыстарының NO контактілерінің | |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['110', '240'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['110', '240'] |
| Тактильді сенсорларды бақылауға жарамды (EF007271) | false |
| NAMUR сенсорларының сигнал жиілігін реттеу диапазоны | 1 Hz ... 2 kHz |
| NAMUR сенсорларының қоректендіру кернеуінің түрі | DC |
| ● IEC 61508 стандартына сәйкес кешіктірілген босату тізбегі үшін | SIL3 |
| Магниттік қосқыштарды бақылауға жарамды (EF007266) | false |
| Позиция ауыстырғыштарын бақылауға жарамды (EF007270) | true |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| жанасу әсер ететін коммутациялық элемент ретіндегі шығыстар саны | |
| EN ISO 13849-1 (EF007399) стандартына сәйкес өнімділік деңгейі | Level e |
| Жақындық қосқыштарын бақылауға жарамды (EF007267) | true |
| AWG кабельдеріндегі қосылатын өткізгіштің көлденең қималарының түрі | |
| ● EN ISO 13849-1 стандартына сәйкес кешіктірілген босату тізбегі үшін | e |
| Апаттық тоқтату тізбектерін бақылауға жарамды (EF007268) | false |
| контактілері максималды коммутациялық элементтің жылу тогы | 5 A |
| NAMUR сенсорларының кірісіндегі кіріс тогының ауысу шегі | |
| байланыссыз жартылай өткізгішті коммутациялық элемент ретіндегі шығыстар саны | |
| Шығыстар саны, қауіпсіздікке қатысты, кешіктірілген, жанасумен (EF003345) | - |
| Шығыстар саны, қауіпсіздікке қатысты, кешіктірілген, жартылай өткізгіштер (EF003347) | 0 |
| Шығыстар саны, қауіпсіздікке қатысты, кідіріссіз, байланыспен (EF003344) | - |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.05.2012 |
| Шығыстар саны, қауіпсіздікке қатысты, кідіріссіз, жартылай өткізгіштер (EF003346) | 0 |
| IEC 61508 стандартына сәйкес дәлелдеу сынағы аралығы немесе қызмет ету мерзімі үшін T1 мәні | 20 y |
| Шығыстар саны, сигнал беру функциясы, кешіктірілген, байланыспен (EF003349) | - |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| магнит катушкасының жұмыс диапазоны коэффициентін басқару қоректендіру кернеуінің номиналды мәні | |
| Оптоэлектронды қорғаныс жабдықтарын бақылауға жарамды (EF007269) | false |
| Шығыстар саны, сигнал беру функциясы, кешіктірілген, жартылай өткізгіштер (EF003351) | 1 |
| Шығыстар саны, сигнал беру функциясы, кідіріссіз, байланыспен (EF003348) | - |
| Шығыстар саны, сигнал беру функциясы, кідіріссіз, жартылай өткізгіштер (EF003350) | 1 |
| IEC 750 стандартына сәйкес IEC 204-2 стандартына сәйкес кеңейтілген DIN 40719 стандартына сәйкес сілтеме коды | KT |
| қажетті реле шығыстарының NO контактілерін қысқа тұйықталудан қорғауға арналған сақтандырғыш буынының дизайны | gL/gG: 4 A |
| Жалпы өнімді бекітуСәйкестік туралы декларацияСынақ сертификаттарыБасқа теміржолАрнайы сынақ сертификатыРастауРастау | General Product Approval |
Өнім сипаттамасы
SIRIUS SAFETY RELAY SAFETY-RELATED SPEED MONITORING, 110 - 240 V AC/DC, 45.0 MM, SPRING LOADED CONNECTION, ENABLING CIRCUIT, INSTANTANEOUS: 2NO, ENABLING CIRCUIT, DELAYED: 0, SIGNALING CIRCUIT: 2 ELEC
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
