3TF6944-0CF7

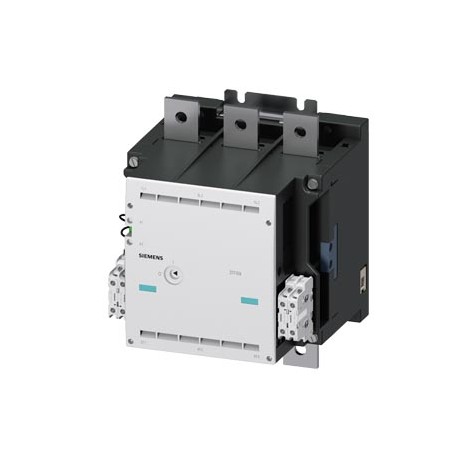

3TF6944-0CF7 SIEMENS Contactor, Size 14, 3-pole, AC-3, 450 kW, 400/380 V (690 V) Auxiliary switch 44 (4NO+4N..
$0.00USD
4240 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209044500
UPC:754554345390
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209044500 |
| UPC | 754554345390 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 237 mm |
| ені | 230 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 295 mm |
| — solid | 2x (0.5 ... 1.0 mm²), 2x (1.0 ... 2.5 mm²) |
| ● кондиционерде | 9.5g / 5 ms, 5.7g / 10 ms |
| Топ коды | R711 |
| доғалау уақыты | 10 ... 15 ms |
| — жоғары қарай | 10 mm |
| ● AC-1 нүктесінде | |
| ● at AC-3 | |
| Date5/2/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | L-O----- |
| — шабуылшылар | 20 mm |
| — stranded | 50 ... 240 mm² |
| ● 50 Гц жиілікте | 0.8 ... 1.1 |
| ● 60 Гц жиілікте | 0.8 ... 1.1 |
| ● AC-6a нүктесінде | |
| Өнім тобы | SIRIUS 3RT12 and 3TF6 vacuum contactors |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| жабылу кідірісі | |
| ашылу кідірісі | |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 7/2/2021 |
| ● бекітілетін | 4 |
| Таза салмағы (кг) | 22,202 Kg |
| тесіктер саны | 1 |
| operating power | |
| — жағында | 10 mm |
| бекіту әдісі | screw fixing |
| өнім функциясы | |
| қажетті аралық | |
| Шыққан елі | Turkey |
| Теңіз / Жеткізу | other |
| тесіктердің диаметрі | 13.5 mm |
| бекіту орны | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| operating voltage | |
| өнім кеңейтімі | |
| контактордың өлшемі | 14 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| insulation voltage | |
| ● сақтау кезінде | -55 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 374,00 x 404,00 x 378,00 |
| Өнім сипаттамасы | Contactor, Size 14, 3-pole, AC-3, 450 kW, 400/380 V (690 V) Auxiliary switch 44 (4NO+4NC) AC operation 110...132 V AC 50/60 Hz |
| қоршаған орта температурасы | |
| operating frequency | |
| жұмыс тогы | |
| өнімнің белгіленуі | Vacuum contactor |
| ● at AC-1 maximum | 700 1/h |
| ● қосалқы қосқыш | No |
| ● жұмыс кезінде | -25 ... +55 °C |
| ● for main contacts | |
| ● solid or stranded | 0.5 ... 2.5 mm² |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| сақтандырғыш қосылысының дизайны | |
| қосылым жолағының ені | 40 mm |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 48 В номиналды мәні кезінде | 10 A |
| Жалпы өнімді мақұлдау | Functional Safety/Safety of Machinery |
| өнім түрінің белгіленуі | 3TF6 |
| асқын кернеуге төзімділік | |
| — at 230 V rated value | 260 kW |
| — at 400 V rated value | 820 A |
| — at 500 V rated value | 820 A |
| — at 690 V rated value | 820 A |
| ● 110 В номиналды мәні кезінде | 3.2 A |
| ● 125 В номиналды мәні кезінде | 2.5 A |
| ● 220 В номиналды мәні кезінде | 0.9 A |
| ● 230 В номиналды мәні кезінде | 5.6 A |
| ● 400 В номиналды мәні кезінде | 360 A |
| ● at 480 V rated value | 820 A |
| ● 50 Гц номиналды мәні бойынша | 110 ... 132 V |
| ● 500 В номиналды мәні кезінде | 2.5 A |
| ● 60 Гц номиналды мәні бойынша | 110 ... 132 V |
| ● 600 В номиналды мәні кезінде | 0.22 A |
| ● 690 В номиналды мәні кезінде | 360 A |
| ● for 3-phase AC motor | |
| ● контактордың типтік түрі | 5 000 000 |
| Сәйкестік туралы декларация | Test Certificates |
| салыстырмалы ылғалдылықтың ең төменгі деңгейі | 10 % |
| — 1000 В номиналды мәні бойынша | 580 A |
| ● лезде байланыс | 4 |
| ● side-by-side mounting | Yes |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Модульдік нұсқа (EF001126) | true |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 35 Day/Days |
| Шикізат үшін қосымша төлем | None |
| қосылыс жолағының қалыңдығы | 6 mm |
| ● AC-2 кезінде AC-3 максимумында | 200 1/h |
| Қаптама өлшем бірлігі | MM |
| айнымалы токтағы қоректендіру кернеуін басқару | |
| AC-15 кезіндегі жұмыс тогы | |
| DC-12 жүйесіндегі жұмыс тогы | |
| DC-13 жүйесіндегі жұмыс тогы | |
| — at 200/208 V rated value | 290 hp |
| — at 220/230 V rated value | 350 hp |
| — at 460/480 V rated value | 700 hp |
| — at 575/600 V rated value | 860 hp |
| ● for main current circuit | Connection bar |
| Заттарға тыйым салу (күн) | 03/01/2017 |
| электр қосылымының түрі | |
| ● қатарлас орнатумен | |
| ● at AC-3 rated value maximum | 690 V |
| ● негізгі тізбектің номиналды мәні | 8 kV |
| синус импульсімен соққыға төзімділік | |
| ● at AC-4 at 400 V rated value | 690 A |
| айнымалы токтағы жүктемесіз ауысу жиілігі | 1 000 1/h |
| AC-6a кезіндегі жұмыс істейтін көрінетін қуат | |
| ● ең төменгі рұқсат етілген температура 40 °C кезінде | 600 mm² |
| relative humidity during operation | 10 ... 95 % |
| yielded mechanical performance [hp] | |
| ● at AWG cables for main contacts | 2/0 ... 500 kcmil |
| AC-12 максимумындағы жұмыс тогы | 10 A |
| ● қосалқы тізбектің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3TF6944-0CF7 |
| Номиналды жұмыс қуаты NEMA (EF011960) | - |
| Іске қосуға арналған кернеу түрі (EF008242) | AC |
| ● for auxiliary and control circuit | screw-type terminals |
| ● байланысқа арналған функционалдық модуль | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| — with type of assignment 2 required | gG: 630 A (690 V, 50 kA), aM: 630 A (690 V, 50 kA), BS88: 630 A (690 V, 50 kA) |
| ● between main and auxiliary circuit | 500 V |
| number of NC contacts for main contacts | 0 |
| number of NO contacts for main contacts | 3 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| тікбұрышты импульс кезіндегі соққыға төзімділік | |
| ● at contactor for auxiliary contacts | Screw-type terminals |
| number of poles for main current circuit | 3 |
| негізгі ток тізбегінің кернеу түрі | AC |
| — with type of coordination 1 required | gG: 1250 A (690 V, 100 kA) |
| ● at AWG cables for auxiliary contacts | 2x (18 ... 12) |
| көмекші контактілердің байланыс сенімділігі | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| mechanical service life (switching cycles) | |
| 10 с-пен шектелген термиялық қысқа мерзімді ток | 7 000 A |
| айнымалы токтағы магнит катушкасының айқын ұстау күші | |
| айнымалы токтағы магнит катушкасының көрінетін тарту күші | |
| ● between auxiliary and auxiliary circuit | 300 V |
| full-load current (FLA) for 3-phase AC motor | |
| көмекші контактілер үшін NC контактілерінің саны | |
| көмекші контактілер үшін ЖОҚ контактілер саны | |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 50 ... 240 mm² |
| ● finely stranded with core end processing | 240 ... 50 mm² |
| басқару көзінің кернеуінің түрі | AC |
| ● IEC 60947-4-1 стандартына сәйкес айнамен байланыс | Yes; One NC contact each must be connected in series for the right and left auxiliary switch block respectively |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 450.0 |
| AC-4 кезіндегі номиналды жұмыс қуаты, 400 В (EF008496) | 191.0 |
| Rated control supply voltage Us at DC (EF003980) | ['-', '-'] |
| коммутатордың жұмыс механизмінің басқару нұсқасы | Standard A1 - A2 |
| 440 В номиналды мәндегі DC-12 жүйесіндегі жұмыс тогы | 0.33 A |
| Номиналды жұмыс тогы, яғни AC-1 кезінде, 400 В (EF001393) | - |
| Номиналды жұмыс тогы, яғни AC-3, 400 В (EF001392) | 820 |
| Номиналды жұмыс тогы, яғни AC-4, 400 В (EF008495) | 360 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41B / 41B |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / Q600 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front with cover |
| ● for short-circuit protection of the main circuit | |
| Rated control supply voltage Us at AC 50HZ (EF003978) | ['110.0', '132.0'] |
| Rated control supply voltage Us at AC 60HZ (EF003979) | ['110.0', '132.0'] |
| connectable conductor cross-section for main contacts | |
| катушканың жабылу қуаты бар индуктивті қуат коэффициенті | |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP00; IP20 with cover |
| — n=30 номиналды мән үшін 400 В дейін | 450 A |
| — n=20 номиналды мән үшін 500 В дейін | 675 A |
| — n=30 номиналды мән үшін 500 В дейін | 450 A |
| — n=20 номиналды мән үшін 690 В дейін | 675 A |
| — n=30 номиналды мән үшін 690 В дейін | 450 A |
| ● n=20 номиналды мән үшін 400 В дейін | 445 kVA |
| ● n=30 номиналды мән үшін 400 В дейін | 297 kVA |
| ● n=20 номиналды мән үшін 690 В дейін | 771 kVA |
| ● n=30 номиналды мән үшін 690 В дейін | 514 kVA |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Screw connection |
| — n=20 номиналды мән үшін 1000 В дейін | 580 A |
| — n=30 номиналды мән үшін 1000 В дейін | 450 A |
| ● ағымдағы шың мәні n=20 номиналды мәні үшін 1000 В дейін | 1 003 kVA |
| ● n=30 номиналды мән үшін 1000 В дейін | 778 kVA |
| катушканың ұстап тұру күші бар индуктивті қуат коэффициенті | |
| — қоршаған орта температурасы 40 °C болғанда 690 В дейін, номиналды мәні | 910 A |
| — қоршаған орта температурасы 55 °C болғанда 690 В дейін, номиналды мәні | 850 A |
| қосалқы контактілер үшін қосылатын өткізгіштің көлденең қимасы | |
| — қоршаған орта температурасы 55 °C болғанда 1000 В дейін, номиналды мәні | 800 A |
| ● ластану дәрежесі 3 номиналды мәні бар негізгі тізбектің | 1 000 V |
| ● IEC 60947-5-1 стандартына сәйкес оң бағытта жұмыс істеу | No |
| Number of main contacts as normally open contact (EF001374) | 3 |
| AC-1 негізгі тізбегіндегі жалғанатын өткізгіштің көлденең қимасы | |
| Негізгі байланыс ретінде қалыпты түрде жабық байланыстар саны (EF001375) | 0 |
| AC-4 жүйесінде шамамен 200000 жұмыс циклі үшін жұмыс тогы | |
| IEC 60068-2-30 стандартының ең жоғары деңгейіне сәйкес 55 °C температурадағы салыстырмалы ылғалдылық | 95 % |
| ● ластану дәрежесі 3 номиналды мәні бар қосалқы тізбектің | 690 V |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 4 |
| ● for short-circuit protection of the auxiliary switch required | fuse gG: 10 A |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 4 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.03.2017 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| айнымалы токтағы магнит катушкасының жұмыс диапазоны коэффициентін басқару қоректендіру кернеуінің номиналды мәні | |
| maximum permissible voltage for safe isolation in networks with grounded star point | |
| өткізгіштегі жұмыс тогының номиналды мәні үшін 400 В кезінде AC-3 кезіндегі қуат шығыны [W] | 70 W |
| Жалпы өнімді бекітуФункционалдық қауіпсіздік/Машина қауіпсіздігіТүрін тексеру сертификатыСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ShippingUK сәйкестік туралы декларацияТүрін тексеру сертификаттары/сынақ есебіӘртүрліАрнайы сынақ сертификатыТеңіз / ShippingбасқаӘртүрліРастау | General Product Approval |
Өнім сипаттамасы
SIRIUS Contactor TAMANO 14, 3 poles AC-3 450KW, 400V/380V (690V)SIRIUS ContactorS AUXIL. 44 (4NA+4NC) ACCIONAM. BY ALTERNATING CURRENT AC 110 UP TO 132V 50/60HZ
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
