3TC7414-5KF

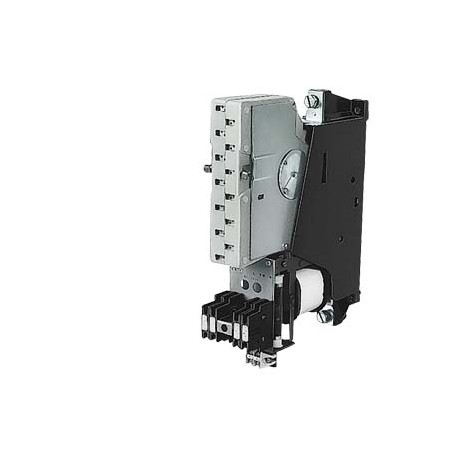

3TC7414-5KF SIEMENS Traction contactor 1-pole 400 A 4 NO+4 NC 110 V DC with integrated varistor
$0.00USD
4230 қолжетімді
Негізгі сипаттамалар
:Value
EAN:4011209110946
UPC:Not available
Тереңдік:276 mm
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Value | |
| EAN | 4011209110946 |
| UPC | Not available |
| Тереңдік | 276 mm |
| Ені | 78 mm |
| Биіктігі | 360 mm |
| Топ коды | R711 |
| Доғалау уақыты | 40 ... 70 ms |
| Бағалар тобы | 41B |
| — жоғары қарай | 25 mm |
| ● DC-1-де | |
| Металл факторы | LDP----- |
| — шабуылшылар | 20 mm |
| ● 50 Гц жиілікте | 0.8 ... 1.2 |
| Әртүрлі | Type Test Certificates/Test Report |
| Орнату түрі | screw fixing |
| Өнім тобы | Not available |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| — Backwards | 0 mm |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 08/13/2020 |
| Таза салмағы (кг) | 10,590 Kg |
| Жұмыс қуаты | |
| полюстер саны | 1 |
| кернеу түрі | DC |
| — жағында | 10 mm |
| ● rated value | 110 V |
| Required spacing | |
| Шыққан елі | Germany |
| Жұмыс тогы | |
| Product extension | |
| Size of contactor | 12 |
| Test Certificates | other |
| бекіту орны | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| ● сақтау кезінде | -50 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| Қоршаған орта температурасы | |
| DC-дегі жабылу кідірісі | 60 ... 100 ms |
| DC-де ашылу кідірісі | 20 ... 35 ms |
| Жұмыс жиілігі | |
| Қаптама өлшемі | 376,00 x 384,00 x 130,00 |
| Өнім сипаттамасы | Traction contactor 1-pole 400 A 4 NO+4 NC 110 V DC with integrated varistor |
| Өнімнің белгіленуі | Contactor |
| ● DC-1 максимумында | 750 1/h |
| ● DC-3 нүктесінде DC-5 нүктесінде | |
| ● DC-3 максимумында | 500 1/h |
| ● DC-5 максимумында | 500 1/h |
| ● Auxiliary switch | No |
| ● жұмыс кезінде | -25 ... +55 °C |
| Number of CO contacts | |
| ● жерге қосылған бөлшектер үшін | |
| Design of the fuse link | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| — at 24 V rated value | 500 A |
| ● Protection class IP | IP00 |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 48 В номиналды мәні кезінде | 10 A |
| ● 60 В номиналды мәні кезінде | 10 A |
| Жалпы өнімді мақұлдау | Functional Safety/Safety of Machinery |
| Өнім түрінің белгіленуі | 3TC |
| — at 110 V rated value | 500 A |
| — 220 В номиналды мәні бойынша | 500 A |
| — 440 В номиналды мәні бойынша | 500 A |
| — 600 В номиналды мәні бойынша | 500 A |
| — 750 В номиналды мәні кезінде | 400 A |
| ● 110 В номиналды мәні кезінде | 3.2 A |
| ● 125 В номиналды мәні кезінде | 2.5 A |
| ● 220 В номиналды мәні кезінде | 0.9 A |
| ● 230 В номиналды мәні кезінде | 5.6 A |
| ● 400 В номиналды мәні кезінде | 3.6 A |
| ● 500 В номиналды мәні кезінде | 2.5 A |
| ● 600 В номиналды мәні кезінде | 0.22 A |
| ● контактордың типтік түрі | 30 000 000 |
| ● Қатар орнату | Yes |
| ● лезде байланыс | 4 |
| Экспорттық бақылау ережелері | ECCN : N / AL : N |
| Модульдік нұсқа (EF001126) | true |
| AC-15 кезіндегі жұмыс тогы | |
| DC-12-дегі жұмыс тогы | |
| DC-13 кезіндегі жұмыс тогы | |
| ● көмекші контактілер үшін | 0 |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 15 Day/Days |
| Шикізат үшін қосымша төлем | None |
| Тұрақты токтағы қоректендіру кернеуін басқару | |
| Қаптама өлшем бірлігі | MM |
| — single or multi-stranded | 2x (1 ... 2,5 mm²) |
| Design of the surge suppressor | with varistor |
| Insulation voltage rated value | 1 500 V |
| Өнім өлшемдері (ені x ұзындығы x биіктігі) | Not available |
| ● қатарлас орнатумен | |
| ● электр қосылымының түрі | screw-type terminals |
| Closing power of magnet coil at DC | 46 W |
| Holding power of magnet coil at DC | 46 W |
| AC-12 максимумындағы жұмыс тогы | 10 A |
| Surge voltage resistance rated value | 8 kV |
| ● protection class IP on the front | IP00 |
| Өнім нөмірі (нарықтық бет нөмірі) | 3TC7414-5KF |
| Reference code acc. to DIN EN 81346-2 | Q |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| ● байланысқа арналған функционалдық модуль | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| — with type of assignment 2 required | gG: 500 A (690 V, 100 kA) |
| Number of NC contacts for main contacts | 0 |
| Number of NO contacts for main contacts | 1 |
| ● Терминалдың қорғаныс класы IP | IP00 |
| Number of poles for main current circuit | 1 |
| — with type of coordination 1 required | gG: 630 A (690 V, 100 kA) |
| көмекші контактілердің байланыс сенімділігі | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| Mechanical service life (switching cycles) | |
| ● with 2 current paths in series at DC-1 | |
| Number of NC contacts for auxiliary contacts | 4 |
| Number of NO contacts for auxiliary contacts | 4 |
| Type of connectable conductor cross-sections | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 2x (0.75 ... 2.5 mm²) |
| Type of voltage of the control supply voltage | DC |
| Rated control supply voltage Us at DC (EF003980) | ['110', '110'] |
| ● with 2 current paths in series at DC-3 at DC-5 | |
| ● for short-circuit protection of the main circuit | |
| Rated control supply voltage Us at AC 50HZ (EF003978) | - |
| Rated control supply voltage Us at AC 60HZ (EF003979) | - |
| Коммутациялық элементтерге арналған сәйкестендіру нөмірі және әріпі | 44 |
| 440 В (EF007026) кезіндегі DC-3 / DC-5 кернеуіндегі номиналды жұмыс қуаты | 140.0 |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Screw connection |
| ● Type of electrical connection for main current circuit | screw-type terminals |
| Number of main contacts as normally open contact (EF001374) | 1 |
| Негізгі байланыс ретінде қалыпты түрде жабық байланыстар саны (EF001375) | 0 |
| Номиналды жұмыс тогы, яғни DC-3 / DC-5 кезінде 440 В (EF007035) кезінде | 400 |
| ● of the contactor with added auxiliary switch block typical | 30 000 000 |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 4 |
| ● for short-circuit protection of the auxiliary switch required | gG: 16 A (500 V, 1 kA) |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 4 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.03.2017 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● Type of electrical connection for auxiliary and control current circuit | screw-type terminals |
| Operating range factor control supply voltage rated value of magnet coil at AC | |
| EN 60947-1 стандартына сәйкес катушка мен негізгі контактілер арасындағы қауіпсіз оқшаулау үшін рұқсат етілген максималды кернеу | 630 V |
| Жалпы өнімді бекітуФункционалдық қауіпсіздік/Машина қауіпсіздігіСәйкестік туралы декларацияСынақ сертификаттарыТиптік сараптама сертификатыӘртүрліАрнайы сынақ сертификатыСынақ сертификаттарыбасқаӘртүрліТиптік сынақ сертификаттары/сынақ есебіРастау | General Product Approval |
