3SU1400-3AA10-5BA0

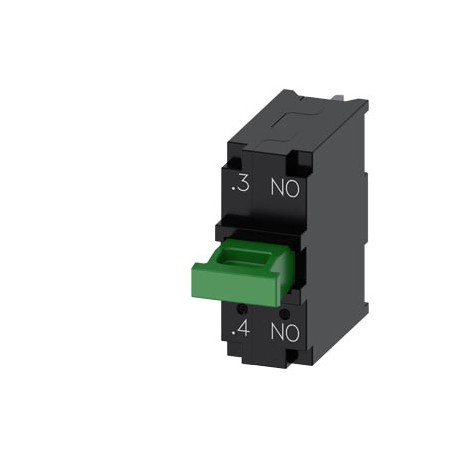

3SU1400-3AA10-5BA0 SIEMENS Contact module with 1 contact element, 1 NO, soldered connection, for use on prin..
$0.00USD
3933 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209965119
UPC:804766782008
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209965119 |
| UPC | 804766782008 |
| ETIM | 5 |
| тереңдік | 16.2 mm |
| ені | 7.6 mm |
| eClass | 6 |
| биіктік | 18.5 mm |
| ● кондиционерде | |
| Топ коды | R711 |
| Растау | |
| Металл факторы | LBO----- |
| Date5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Өнім тобы | Modules |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| розетка дизайны | other |
| Тауар коды | 85365080 |
| соңғы өзгертілген: | 3/9/2022 |
| Таза салмағы (кг) | 0,004 Kg |
| thermal current | 10 A |
| кернеу түрі | |
| Үлгі (EF000010) | - |
| бекіту әдісі | Printed circuit board |
| shock resistance | |
| Шыққан елі | Germany |
| Теңіз / Жеткізу | other |
| Test Certificates | Marine / Shipping |
| operating voltage | |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS ACT |
| ● сақтау кезінде | -40 ... +80 °C |
| Қаптама өлшемі | 35,00 x 35,00 x 10,00 |
| Өнім сипаттамасы | Contact module with 1 contact element, 1 NO, soldered connection, for use on printed circuit boards |
| қоршаған орта температурасы | |
| байланыс сенімділігі | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| ластану дәрежесі | 3 |
| өнімнің белгіленуі | Contact module |
| IP қорғаныс класы | |
| ● leading contact | 0 |
| ● металл қоршау | No |
| ● терминалдың | IP00 |
| vibration resistance | |
| ● жұмыс кезінде | -25 ... +70 °C |
| ● қоршаудың | IP40 |
| ● at DC rated value | 5 ... 250 V |
| ● lagging switching | 0 |
| ● пластикалық қорап | No |
| Шам ұстағыш (EF000048) | - |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 48 В номиналды мәні кезінде | 10 A |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| өнім түрінің белгіленуі | 3SU1 |
| дәнекерлеу әдісінің түрі | Selective soldering process, manual soldering, laser soldering; No liquid solder must not come into contact with the plastic parts and enclosure parts |
| — at 50 Hz rated value | 5 ... 240 V |
| — at 60 Hz rated value | 5 ... 240 V |
| ● 110 В номиналды мәні кезінде | 10 A |
| ● 230 В номиналды мәні кезінде | 10 A |
| ● кіріс кернеуінің | AC/DC |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Орнату әдісі (EF000003) | - |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 75 Day/Days |
| Шикізат үшін қосымша төлем | None |
| жұмыс жиілігінің максималды мәні | 3 600 1/h |
| интеграцияға жарамдылығы | |
| Қаптама өлшем бірлігі | MM |
| AC-12-дегі жұмыс тогы | |
| AC-15 кезіндегі жұмыс тогы | |
| DC-12 жүйесіндегі жұмыс тогы | |
| DC-13 жүйесіндегі жұмыс тогы | |
| ● жұмыс кернеуінің | AC/DC |
| Заттарға тыйым салу (күн) | 10/01/2014 |
| электр қосылымының түрі | Socket connection (THT) |
| insulation voltage rated value | 250 V |
| ● IEC 60068-2-6 стандартына сәйкес | 10 ... 500 Hz: 5g |
| ● модульдер мен керек-жарақтардың | Printed circuit board |
| ● according to IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| дәнекерлеу әдісінің параметрі | Maximum solder temperature with liquid solder 285 °C for max. 2 seconds per pin |
| өнім функциясы оң ашылу | No |
| Type Test Certificates/Test Report | Special Test Certificate |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 4 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3SU1400-3AA10-5BA0 |
| Электр қосылымының түрі (EF003961) | - |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| IEC 81346-2 стандартына сәйкес анықтамалық код | S |
| Ақаулық сигналының қосқыштарының саны (EF007613) | - |
| көмекші контактілердің түйіспесін жобалау | Silver alloy |
| көмекші контактілер үшін NC контактілерінің саны | 0 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 1 |
| C сипаттамалық MCB үздіксіз тогы | 10 A |
| IPC A-610 бойынша дәнекерлеу нүктесінің сапасы | Class 2 |
| электрлік төзімділік (коммутация циклдары) типтік | 10 000 000 |
| mechanical service life (switching cycles) typical | 10 000 000 |
| ● EN 61373 стандартына сәйкес теміржол қолданбалары үшін | Category 1, Class B |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 0 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41J / 41J |
| Номиналды жұмыс тогы, яғни AC-15, 230 В (EF001385) | 4 |
| Әдетте ашық контактілер саны (EF008256) | 1 |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | 0 |
| IEC 60721 стандартына сәйкес пайдалану кезіндегі қоршаған орта санаты | 3M6, 3S2, 3B2, 3C3 (without salt spray), 3K6 (with relative humidity of 10 ... 95%, no condensation in operation permitted) |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2014 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Жалпы өнімді бекітуСәйкестік туралы декларацияРастауKCUK сәйкестік туралы декларациясыСынақ сертификаттарыТеңіз / Жеткізу түріСынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыТеңіз / Жеткізу басқасыРастау | General Product Approval |
