3SE5322-0SD21

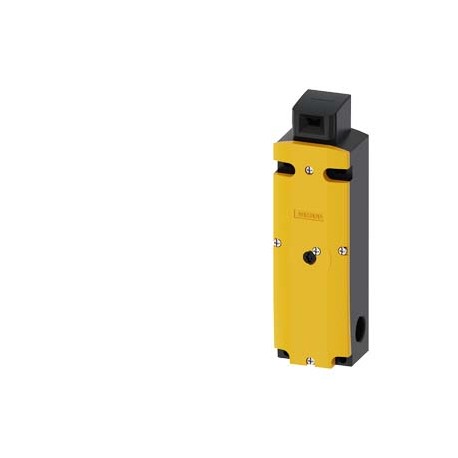

3SE5322-0SD21 SIEMENS Safety position switch with tumbler Locking force 1300 N 5 directions of approaches Sp..
$0.00USD
3709 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209682917
UPC:754554950549
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209682917 |
| UPC | 754554950549 |
| ETIM | 5 |
| IDEA | 4 |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| ● solid | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| Топ коды | R711 |
| Date5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | None |
| Өнім тобы | 3SE5, plastic enclosures with locking force greater than 1 200 N |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| бекіту күші | 1 300 N |
| Тауар коды | 85365019 |
| соңғы өзгертілген: | 1/26/2022 |
| Таза салмағы (кг) | 0,526 Kg |
| қайталау дәлдігі | 0.05 mm |
| thermal current | 10 A |
| кабель кірісінің түрі | 3x (M20 x 1.5) |
| бекіту әдісі | screw fixing |
| shock resistance | 30g / 11 ms |
| Шыққан елі | Germany |
| тізбек принципі | slow-action contacts |
| бекіту орны | any |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -40 ... +80 °C |
| Қаптама өлшемі | 61,50 x 213,00 x 84,00 |
| Өнім сипаттамасы | Safety position switch with tumbler Locking force 1300 N 5 directions of approaches Spring-locked Auxiliary release on front Magnet voltage 24 V DC Monitoring actuator 2 NC/1 NO Monitoring magnet 2 NC/1 NO Supplied without actuator. please order separately |
| қоршаған орта температурасы | |
| ластану дәрежесі | class 3 |
| өнімнің белгіленуі | Mechanical safety switches |
| IP қорғаныс класы | IP66/IP67 |
| сенсордың ені | 54 mm |
| сенсордың ұзындығы | 185 mm |
| vibration resistance | 0.35 mm / 5g |
| ● жұмыс кезінде | -25 ... +60 °C |
| тұрғын үйдің дизайны | special design |
| өнімнің дизайны | with separate actuator and with tumbler |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| Ені сенсоры (EF007094) | 54.0 |
| интерфейс дизайны | without |
| ● 24 В номиналды мәні кезінде | 6 A |
| ● at AWG cables solid | 1x (20 ... 16), 2x (20 ... 18) |
| құлыптау механизмінің дизайны | spring-actuated lock (closed-circuit principle) with auxiliary release |
| өнім түрінің белгіленуі | 3SE5 |
| ● 120 В номиналды мәні кезінде | 6 A |
| ● 125 В номиналды мәні кезінде | 0.55 A |
| ● 240 В номиналды мәні кезінде | 3 A |
| ● 250 В номиналды мәні кезінде | 0.27 A |
| қоршаудың материалы | plastic |
| Қаптама корпусы (EF001601) | Uncoated |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● at AWG cables stranded | 1x (20 ... 16), 2x (20 ... 18) |
| Сенсордың биіктігі (EF007283) | 43.5 |
| Сенсордың ұзындығы (EF007334) | 185.0 |
| Материалдық корпус (EF001596) | Plastic |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 10 Day/Days |
| Шикізат үшін қосымша төлем | None |
| Қаптама өлшем бірлігі | MM |
| Түрі бойынша емтихан сертификаты | UK Declaration of Conformity |
| Интерфейс түрі (EF006977) | None |
| AC-15 кезіндегі жұмыс тогы | |
| DC-13 жүйесіндегі жұмыс тогы | |
| Заттарға тыйым салу (күн) | 10/01/2011 |
| магнит катушкасының қоректендіру кернеуі | 24 V |
| электр қосылымының түрі | screw-type terminals |
| ● EN ISO 14119 стандартына сәйкес | 1 000 N |
| Қорғаныс құлыптау күші (EF007552) | 1300 |
| Қашу босатылуымен (EF007172) | false |
| insulation voltage rated value | 250 V |
| ● IEC 60068-2-6 стандартына сәйкес | 0.35 mm/5g |
| іске қосу элементінің дизайны | 5 directions of approach |
| ● according to IEC 60068-2-27 | 30g / 11 ms |
| Қорғаныс құлыптау түрі (EF012608) | Quiescent current principle |
| коммутация функциясының дизайны | positive opening |
| Көмекші босатумен (EF011964) | - |
| Күй көрсеткішімен (EF001602) | false |
| іске асыру бағыттарының саны | 5 |
| өнім функциясы оң ашылу | Yes |
| қауіпсіздік қосқышын пайдалануға жарамдылығы | Yes |
| Құрылыс типіндегі корпус (EF004008) | Special construction |
| Қорғаныс дәрежесі (IP) (EF005474) | IP66/IP67 |
| Коммутациялық контакт түрі (EF003591) | Slow-action switch |
| магнит катушкасының тұтынылған белсенді қуаты | 3.5 W |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 4 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3SE5322-0SD21 |
| Функционалдық қауіпсіздік/Машиналардың қауіпсіздігі | Declaration of Conformity |
| Қорғаныс дәрежесі (NEMA) (EF011959) | - |
| Электр қосылымының түрі (EF003961) | Cable entry metrical |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| шаңнан қорғайтын жарылыстан қорғау санаты | none |
| IEC 81346-2 стандартына сәйкес анықтамалық код | B |
| Қауіпсіздік функцияларына жарамды (EF001597) | true |
| стандартқа сәйкес тұрғын үйді жобалау | No |
| қауіпсіздікке қатысты ауыстырып қосқыш контактілерінің саны | 4 |
| Газға арналған жарылыс қауіпсіздігі санаты (EF003997) | None |
| коммутатор басының корпусының материалы | plastic |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● finely stranded with core end processing | 1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| Шаңға арналған жарылыс қауіпсіздігі санаты (EF003998) | None |
| DIAZED сақтандырғыш буынының gG үздіксіз тогы | 6 A; for a short-circuit current smaller than 400 A |
| Қауіпсіздік көмекші контактілерінің саны (EF006940) | 4 |
| C сипаттамалық MCB үздіксіз тогы | 1 A; for a short-circuit current smaller than 400 A |
| Жұмыс кезіндегі қоршаған орта температурасы (EF007515) | ['-25', '60'] |
| жылдам DIAZED сақтандырғыш байланысының үздіксіз тогы | 10 A; for a short-circuit current smaller than 400 A |
| mechanical service life (switching cycles) typical | 1 000 000 |
| іске қосу бағытындағы ең аз әсер етуші күш | 30 N |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | 2 |
| Номиналды жұмыс тогы, яғни AC-15, 24 В (EF007084) | 6 |
| Номиналды жұмыс тогы, яғни DC-13, 24 В (EF007087) | 3 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41K / 41K |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 1 000 000 |
| Номиналды жұмыс тогы, яғни AC-15, 125 В (EF007082) | - |
| Номиналды жұмыс тогы, яғни AC-15, 230 В (EF001385) | - |
| Номиналды жұмыс тогы, яғни DC-13 кезінде, 125 В (EF007085) | 0.55 |
| Номиналды жұмыс тогы, яғни DC-13 кезінде, 230 В (EF001386) | - |
| Қауіпсіздік байланысына арналған интерфейс түрі (EF003956) | None |
| Әдетте ашық контактілер саны (EF008256) | - |
| қосымша жетектердің өндірушінің өнім нөмірі | 3SE5000-0AV01 standard actuator, 3SE5000-0AV02 actuator with vertical fixing, 3SE5000-0AV03 actuator with transverse fixing, 3SE5000-0AV04 radius actuator, approach from left, 3SE5000-0AV05 universal actuator, 3SE5000-0AV06 radius actuator, approach from right, 3SE5000-0AV07 Heavy Duty actuator, 3SE5000-0AW42 actuator with vertical fixing, stainless steel socket, 3SE5000-0AW43 actuator with transverse fixing, stainless steel socket, 3SE5000-0AW51 stainless steel actuator, 3SE5000-0AW52 stainless steel actuator with vertical fixing, 3SE5000-0AW53 stainless steel actuator with transverse fixing |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | - |
| қауіпсіздікке қатысты байланыс интерфейсін жобалау | without |
| Номиналды басқару кернеуі АҚШ магниттік жетегі тұрақты токта (EF007070) | ['24', '24'] |
| Номиналды басқару кернеуі АҚШ магнит жетегі 50 Гц айнымалы жиілікте (EF007068) | ['-', '-'] |
| Номиналды басқару кернеуі АҚШ магниттік жетегі 60 Гц айнымалы жиілікте (EF007069) | ['-', '-'] |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2011 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар қауіпті істен шығулардың үлесі | 20 % |
| 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 контакторларымен бір сағат ішінде электрлік жұмыс циклдері | 6 000 |
| 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 контакторларымен электрлік төзімділік (коммутация циклдары) типтік | 1 000 000 |
| Жалпы өнімді бекітуФункционалдық қауіпсіздік/техникалық жабдықтың қауіпсіздігіСәйкестік туралы декларацияСынақ сертификаттарыБасқа қауіпті тауар түрін тексеру сертификатыҰлыбританияның сәйкестік туралы декларациясыТүрін тексеру сертификаттары/сынақ есебіРастауТасымалдау туралы ақпарат | General Product Approval |
Өнім сипаттамасы
SIRIUS Int. position, with retention 1300N,5 sent. attack, plastic box,3X(M20X1,5), spring interlocking, unwintering. Aux. in front, electromagnet voltage 24V DC, monitoring actuator 2NC/1NA, vig. 2NC
