3RV2321-1FC10

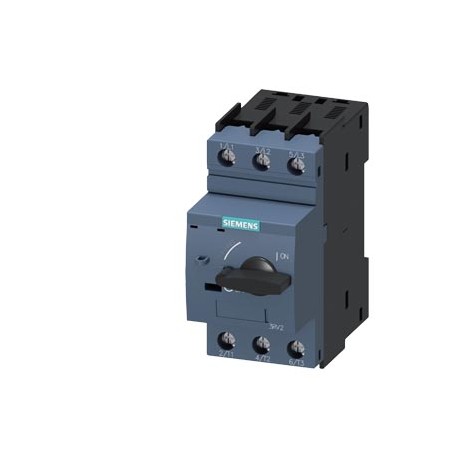

3RV2321-1FC10 SIEMENS Circuit breaker size S0 for starter combination Rated current 5 A N release 65 A screw..
$0.00USD
4883 қолжетімді
Негізгі сипаттамалар
:Confirmation
EAN:4011209903128
UPC:040892941852
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Confirmation | |
| EAN | 4011209903128 |
| UPC | 040892941852 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 97 mm |
| ені | 45 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 97 mm |
| B10 value | |
| Топ коды | R711 |
| — жоғары қарай | 30 mm |
| ● at AC-3 | |
| Растау | Vibration and Shock |
| Металл факторы | LBP----- |
| — шабуылшылар | 0 mm |
| Date5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Өнім тобы | SIRIUS 3RV2 motor starter protectors |
| Өнім класы | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Сандық бірлік | 1 Piece |
| — backwards | 0 mm |
| — төмен қарай | 30 mm |
| Тауар коды | 85362010 |
| соңғы өзгертілген: | 1/27/2022 |
| Таза салмағы (кг) | 0,353 Kg |
| operating power | |
| — жағында | 9 mm |
| ● rated value | 690 V |
| Тереңдік (EF000049) | 97.0 |
| Ені (EF000008) | 45.0 |
| бекіту әдісі | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| өнім функциясы | |
| қажетті аралық | |
| Шыққан елі | Germany |
| Биіктігі (EF000040) | 97.0 |
| Теңіз / Жеткізу | other |
| бекіту орны | any |
| operating voltage | |
| tightening torque | |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| failure rate [FIT] | |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -50 ... +80 °C |
| Қаптама өлшемі | 49,00 x 102,00 x 102,00 |
| Өнім сипаттамасы | Circuit breaker size S0 for starter combination Rated current 5 A N release 65 A screw terminal Standard switching capacity |
| қоршаған орта температурасы | |
| operating frequency | |
| жұмыс тогы | |
| өнімнің белгіленуі | Circuit breaker |
| ● at AC-3 maximum | 15 1/h |
| ● жұмыс кезінде | -20 ... +60 °C |
| ● during transport | -50 ... +80 °C |
| өнімнің дизайны | For starter combinations |
| — қатты немесе тізбекті | 2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²) |
| ● for main contacts | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| Жалпы өнімді мақұлдау | Declaration of Conformity |
| өнім түрінің белгіленуі | 3RV2 |
| — at 230 V rated value | 1.1 kW |
| — at 400 V rated value | 1.5 kW |
| — at 500 V rated value | 2.2 kW |
| — at 690 V rated value | 4 kW |
| ● 240 В номиналды мәні кезінде | 100 kA |
| ● 400 В номиналды мәні кезінде | 100 kA |
| ● at 480 V rated value | 5 A |
| ● 500 В номиналды мәні кезінде | 100 kA |
| ● 600 В номиналды мәні кезінде | 5 A |
| ● 690 В номиналды мәні кезінде | 4 kA |
| ● for 3-phase AC motor | |
| Сәйкестік туралы декларация | Test Certificates |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Полюстер саны (EF001391) | 3 |
| ● жерге тұйықталуды анықтау | No |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 70 Day/Days |
| Шикізат үшін қосымша төлем | None |
| design of screwdriver shaft | Diameter 5 to 6 mm |
| size of the circuit-breaker | S0 |
| size of the screwdriver tip | Pozidriv size 2 |
| ● 400 В кернеудегі ток өткізгіш бөлшектер үшін | |
| ● 500 В кернеудегі ток өткізгіш бөлшектер үшін | |
| ● 690 В кернеудегі ток өткізгіш бөлшектер үшін | |
| ● фазалық ақауларды анықтау | No |
| Қаптама өлшем бірлігі | MM |
| — at 110/120 V rated value | 0.17 hp |
| — at 200/208 V rated value | 1 hp |
| — at 220/230 V rated value | 1 hp |
| — at 460/480 V rated value | 3 hp |
| — at 575/600 V rated value | 3 hp |
| ● for main current circuit | screw-type terminals |
| Заттарға тыйым салу (күн) | 10/01/2009 |
| электр қосылымының түрі | |
| ● for single-phase AC motor | |
| Құрылғының құрылымы (EF008240) | Built-in device fixed built-in technique |
| ● 240 В номиналды мәндегі айнымалы ток кезінде | 100 kA |
| ● at AC at 400 V rated value | 100 kA |
| ● 500 В номиналды мәндегі айнымалы ток кезінде | 100 kA |
| ● 690 В номиналды мәні бар айнымалы ток кезінде | 6 kA |
| Өшіру техникасы (EF007007) | Magnetic |
| operating frequency rated value | 50 ... 60 Hz |
| жұмыс токының номиналды мәні | 5 A |
| ● at AC-3 rated value maximum | 690 V |
| ● 400 В кернеудегі жерге қосылған бөлшектер үшін | |
| ● 500 В кернеудегі жерге қосылған бөлшектер үшін | |
| ● 690 В кернеудегі жерге қосылған бөлшектер үшін | |
| design of the short-circuit trip | magnetic |
| қауіпті сәтсіздіктердің үлесі | |
| ● at AC in hot operating state | 7.25 W |
| ● at AC-3 at 400 V rated value | 5 A |
| ● of the main contacts typical | 100 000 |
| ● of auxiliary contacts typical | 100 000 |
| Фазалық ақаулыққа сезімтал (EF007400) | false |
| Номиналды жұмыс кернеуі (EF001435) | ['690', '690'] |
| Басқару элементінің түрі (EF006976) | Turn button |
| Термиялық қорғаныспен (EF006233) | - |
| өнім кеңейтімінің қосалқы қосқышы | Yes |
| relative humidity during operation | 10 ... 95 % |
| yielded mechanical performance [hp] | |
| ● at AWG cables for main contacts | 2x (16 ... 12), 2x (14 ... 8) |
| Қорғаныс дәрежесі (IP) (EF005474) | IP20 |
| display version for switching status | Handle |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RV2321-1FC10 |
| Номиналды тұрақты ток Iu (EF001389) | 5.0 |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| ● between main and auxiliary circuit | 400 V |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| number of poles for main current circuit | 3 |
| product function short circuit protection | Yes |
| ● at AC in hot operating state per pole | 2.4 W |
| mechanical service life (switching cycles) | |
| Шамадан тыс жүктемені босату тогының параметрі (EF002336) | ['-', '-'] |
| Кіріктірілген қосалқы қосқышпен (EF001387) | false |
| design of the thread of the connection screw | |
| full-load current (FLA) for 3-phase AC motor | |
| number of CO contacts for auxiliary contacts | 0 |
| көмекші контактілер үшін NC контактілерінің саны | 0 |
| көмекші контактілер үшін ЖОҚ контактілер саны | 0 |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | 25g / 11 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| power loss [W] for rated value of the current | |
| ● SN 31920 стандартына сәйкес төмен сұраныс деңгейімен | 50 % |
| AC-3 кезіндегі номиналды жұмыс қуаты, 230 В (EF007025) | 1.1 |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 1.5 |
| электрлік төзімділік (коммутация циклдары) типтік | 100 000 |
| ● for main contacts with screw-type terminals | 2 ... 2.5 N·m |
| ● SN 31920 стандартына сәйкес жоғары сұраныс деңгейімен | 5 000 |
| Кернеуден босатудың кіріктірілген жүйесімен (EF001390) | false |
| size of contactor can be combined company-specific | S00, S0 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41E / 41E |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| үзіліс сыйымдылығының максималды қысқа тұйықталу тогы (Icu) | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Screw connection |
| Реттеу диапазонының кідіртілген қысқа тұйықталу босатуы (EF007131) | ['65', '65'] |
| arrangement of electrical connectors for main current circuit | Top and bottom |
| айнымалы токтағы жұмыс қысқа тұйықталу тогы (ICS) үзілу сыйымдылығы | |
| айнымалы ток номиналды мәні кезінде ластану дәрежесі 3 оқшаулағыш кернеуі | 690 V |
| response value current of instantaneous short-circuit trip unit | 65 A |
| 400 В айнымалы токтағы номиналды қысқа тұйықталу ажырату сыйымдылығы lcu (EF007049) | 100.0 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2009 |
| product component removable terminal for auxiliary and control circuit | No |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| maximum permissible voltage for safe isolation in networks with grounded star point | |
| Жалпы өнімді бекітуСәйкестік туралы декларацияРастауҰлыбританияның сәйкестік туралы декларациясыСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ЖеткізуАрнайы сынақ сертификатыТүрлі сынақ сертификаттары/сынақ есебіТеңіз / ЖеткізубасқаРастауТеміржолРастауДіріл және соққы | General Product Approval |
