3RT2026-1BG40

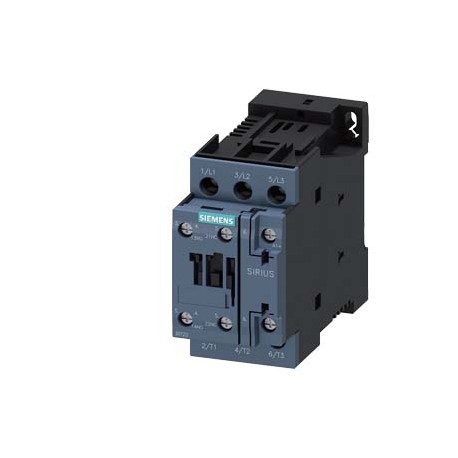

3RT2026-1BG40 SIEMENS power contactor, AC-3 25 A, 11 kW / 400 V 1 NO + 1 NC, 125 V DC, 3-pole, Size S0 screw..
$0.00USD
4178 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209898240
ЭМС:Functional Safety/Safety of Machinery
UPC:040892634624
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209898240 |
| ЭМС | Functional Safety/Safety of Machinery |
| UPC | 040892634624 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 107 mm |
| басқа | Dangerous Good |
| ені | 45 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 85 mm |
| — solid | 2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²) |
| ● Вашингтонда | 10g / 5 ms, 7,5g / 10 ms |
| ● solid | 1 ... 10 mm² |
| Топ коды | R711 |
| доғалау уақыты | 10 ... 10 ms |
| — жоғары қарай | 10 mm |
| ● AC-1 нүктесінде | |
| ● at AC-3 | |
| Растау | Environmental Confirmations |
| Металл факторы | LDP----- |
| — шабуылшылар | 10 mm |
| ● at AC-3e | |
| ● AC-6a нүктесінде | |
| ● stranded | 1 ... 10 mm² |
| Date5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Өнім тобы | SIRIUS 3RT contactors, 3-pole, up to 250 kW |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| жабылу кідірісі | |
| ашылу кідірісі | |
| — төмен қарай | 10 mm |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 2/15/2022 |
| Таза салмағы (кг) | 0,595 Kg |
| operating power | |
| — жағында | 0 mm |
| ● rated value | 125 V |
| бекіту әдісі | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| өнім функциясы | |
| қажетті аралық | |
| Шыққан елі | Germany |
| бекіту орны | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| operating voltage | |
| өнім кеңейтімі | |
| контактордың өлшемі | S0 |
| ● бастапқы мән | 0.8 |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| insulation voltage | |
| өнім брендінің атауы | SIRIUS |
| ● сақтау кезінде | -55 ... +80 °C |
| ● ток өткізгіш бөлшектер үшін | |
| ● of magnet coil | Screw-type terminals |
| Қаптама өлшемі | 54,00 x 92,00 x 115,50 |
| Өнім сипаттамасы | power contactor, AC-3 25 A, 11 kW / 400 V 1 NO + 1 NC, 125 V DC, 3-pole, Size S0 screw terminal |
| қоршаған орта температурасы | |
| operating frequency | |
| жұмыс тогы | |
| өнімнің белгіленуі | Power contactor |
| suitability for use | |
| ● at AC-1 maximum | 1 000 1/h |
| ● at AC-2 maximum | 750 1/h |
| ● at AC-3 maximum | 750 1/h |
| ● at AC-4 maximum | 250 1/h |
| ● at AC-3e maximum | 750 1/h |
| ● қосалқы қосқыш | Yes |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● толық масштабты мән | 1.1 |
| — қатты немесе тізбекті | 2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²) |
| ● for main contacts | |
| ● solid or stranded | 0.5 ... 2.5 mm² |
| ● жерге қосылған бөлшектер үшін | |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| сақтандырғыш қосылысының дизайны | |
| — at 24 V rated value | 35 A |
| ● 24 В номиналды мәні кезінде | 10 A |
| ● 48 В номиналды мәні кезінде | 6 A |
| ● 60 В номиналды мәні кезінде | 6 A |
| өнім түрінің белгіленуі | 3RT2 |
| асқын кернеуге төзімділік | |
| — at 110 V rated value | 4.5 A |
| — 220 В номиналды мәні бойынша | 1 A |
| — at 230 V rated value | 5.5 kW |
| — at 400 V rated value | 25 A |
| — 440 В номиналды мәні бойынша | 0.4 A |
| — at 500 V rated value | 18 A |
| — 600 В номиналды мәні бойынша | 0.25 A |
| — at 690 V rated value | 13 A |
| ● 110 В номиналды мәні кезінде | 3 A |
| ● 125 В номиналды мәні кезінде | 2 A |
| ● 220 В номиналды мәні кезінде | 1 A |
| ● 230 В номиналды мәні кезінде | 10 A |
| ● 400 В номиналды мәні кезінде | 9 A |
| ● at 480 V rated value | 21 A |
| ● 500 В номиналды мәні кезінде | 2 A |
| ● 600 В номиналды мәні кезінде | 0.15 A |
| ● 690 В номиналды мәні кезінде | 9 A |
| ● for 3-phase AC motor | |
| ● контактордың типтік түрі | 10 000 000 |
| салыстырмалы ылғалдылықтың ең төменгі деңгейі | 10 % |
| ● side-by-side mounting | Yes |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| Модульдік нұсқа (EF001126) | true |
| ● көмекші контактілер үшін | |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 80 Day/Days |
| Шикізат үшін қосымша төлем | None |
| жүктемесіз ауысу жиілігі | |
| Қаптама өлшем бірлігі | MM |
| control supply voltage at DC | |
| AC-15 кезіндегі жұмыс тогы | |
| DC-12 жүйесіндегі жұмыс тогы | |
| DC-13 жүйесіндегі жұмыс тогы | |
| — at 110/120 V rated value | 2 hp |
| — at 200/208 V rated value | 5 hp |
| — at 220/230 V rated value | 7.5 hp |
| — at 460/480 V rated value | 15 hp |
| — at 575/600 V rated value | 20 hp |
| ● for main current circuit | screw-type terminals |
| Заттарға тыйым салу (күн) | 10/01/2009 |
| электр қосылымының түрі | |
| ● at 1 current path at DC-1 | |
| ● for single-phase AC motor | |
| ● қатарлас орнатумен | |
| ● at AC-3 rated value maximum | 690 V |
| ● негізгі тізбектің номиналды мәні | 6 kV |
| қауіпті сәтсіздіктердің үлесі | |
| синус импульсімен соққыға төзімділік | |
| ● at AC in hot operating state | 4.8 W |
| ● at AC-2 at 400 V rated value | 11 kW |
| ● at AC-3e rated value maximum | 690 V |
| ● at AC-4 at 400 V rated value | 15.5 A |
| ● қауіпсіздікке қатысты ӨШІРУ | Yes |
| AC-6a кезіндегі жұмыс істейтін көрінетін қуат | |
| closing power of magnet coil at DC | 5.9 W |
| holding power of magnet coil at DC | 5.9 W |
| yielded mechanical performance [hp] | |
| ● at AWG cables for main contacts | 2x (16 ... 12), 2x (14 ... 8) |
| AC-12 максимумындағы жұмыс тогы | 10 A |
| ● AC-5a кезінде 690 В дейінгі номиналды мәнге дейін | 35.2 A |
| ● AC-5b кезінде 400 В дейінгі номиналды мәнге дейін | 20.7 A |
| ● қосалқы тізбектің номиналды мәні | 6 kV |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RT2026-1BG40 |
| Номиналды жұмыс қуаты NEMA (EF011960) | 11.03248125 |
| Іске қосуға арналған кернеу түрі (EF008242) | DC |
| ● at 1 current path at DC-3 at DC-5 | |
| ● for auxiliary and control circuit | screw-type terminals |
| ● байланысқа арналған функционалдық модуль | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| — with type of assignment 2 required | gG: 35A (690V, 100kA), aM: 20A (690V, 100kA), BS88: 35A (415V, 80kA) |
| ● without load current share typical | 5.9 W |
| number of NO contacts for main contacts | 3 |
| IEC 81346-2 стандартына сәйкес анықтамалық код | Q |
| тікбұрышты импульс кезіндегі соққыға төзімділік | |
| ● at contactor for auxiliary contacts | Screw-type terminals |
| number of poles for main current circuit | 3 |
| — with type of coordination 1 required | gG: 100 A (690 V, 100 kA), aM: 50 A (690 V, 100 kA), BS88: 100 A (415 V, 80 kA) |
| ● at AWG cables for auxiliary contacts | 2x (20 ... 16), 2x (18 ... 14) |
| көмекші контактілердің байланыс сенімділігі | 1 faulty switching per 100 million (17 V, 1 mA) |
| ● at AC in hot operating state per pole | 1.6 W |
| mechanical service life (switching cycles) | |
| ● with 2 current paths in series at DC-1 | |
| ● with 3 current paths in series at DC-1 | |
| full-load current (FLA) for 3-phase AC motor | |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| — өзек ұшын өңдеумен жіңішке жіпшелі | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● finely stranded with core end processing | 1 ... 10 mm² |
| power loss [W] for rated value of the current | |
| басқару көзінің кернеуінің түрі | DC |
| ● IEC 60947-4-1 стандартына сәйкес айнамен байланыс | Yes |
| ● SN 31920 стандартына сәйкес төмен сұраныс деңгейімен | 40 % |
| AC-3 кезіндегі номиналды жұмыс қуаты, 400 В (EF001364) | 11.0 |
| AC-4 кезіндегі номиналды жұмыс қуаты, 400 В (EF008496) | - |
| ● SN 31920 стандартына сәйкес жоғары сұраныс деңгейімен | 73 % |
| Rated control supply voltage Us at DC (EF003980) | ['-', '125'] |
| коммутатордың жұмыс механизмінің басқару нұсқасы | Standard A1 - A2 |
| ● with 2 current paths in series at DC-3 at DC-5 | |
| ● with 3 current paths in series at DC-3 at DC-5 | |
| Номиналды жұмыс тогы, яғни AC-1 кезінде, 400 В (EF001393) | 40 |
| Номиналды жұмыс тогы, яғни AC-3, 400 В (EF001392) | 25 |
| Номиналды жұмыс тогы, яғни AC-4, 400 В (EF008495) | 15.5 |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41B / 41B |
| UL сәйкес көмекші контактілердің байланыс рейтингі | A600 / P600 |
| IEC 60529 стандартына сәйкес алдыңғы жағында сенсорлық қорғаныс | finger-safe, for vertical contact from the front |
| ● for short-circuit protection of the main circuit | |
| ● нөлдік токтың максималды кезінде 1 с ауысумен шектелген | 375 A; Use minimum cross-section acc. to AC-1 rated value |
| ● нөлдік токтың максималды кезінде 5 секундқа дейін ауыстырып қосумен шектелген | 299 A; Use minimum cross-section acc. to AC-1 rated value |
| SN 31920 стандартына сәйкес жоғары сұраныс деңгейі бар B10 мәні | 450 000 |
| Rated control supply voltage Us at AC 50HZ (EF003978) | - |
| Rated control supply voltage Us at AC 60HZ (EF003979) | - |
| connectable conductor cross-section for main contacts | |
| ● нөлдік токтың максималды кезінде 10 с ауысумен шектелген | 200 A; Use minimum cross-section acc. to AC-1 rated value |
| ● нөлдік токтың максималды кезінде 30 с ауыстырып қосумен шектелген | 128 A; Use minimum cross-section acc. to AC-1 rated value |
| ● нөлдік токтың максималды кезінде 60 с ауыстырып қосумен шектелген | 106 A; Use minimum cross-section acc. to AC-1 rated value |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| — n=20 номиналды мән үшін 230 В дейін | 20.2 A |
| — n=30 номиналды мән үшін 230 В дейін | 13.5 A |
| — n=20 номиналды мән үшін 400 В дейін | 20.2 A |
| — n=30 номиналды мән үшін 400 В дейін | 13.5 A |
| — n=20 номиналды мән үшін 500 В дейін | 20.2 A |
| — n=30 номиналды мән үшін 500 В дейін | 13.5 A |
| — n=20 номиналды мән үшін 690 В дейін | 12.9 A |
| — n=30 номиналды мән үшін 690 В дейін | 13 A |
| ● n=20 номиналды мән үшін 230 В дейін | 8 kVA |
| ● n=30 номиналды мән үшін 230 В дейін | 5.3 kVA |
| ● n=20 номиналды мән үшін 400 В дейін | 13.9 kVA |
| ● n=30 номиналды мән үшін 400 В дейін | 9.3 kVA |
| ● n=20 номиналды мән үшін 500 В дейін | 17.4 kVA |
| ● n=30 номиналды мән үшін 500 В дейін | 11.6 kVA |
| ● n=20 номиналды мән үшін 690 В дейін | 15.4 kVA |
| ● n=30 номиналды мән үшін 690 В дейін | 15.5 kVA |
| Негізгі тізбектің электр қосылымының түрі (EF006819) | Screw connection |
| — қоршаған орта температурасы 40 °C болғанда 690 В дейін, номиналды мәні | 40 A |
| — қоршаған орта температурасы 60 °C болғанда 690 В дейін, номиналды мәні | 35 A |
| қосалқы контактілер үшін қосылатын өткізгіштің көлденең қимасы | |
| ● ластану дәрежесі 3 номиналды мәні бар негізгі тізбектің | 690 V |
| Number of main contacts as normally open contact (EF001374) | 3 |
| AC-4 жүйесінде шамамен 200000 жұмыс циклі үшін жұмыс қуаты | |
| Негізгі байланыс ретінде қалыпты түрде жабық байланыстар саны (EF001375) | - |
| SN 31920 стандартына сәйкес сұраныс деңгейі төмен болған кездегі істен шығу деңгейі [FIT] | 100 FIT |
| ● AC-1 кезінде 400 В кезінде қоршаған орта температурасы 40 °C кезінде номиналды мән | 40 A |
| ● of the contactor with added auxiliary switch block typical | 10 000 000 |
| AC-4 жүйесінде шамамен 200000 жұмыс циклі үшін жұмыс тогы | |
| IEC 60068-2-30 стандартының ең жоғары деңгейіне сәйкес 55 °C температурадағы салыстырмалы ылғалдылық | 95 % |
| ● ластану дәрежесі 3 номиналды мәні бар қосалқы тізбектің | 690 V |
| Қалыпты ашық контактідегі қосалқы контактілер саны (EF001376) | 1 |
| AC-1 номиналды мәні бойынша негізгі тізбектегі минималды көлденең қима | 10 mm² |
| 40 °C дейін суық жұмыс күйінде қысқа мерзімді токқа төзімді | |
| ● for short-circuit protection of the auxiliary switch required | gG: 10 A (500 V, 1 kA) |
| Қалыпты жабық контакт ретіндегі көмекші контактілер саны (EF001377) | 1 |
| көмекші контактілердің лездік байланысы үшін NC контактілерінің саны | 1 |
| көмекші контактілердің лездік байланыстары үшін ЖОҚ контактілер саны | 1 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.10.2009 |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Магнит катушкасының тұрақты токтағы номиналды мәні жұмыс диапазоны коэффициентін басқару | |
| ● электронды түрде оңтайландырылған қосалқы қосқыш блогы қосылған контактордың әдеттегі | 5 000 000 |
| EN 60947-1 стандартына сәйкес катушка мен негізгі контактілер арасындағы қауіпсіз оқшаулау үшін рұқсат етілген максималды кернеу | 400 V |
| Жалпы өнімді бекіту Растау KCEMCФункционалдық қауіпсіздік/Машина қауіпсіздігіСәйкестік туралы декларацияСынақ сертификаттарыТүрді сараптау сертификатыҰлыбританияның сәйкестік туралы декларациясыТүрді сынақ сертификаттары/сынақ есебіАрнайы сынақ сертификатыТеңіз / ТасымалдаубасқаҚауіпті тауарларРастауЭкологиялық растауларТасымалдау туралы ақпарат | General Product Approval |
Өнім сипаттамасы
CONTACTOR, AC-3, 11KW/400V, 1NA+1NC, DC 125V, 3 POLES, TAM. S0 SCREW TERMINALS. Manufactured to order. Non-Cancelable Non-Returnable.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
