3RT1926-2EC31

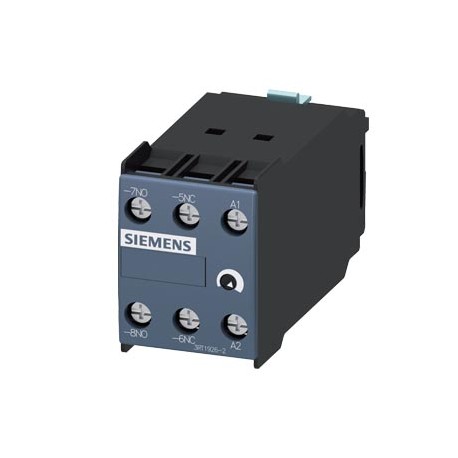

3RT1926-2EC31 SIEMENS solid-state time-delayed front-side auxiliary switch Time range 5...100 s, 100 ... 127..
$0.00USD
4480 қолжетімді
Негізгі сипаттамалар
:
EAN:4011209308367
UPC:754554413570
ETIM:5
Жеткізуші туралы ақпарат
SIEMENS
Өнімдер: 367174
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | 4011209308367 |
| UPC | 754554413570 |
| ETIM | 5 |
| IDEA | 4 |
| тереңдік | 73 mm |
| ені | 33 mm |
| БҰҰ СПСК | 14 |
| eClass | 6 |
| биіктік | 46 mm |
| ● solid | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Топ коды | R711 |
| — жоғары қарай | 0 m |
| ● at 24 V | 3 A |
| ● ең жоғары | 3 A |
| Date5/7/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Металл факторы | LA------ |
| — шабуылшылар | 0 m |
| ● ON-delay | Yes |
| ● at 125 V | 0.2 A |
| ● at 250 V | 3 A |
| ● 50 Гц жиілікте | 100 ... 127 V |
| ● 60 Гц жиілікте | 100 ... 127 V |
| ● stranded | 18 ... 14 |
| Өнім тобы | Delayed |
| Өнім класы | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Сандық бірлік | 1 Piece |
| recovery time | 150 ms |
| — backwards | 0 m |
| — төмен қарай | 0 m |
| ● OFF delay | No |
| Тауар коды | 85364900 |
| соңғы өзгертілген: | 12/19/2020 |
| Таза салмағы (кг) | 0,068 Kg |
| adjustable time | 5 ... 100 s |
| — жағында | 0 m |
| бекіту әдісі | clip-on |
| өнім функциясы | |
| қажетті аралық | |
| ● non-volatile | No |
| Шыққан елі | Czech Republic |
| Теңіз / Жеткізу | other |
| бекіту орны | any |
| ● бастапқы мән | 0.85 |
| ● pulse delayed | No |
| ● pulse-shaping | No |
| LKZ_FDB/ Каталог идентификаторы | CC-IC10 |
| Қаптама саны | 1 |
| өнім брендінің атауы | SIRIUS |
| switching function | |
| type of insulation | Basic insulation |
| ● сақтау кезінде | -40 ... +85 °C |
| ● ток өткізгіш бөлшектер үшін | |
| Қаптама өлшемі | 50,00 x 105,00 x 45,00 |
| Өнім сипаттамасы | solid-state time-delayed front-side auxiliary switch Time range 5...100 s, 100 ... 127 V AC, 1 NO contact, 1 NC contact ON delay, for 3RT1 |
| қоршаған орта температурасы | |
| ластану дәрежесі | 3 |
| өнімнің белгіленуі | auxiliary switch |
| ● жұмыс кезінде | -25 ... +60 °C |
| ● during transport | -40 ... +85 °C |
| ● толық масштабты мән | 1.1 |
| өнімнің дизайны | slow-operating |
| number of CO contacts | |
| number of NC contacts | |
| number of NO contacts | |
| ● additive ON-delay | No |
| ● delayed switching | 1 |
| conducted interference | |
| ● ON-delay/OFF-delay | No |
| ● жерге қосылған бөлшектер үшін | |
| ● star-delta circuit | No |
| Өнімнің өмірлік циклі (ӨЦЦ) | PM300:Active Product |
| Орнату уақыты (EF005922) | ['5.0', '100.0'] |
| ● at AWG cables solid | 2x (20 ... 14) |
| Жалпы өнімді мақұлдау | EMC |
| өнім түрінің белгіленуі | 3RT19 |
| relative repeat accuracy | 1 % |
| ● passing make contact | No |
| Сәйкестік туралы декларация | Test Certificates |
| ● лезде байланыс | 0 |
| ● passing break contact | No |
| Экспорттық бақылау ережелері | AL : N / ECCN : N |
| ● at AWG cables stranded | 2x (20 ... 14) |
| Стандартты жұмыс уақытындағы жұмыстан тыс жұмыстар | 10 Day/Days |
| Шикізат үшін қосымша төлем | None |
| ● OFF delay/instantaneous | No |
| Қаптама өлшем бірлігі | MM |
| Заттарға тыйым салу (күн) | 07/01/2006 |
| Ауыстыру функциясы (EF000189) | Operating delayed |
| Жұмыс принципі (EF004139) | Electronic |
| EN 954-1 стандартына сәйкес санат | none |
| control supply voltage 1 at AC | |
| ● қатарлас орнатумен | |
| ● pulse delayed/instantaneous | No |
| ● pulse-shaping/instantaneous | No |
| control supply voltage frequency 1 | 50 ... 60 Hz |
| relative humidity during operation | 15 ... 95 % |
| ● ON-delay/instantaneous contact | No |
| connectable conductor cross-section | |
| product function star-delta circuit | No |
| ● additive ON-delay/instantaneous | No |
| кернеудің асқын кернеуіне төзімділіктің номиналды мәні | 4 000 V |
| ● ON-delay/OFF-delay/instantaneous | No |
| Өнім нөмірі (нарықтық бет нөмірі) | 3RT1926-2EC31 |
| EMC immunity according to IEC 61812-1 | EN 61000-6-2 |
| ● variably clocked with pulse start | No |
| WEEE (2012/19/EU) қайтарып алу міндеттемесі | Yes |
| switching function with control signal | |
| ● star-delta circuit with delay time | No |
| product component semi-conductor output | No |
| IEC 81346-2 стандартына сәйкес анықтамалық код | K |
| ● passing break contact/instantaneous | No |
| ● variably clocked with interval start | No |
| product extension optional remote control | No |
| product extension required remote control | No |
| ● constant clock cycle with pulse start | No |
| design of the control terminal non-floating | No |
| ● due to burst according to IEC 61000-4-4 | 2 kV network connection / 1 kV control connection |
| ● flashing symmetrically with pulse start | No |
| IEC 60068-2-27 стандартына сәйкес соққыға төзімділік | 11g / 15 ms |
| қосылатын өткізгіштің көлденең қимасының түрі | |
| ● constant clock cycle with interval start | No |
| ● finely stranded with core end processing | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● flashing asymmetrically with pulse start | No |
| басқару көзінің кернеуінің түрі | AC |
| ● flashing symmetrically with interval start | No |
| ● passing make contact/instantaneous contact | No |
| IEC 60068-2-6 стандартына сәйкес дірілге төзімділік | 10 ... 55 Hz: 0.35 mm |
| ● flashing asymmetrically with interval start | No |
| ● retriggerable with deactivated control signal | No |
| electrostatic discharge according to IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| mechanical service life (switching cycles) typical | 10 000 000 |
| operational current of auxiliary contacts at AC-15 | |
| operational current of auxiliary contacts at DC-13 | |
| size of contactor can be combined company-specific | S0 ... S12 |
| field-based interference according to IEC 61000-4-3 | 10 V/m |
| Ауыстыру байланысы ретіндегі байланыстар саны (EF008257) | - |
| Аймаққа тән баға тобы / Бас кеңсе баға тобы | 41H / 41H |
| ● retrotriggerable with switched-on control signal | No |
| Әдетте ашық контактілер саны (EF008256) | - |
| relative setting accuracy relating to full-scale value | 15 % |
| AWG number as coded connectable conductor cross section | |
| теңіз деңгейінен максималды биіктіктегі орнату биіктігі | 2 000 m |
| IEC 60529 стандартына сәйкес алдыңғы жағындағы IP қорғаныс класы | IP20 |
| Қалыпты жабық контактідегі контактілер саны (EF008255) | - |
| switching function of interval relay with control signal | |
| ● at the relay outputs switchover delayed/without delay | No |
| ● flashing symmetrically with pulse start/instantaneous | No |
| ● due to conductor-earth surge according to IEC 61000-4-5 | 2 kV |
| ● flashing symmetrically with interval start/instantaneous | No |
| қосалқы және басқару тізбегіне арналған электр қосылымының түрі | screw-type terminals |
| ● due to conductor-conductor surge according to IEC 61000-4-5 | 1 kV |
| operational current of auxiliary contacts as NC contact at AC-15 | |
| operational current of auxiliary contacts as NO contact at AC-15 | |
| electrical endurance (switching cycles) at AC-15 at 230 V typical | 100 000 |
| RoHS директивасына сәйкес заттардың шектеулеріне сәйкестік | Since: 01.07.2006 |
| product component removable terminal for auxiliary and control circuit | No |
| REACH 33-бап. Ағымдағы кандидаттар тізіміне сәйкес ақпарат беру міндеті | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| operating range factor control supply voltage rated value at AC at 50 Hz | |
| operating range factor control supply voltage rated value at AC at 60 Hz | |
| ● retrotriggerable with deactivated control signal/instantaneous contact | No |
| ● retrotriggerable with switched-on control signal/instantaneous contact | No |
| қажетті қосалқы қосқышты қысқа тұйықталудан қорғауға арналған сақтандырғыш буынының дизайны | fuse gL/gG: 4 A |
| insulation voltage for overvoltage category III according to IEC 60664 with degree of pollution 3 rated value | 300 V |
| Жалпы өнімді бекітуEMCCРастауСәйкестік туралы декларацияСынақ сертификаттарыТеңіз / ЖеткізуҰлыбританияның сәйкестік туралы декларациясыАрнайы сынақ сертификатыТүрлі сынақ сертификаттары/сынақ есебіТеңіз / ЖеткізубасқаТеміржолРастауӘртүрліАрнайы сынақ сертификаты | General Product Approval |
Өнім сипаттамасы
SIRIUS Auxiliary contact with electronic delay of a range 5 s... 100 s, AC 100...127V, 1NA+1NC, excitation delay, for mounting on contactors size S0... S3. Manufactured to order. Non-Cancelable Non-Re
